Vue éclatée lave linge FAURE LFC739 91428084200
Découvrez la vue éclatée complète lave linge FAURE LFC739 91428084200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAURE LFC739 91428084200 et éviter les pannes imprévues. 42 pièces référencées.
Cette vue éclatée FAURE LFC739 91428084200 référence 42 pièces détachées, dont programmateur lave-linge ako 513 212, thermostat lave-linge reglable, moteur lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAURE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge BAC PRODUIT/CUVE (repère 110) · DURITE Lave-Linge CUVE FILTRE (repère 110, 34.41 €) · DURITE Lave-Linge EV/BOITE LESSIVE (repère 110, 23.86 €) · JOINT Lave-Linge HUBLOT (repère 115, 41.5 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1287H8EL (repère 253, 18.18 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

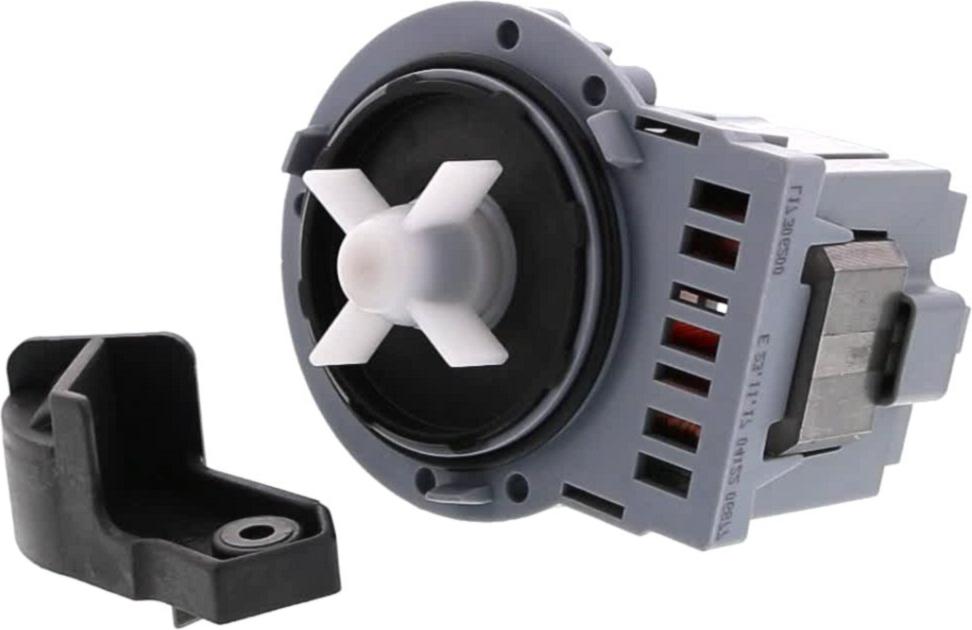

Sur cette vue : Pompe de vidange Lave-Linge 30W MOD 290600 ASKOLL (repère 6, 29.44 €) · DURITE Lave-Linge CUVE FILTRE (repère 110, 34.41 €) · FILTRE Lave-Linge COMPLET (repère 120) · JOINT Lave-Linge FILTRE VIDANGE (repère 130, 12.94 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge PIED 80N (repère 251, 27.36 €) · PALIER Lave-Linge COMPLET (repère 255, 57.91 €) · RESSORT Lave-Linge TAMBOUR (repère 260) · AXE Lave-Linge AMORTISSEUR (repère 563, 3.69 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : THERMOSTAT Lave-Linge REGLABLE (repère 3, 61.46 €) · RESISTANCE Lave-Linge 1950W (repère 10, 47.17 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Lave-Linge REGLABLE (repère 3, 61.46 €) · DURITE Lave-Linge CUVE FILTRE (repère 110, 34.41 €) · JOINT Lave-Linge HUBLOT (repère 115, 41.5 €) · FILTRE Lave-Linge COMPLET (repère 120) · JOINT Lave-Linge CUVE (repère 130, 32.38 €) · JOINT Lave-Linge FILTRE VIDANGE (repère 130, 12.94 €) · AMORTISSEUR Lave-Linge PIED 80N (repère 251, 27.36 €) · COURROIE Lave-Linge 1287H8EL (repère 253, 18.18 €)
