Vue éclatée lave linge FAURE FWQ5115 91321601100
Découvrez la vue éclatée complète lave linge FAURE FWQ5115 91321601100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAURE FWQ5115 91321601100 et éviter les pannes imprévues. 59 pièces référencées.
Cette vue éclatée FAURE FWQ5115 91321601100 référence 59 pièces détachées, dont palier lave-linge kit droit ou gauche, joint lave-linge torique, joint lave-linge vring palier, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAURE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge TORIQUE (repère 2, 13.47 €) · JOINT Lave-Linge VRING PALIER (repère 3, 14.05 €) · COLLIER Lave-Linge JOINT CHARGEMENT Supérieur sup net (repère 10, 34.07 €) · JOINT Lave-Linge CHARGEMENT (repère 11, 67.76 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

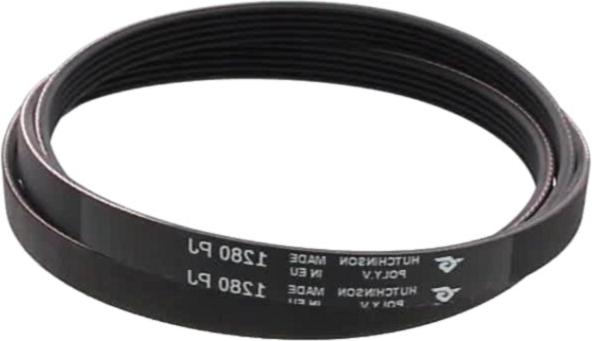

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE 411 323 410 (repère 25, 34.77 €) · COURROIE Lave-Linge 5PJE1280 (repère 38, 26.04 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge 74803 PLASET 30W (repère 16, 67.04 €) · FILTRE Lave-Linge Batteur (repère 23, 26.31 €) · FILTRE Lave-Linge ELECTROVANNE (repère 37, 17.46 €) · ATTACHE Lave-Linge TUYAU VIDANGE (repère 44, 8.77 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge KIT Droit ou Gauche (repère 1, 72.53 €) · JOINT Lave-Linge VRING PALIER (repère 3, 14.05 €) · DISQUE Lave-Linge PALIER (repère 4, 7.32 €) · RESSORT Lave-Linge CUVE AVANT (repère 20, 19.22 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SONDE Lave-Linge TEMPERATURE (repère 10, 38.29 €) · Résistance Lave-Linge 1980W 230V (repère 13, 65.67 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PALIER Lave-Linge KIT Droit ou Gauche (repère 1, 72.53 €) · JOINT Lave-Linge TORIQUE (repère 2, 13.47 €) · JOINT Lave-Linge VRING PALIER (repère 3, 14.05 €) · DISQUE Lave-Linge PALIER (repère 4, 7.32 €) · COLLIER Lave-Linge JOINT CHARGEMENT Supérieur sup net (repère 10, 34.07 €) · JOINT Lave-Linge CHARGEMENT (repère 11, 67.76 €) · COLLIER Lave-Linge JOINT CHARGEMENT Inférieur (repère 12, 33.53 €) · JOINT Lave-Linge COUVERCLE (repère 20, 48.34 €)
