Vue éclatée lave linge FAURE LTC650 91320175100
Découvrez la vue éclatée complète lave linge FAURE LTC650 91320175100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge FAURE LTC650 91320175100 et éviter les pannes imprévues. 49 pièces référencées.
Cette vue éclatée FAURE LTC650 91320175100 référence 49 pièces détachées, dont palier lave-linge kit g+d diamètre 20, bandeau lave-linge, joint lave-linge torique palier, avec leur position sur le schéma constructeur.
Réparer son lave-linge FAURE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge TORIQUE PALIER (repère 2, 14.67 €) · JOINT Lave-Linge DISTRIBUTEUR (repère 7, 5.62 €) · COLLIER Lave-Linge JOINT CUVE Supérieur (repère 10, 21.65 €) · JOINT Lave-Linge CHARGEMENT (repère 11, 70.22 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR 18uf 425v (repère 9, 34.85 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

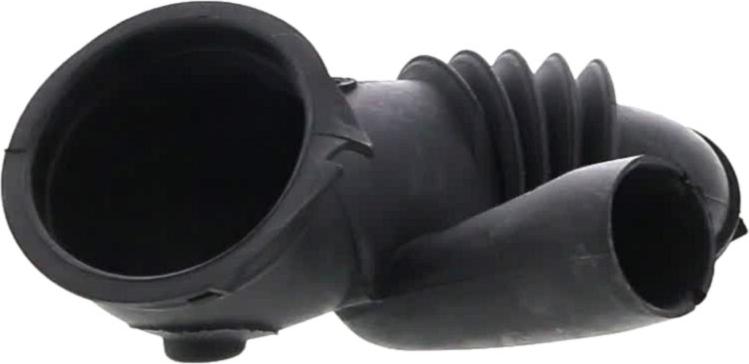

Sur cette vue : Pompe de vidange Lave-Linge (repère 16, 58.98 €) · DURITE Lave-Linge CUVE/POMPE (repère 20, 35.2 €) · PORTE Lave-Linge FILTRE Pompe de vidange (repère 21, 18.88 €) · FILTRE Lave-Linge VIDANGE (repère 23, 18.38 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge KIT G+D Diamètre 20 (repère 1, 58.85 €) · JOINT Lave-Linge TORIQUE PALIER (repère 2, 14.67 €) · RESSORT Lave-Linge CUVE AVANT (repère 20, 16.4 €) · RESSORT Lave-Linge CUVE ARRIERE (repère 20, 148401533.74 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Thermostat Lave-Linge REGLABLE (repère 3) · Résistance Lave-Linge 1950W 230V (repère 13, 41.7 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PALIER Lave-Linge KIT G+D Diamètre 20 (repère 1, 58.85 €) · JOINT Lave-Linge TORIQUE PALIER (repère 2, 14.67 €) · Thermostat Lave-Linge REGLABLE (repère 3) · JOINT Lave-Linge DISTRIBUTEUR (repère 7, 5.62 €) · CONDENSATEUR 18uf 425v (repère 9, 34.85 €) · COLLIER Lave-Linge JOINT CUVE Supérieur (repère 10, 21.65 €) · JOINT Lave-Linge CHARGEMENT (repère 11, 70.22 €) · COLLIER Lave-Linge Inférieur JOINT/CADRE (repère 12, 11.48 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
