Vue éclatée seche linge FAURE LSK319 91672004100
Découvrez la vue éclatée complète seche linge FAURE LSK319 91672004100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge FAURE LSK319 91672004100 et éviter les pannes imprévues. 35 pièces référencées.
Cette vue éclatée FAURE LSK319 91672004100 référence 35 pièces détachées, dont thermostat sèche-linge, piece definitivement epuisee en usine, interrupteur sèche-linge switch, avec leur position sur le schéma constructeur.
Réparer son sèche-linge FAURE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : Thermostat Sèche-Linge (repère 3, 22.39 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

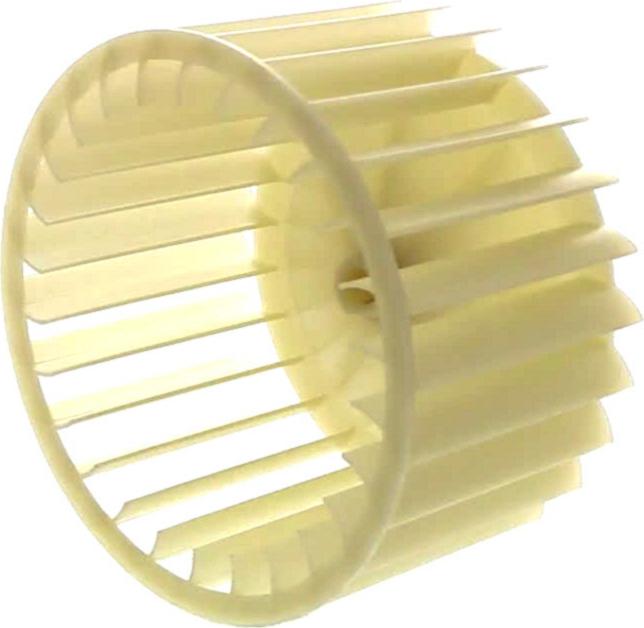

Sur cette vue : CONDENSATEUR 9UF 450V (repère 11, 12.99 €) · TURBINE Sèche-Linge MOTEUR (repère 159, 39.12 €) · COURROIE Sèche-Linge 1975H5=1975H7 (repère 253, 25.09 €) · COURROIE Sèche-Linge VENTILATEUR (repère 253).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : FEUTRE Sèche-Linge (repère 251, 29.82 €) · PALIER Sèche-Linge ARRIERE (repère 255, 27.75 €) · PATIN Sèche-Linge FROTTEMENT (repère 255) · RONDELLE Sèche-Linge GALET TENDEUR (repère 591, 6.73 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : FILTRE Sèche-Linge PELUCHES (repère 120, 23.83 €) · JOINT Sèche-Linge CONDENSEUR (repère 130, 26.83 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Sèche-Linge (repère 3, 22.39 €) · CONDENSATEUR 9UF 450V (repère 11, 12.99 €) · FILTRE Sèche-Linge PELUCHES (repère 120, 23.83 €) · JOINT Sèche-Linge CLAPET (repère 125, 10.62 €) · JOINT Sèche-Linge CONTRE PORTE (repère 130, 39.1 €) · JOINT Sèche-Linge CONDENSEUR (repère 130, 26.83 €) · FEUTRE Sèche-Linge (repère 251, 29.82 €) · COURROIE Sèche-Linge 1975H5=1975H7 (repère 253, 25.09 €)
