Vue éclatée seche linge FAURE LSI249W 91677050800
Découvrez la vue éclatée complète seche linge FAURE LSI249W 91677050800, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge FAURE LSI249W 91677050800 et éviter les pannes imprévues. 32 pièces référencées.
Cette vue éclatée FAURE LSI249W 91677050800 référence 32 pièces détachées, dont programmateur sèche-linge, thermostat sèche-linge 54°c, résistance sèche-linge 1400+1000w e, avec leur position sur le schéma constructeur.
Réparer son sèche-linge FAURE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : THERMOSTAT Sèche-Linge 54°C (repère 3) · Résistance Sèche-Linge 1400+1000W E (repère 10).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

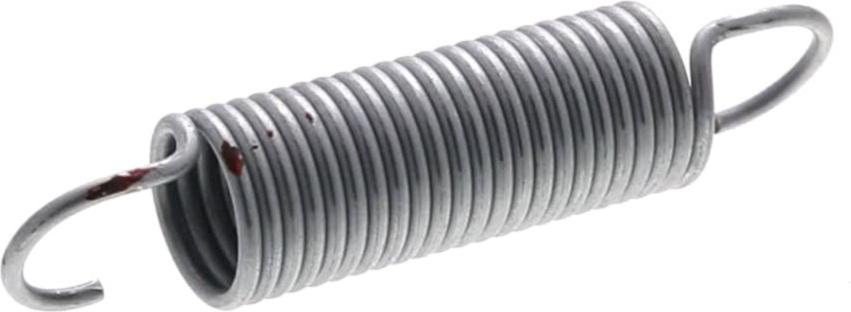

Sur cette vue : CONDENSATEUR ANTIPARASITE (repère 11, 34.52 €) · COURROIE Sèche-Linge 1975H5=1975H7 (repère 253, 28.46 €) · RESSORT TENSION COURROIE (repère 260, 15.2 €) · POULIE Sèche-Linge TENDEUR (repère 263, 22.51 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

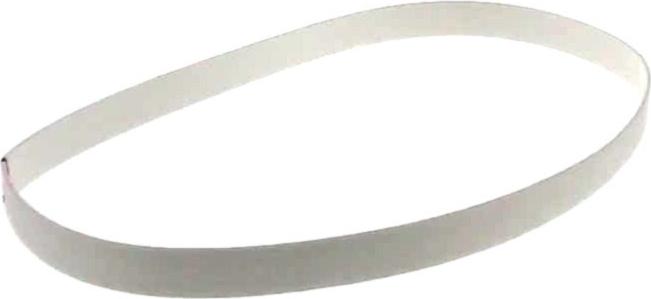

Sur cette vue : FEUTRE Sèche-Linge AVANT (repère 130, 40.38 €) · FEUTRE Sèche-Linge ARRIERE (repère 130) · PALIER Sèche-Linge ARRIERE (repère 255, 26.31 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : GAINE Sèche-Linge EVACUATION 3 metres diam 102 (repère 110, 17.88 €) · FILTRE Sèche-Linge Supérieur (repère 120, 26.39 €) · FILTRE Sèche-Linge SUPERIEUR (repère 120, 20.43 €) · FILTRE Sèche-Linge INFERIEUR (repère 120, 24.36 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Sèche-Linge 54°C (repère 3) · CONDENSATEUR ANTIPARASITE (repère 11, 34.52 €) · FILTRE Sèche-Linge Supérieur (repère 120, 26.39 €) · FILTRE Sèche-Linge SUPERIEUR (repère 120, 20.43 €) · FILTRE Sèche-Linge INFERIEUR (repère 120, 24.36 €) · FEUTRE Sèche-Linge AVANT (repère 130, 40.38 €) · FEUTRE Sèche-Linge ARRIERE (repère 130) · COURROIE Sèche-Linge 1975H5=1975H7 (repère 253, 28.46 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
