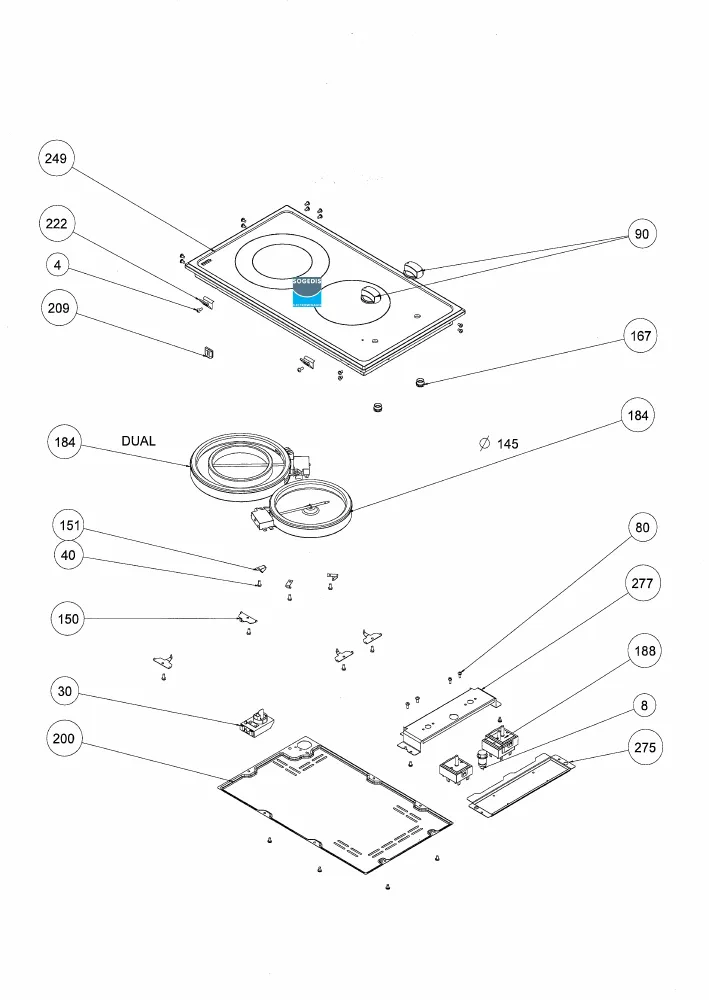

Vue éclatée plaque de cuisson MANHATTAN MD2V 840607

Découvrez la vue éclatée complète Plaque de cuisson MANHATTAN MD2V 840607, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre Plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre Plaque de cuisson MANHATTAN MD2V 840607 et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

KIT Plaque ENCASTREMENT (4 supports + 4 vis )
KIT Plaque ENCASTREMENT (4 supports + 4 vis )
Prix indicatif : 11.18 €
CABLAGE Plaque
CABLAGE Plaque
Prix indicatif : 42.05 €
NOTICE Plaque UTILISATION
NOTICE Plaque UTILISATION
Prix indicatif : 11.05 €
VIS Cuisinière SUPPORT RESISTANCE Supérieur
VIS Cuisinière SUPPORT RESISTANCE Supérieur
Position : 4
Prix indicatif : 2.58 €

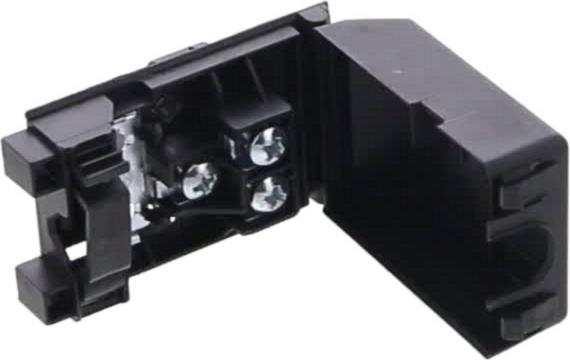

BORNIER Plaque Alimentation 17.5A 400V T125 NOVA
BORNIER Plaque Alimentation 17.5A 400V T125 NOVA
Position : 30
Prix indicatif : 19.49 €

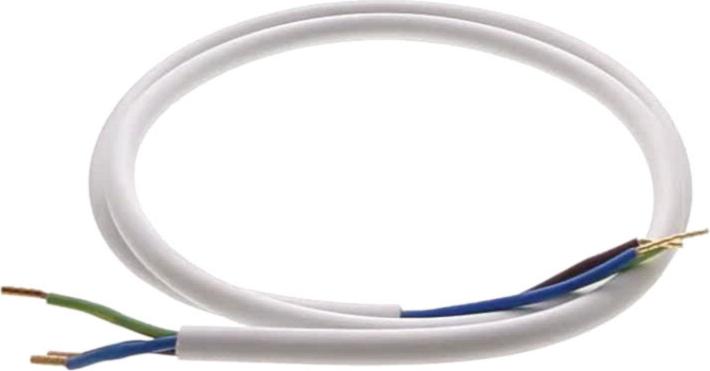

CABLE Plaque Alimentation 3*1.5mm 1,1m BLANC
CABLE Plaque Alimentation 3*1.5mm 1,1m BLANC
Position : 31
Prix indicatif : 12.16 €
RESSORT Plaque 10mm PLAQUE RADIANT-HL
RESSORT Plaque 10mm PLAQUE RADIANT-HL
Position : 150
Prix indicatif : 6.28 €
RESSORT Plaque 14mm PLAQUE RADIANT-HL
RESSORT Plaque 14mm PLAQUE RADIANT-HL
Position : 150
Prix indicatif : 7.32 €
RESSORT Plaque 22mm PLAQUE RADIANT-HL
RESSORT Plaque 22mm PLAQUE RADIANT-HL
Position : 150
Prix indicatif : 7.29 €
RESSORT Plaque V FIXE PLAQUE RAD-HL
RESSORT Plaque V FIXE PLAQUE RAD-HL
Position : 151
Prix indicatif : 7.15 €

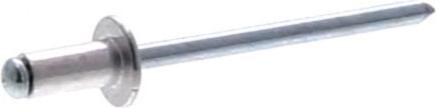

RIVET Cuisinière Charnière Couvercle 4*8
RIVET Cuisinière Charnière Couvercle 4*8
Position : 158
Prix indicatif : 2.31 €

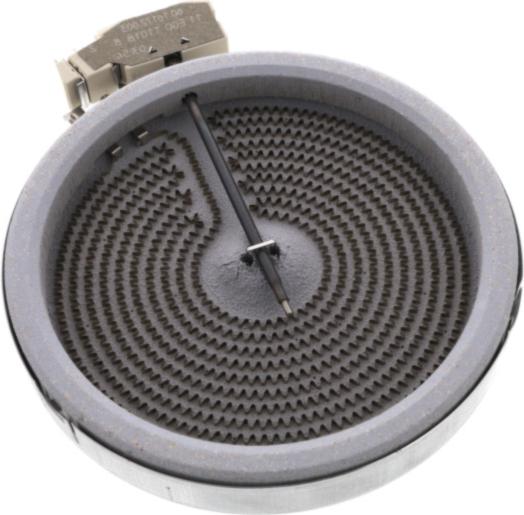

RESISTANCE Plaque Hilight 145mm 1200W SS COSSES CR JAVA
RESISTANCE Plaque Hilight 145mm 1200W SS COSSES CR JAVA
Position : 184
Prix indicatif : 28.94 €

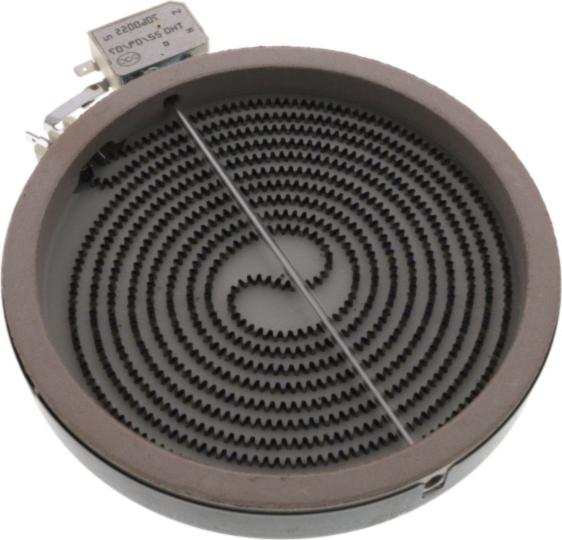

RESISTANCE Plaque Hilight 180mm 1800w SS COSSES CR
RESISTANCE Plaque Hilight 180mm 1800w SS COSSES CR
Position : 184
Prix indicatif : 26.76 €
TOLE Plaque Inférieur
TOLE Plaque Inférieur
Position : 200
Prix indicatif : 37.81 €

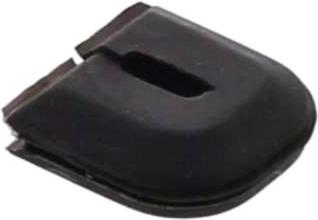

JOINT Plaque PASSE CABLE
JOINT Plaque PASSE CABLE
Position : 209
Prix indicatif : 14.54 €
PLATINE Plaque COMMANDE FR08 DLB 32031790
PLATINE Plaque COMMANDE FR08 DLB 32031790
Position : 216
Prix indicatif : 100.56 €
SUPPORT Plaque PLAQUE remplace par KIT
SUPPORT Plaque PLAQUE remplace par KIT
Position : 222
Prix indicatif : 12.31 €
TAQUE Plaque VITRO 2HL
TAQUE Plaque VITRO 2HL
Position : 249
Prix indicatif : 98.47 €
SUPPORT Plaque PLATINE COMMANDE
SUPPORT Plaque PLATINE COMMANDE
Position : 276
Prix indicatif : 9.33 €
PROTECTION Plaque
PROTECTION Plaque
Position : 325
Prix indicatif : 11.99 €
AXE Plaque SUPPORT PLATINE
AXE Plaque SUPPORT PLATINE
Position : 469
Prix indicatif : 5.38 €
