Vue éclatée four FAURE FM404N 94971187700
Découvrez la vue éclatée complète four FAURE FM404N 94971187700, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four FAURE FM404N 94971187700 et éviter les pannes imprévues. 25 pièces référencées.

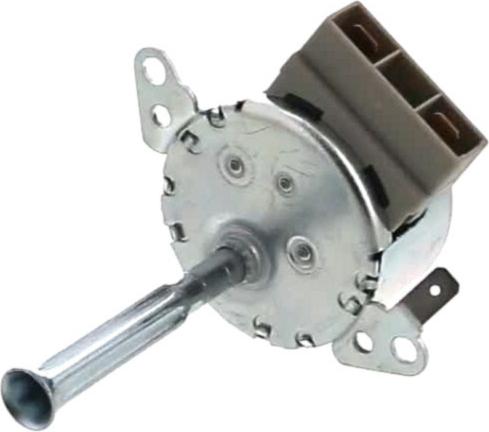

Cette vue éclatée FAURE FM404N 94971187700 référence 25 pièces détachées, dont programmateur four electronique 708232, moteur four tourne broche, resistance four grill 1650+800 1800+870, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière FAURE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

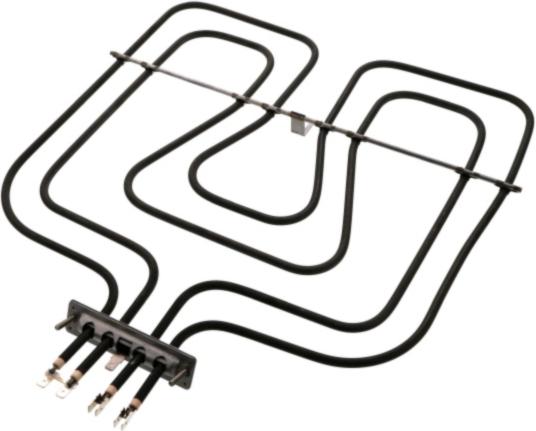

Sur cette vue : RESISTANCE Cuisinière SOLE 1000w 230v 5237R084 (repère 10, 42.06 €) · RESISTANCE Four GRILL 1650+800 1800+870 (repère 10, 103.39 €) · GRILLE Four FOUR 424*369 (repère 320, 48.24 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière SOLE 1000w 230v 5237R084 (repère 10, 42.06 €) · RESISTANCE Four GRILL 1650+800 1800+870 (repère 10, 103.39 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

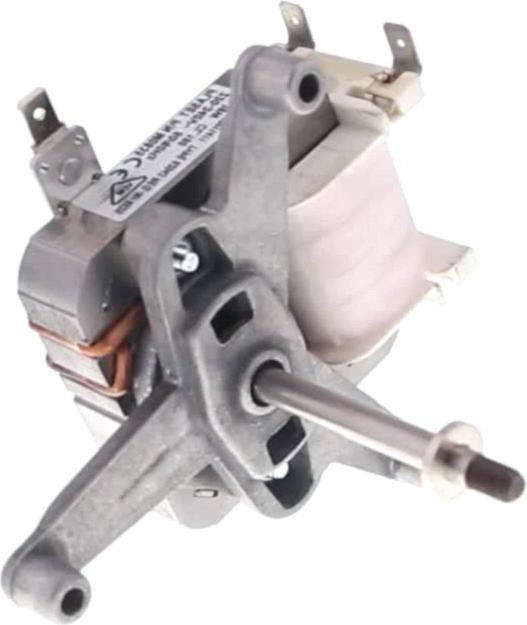

Sur cette vue : MOTEUR Four VENTILATEUR (repère 18, 58.98 €) · TURBINE Four VENTILATEUR (repère 159, 22.85 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

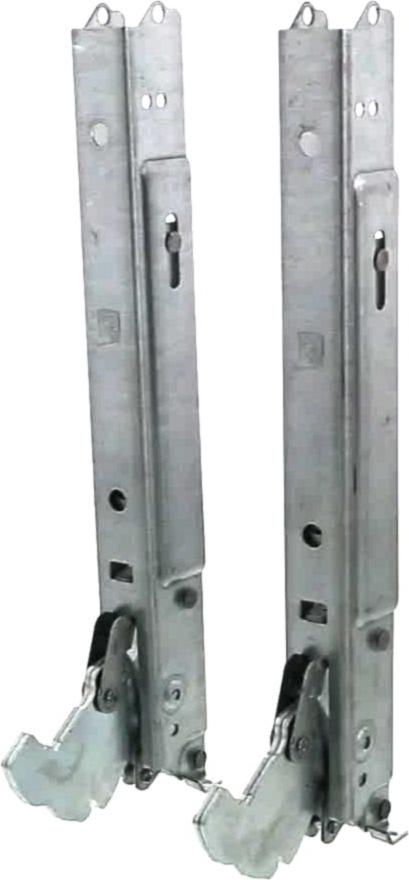

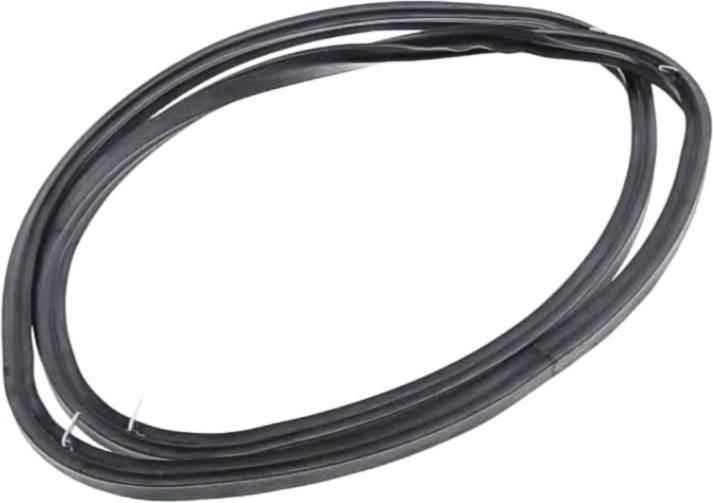

Sur cette vue : JOINT Four PORTE (repère 130, 41.67 €) · CHARNIERE Four PORTE "lot de 2" (repère 308, 59.65 €) · VITRE Cuisinière Intérieure + CONTRE PORTE (repère 311, 167.16 €) · VITRE Four Extérieure NOIRE (repère 312).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE (repère 130, 41.67 €)
