Vue éclatée four FAURE FYB562N 94971249501
Découvrez la vue éclatée complète four FAURE FYB562N 94971249501, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four FAURE FYB562N 94971249501 et éviter les pannes imprévues. 41 pièces référencées.
Cette vue éclatée FAURE FYB562N 94971249501 référence 41 pièces détachées, dont platine four affichage, thermostat four securite nc 155°, thermostat four securite, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière FAURE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : RESISTANCE Cuisinière SOLE 1000w 230v 5237R084 (repère 10, 44.51 €) · RESISTANCE Four GRILL DOUBLE (repère 10, 103.83 €) · GRILLE Four FOUR (repère 320, 36.9 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière SOLE 1000w 230v 5237R084 (repère 10, 44.51 €) · RESISTANCE Four GRILL DOUBLE (repère 10, 103.83 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Four SECURITE NC 155° (repère 3, 40.9 €) · THERMOSTAT Four SECURITE (repère 3, 34.84 €) · COMMUTATEUR Cuisinière Thermostat (repère 16, 55.68 €) · SONDE Four (repère 48, 58.73 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

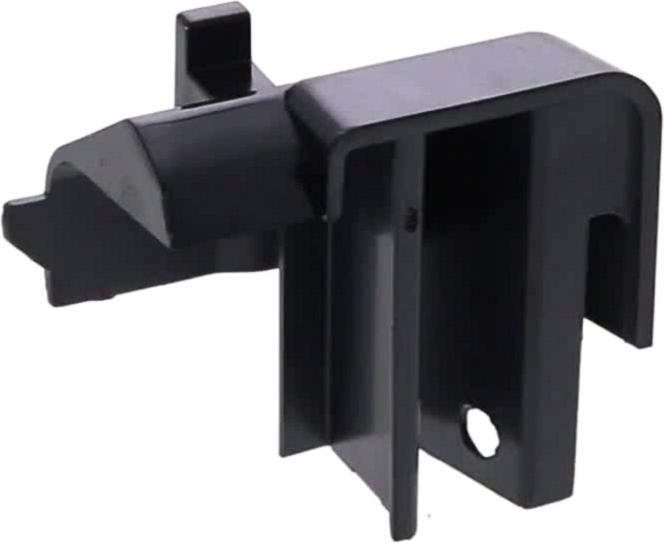

Sur cette vue : JOINT Cuisinière PORTE (repère 130, 60.64 €) · BUTEE Four EMBOUT SUPPORT VITRE (repère 251, 149386849.98 €) · CLIPS Four VIS EMBOUT SUPPORT VITRE (repère 260, 5.6 €) · VITRE Four INTERMEDIAIRE 470*392 (repère 312, 83.01 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four SECURITE NC 155° (repère 3, 40.9 €) · THERMOSTAT Four SECURITE (repère 3, 34.84 €) · COMMUTATEUR Cuisinière Thermostat (repère 16, 55.68 €) · JOINT Cuisinière PORTE (repère 130, 60.64 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
