Vue éclatée four FAURE CFM532W 94184430100
Découvrez la vue éclatée complète four FAURE CFM532W 94184430100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four FAURE CFM532W 94184430100 et éviter les pannes imprévues. 20 pièces référencées.

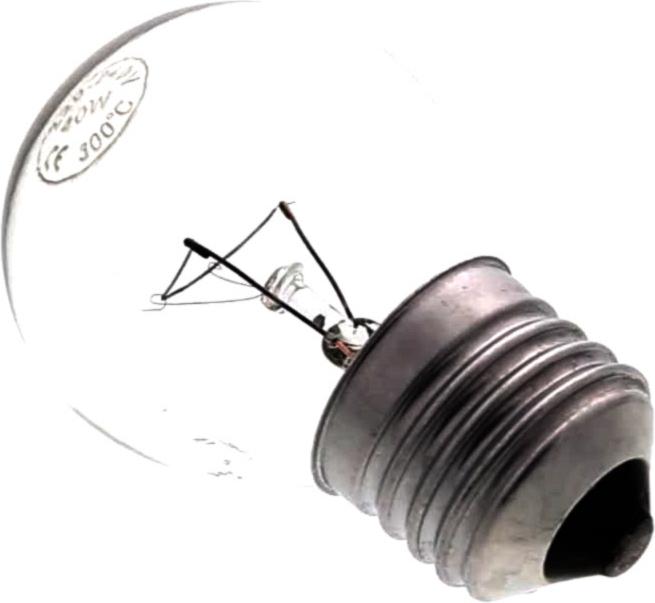

Cette vue éclatée FAURE CFM532W 94184430100 référence 20 pièces détachées, dont ampoule four 40w e27 240v 300°c, support four voyant, résistance four voute 1800+600w, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière FAURE : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Résistance Four VOUTE 1800+600W (repère 12) · Résistance Four SOLE 1920W (repère 13, 70.2 €) · GRILLE Cuisinière FOUR EXTENSIBLE 393*306 (repère 17, 28.7 €) · SOLE Four FOUR (repère 19).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four VOUTE 1800+600W (repère 12) · Résistance Four SOLE 1920W (repère 13, 70.2 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : VOYANT Four Thermostat (repère 42, 27.12 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Four Intérieure (repère 19, 65.41 €) · VITRE Four Extérieure PORTE FOUR BLANCHE (plus disponible) (disponible en MARRON) (repère 20, 153.64 €) · JOINT Four PORTE 4 AGRAFES 425*305 (repère 36, 43.89 €) · Charnière Four PORTE KIT D+G (repère 80, 54.32 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE 4 AGRAFES 425*305 (repère 36, 43.89 €) · VOYANT Four Thermostat (repère 42, 27.12 €)
