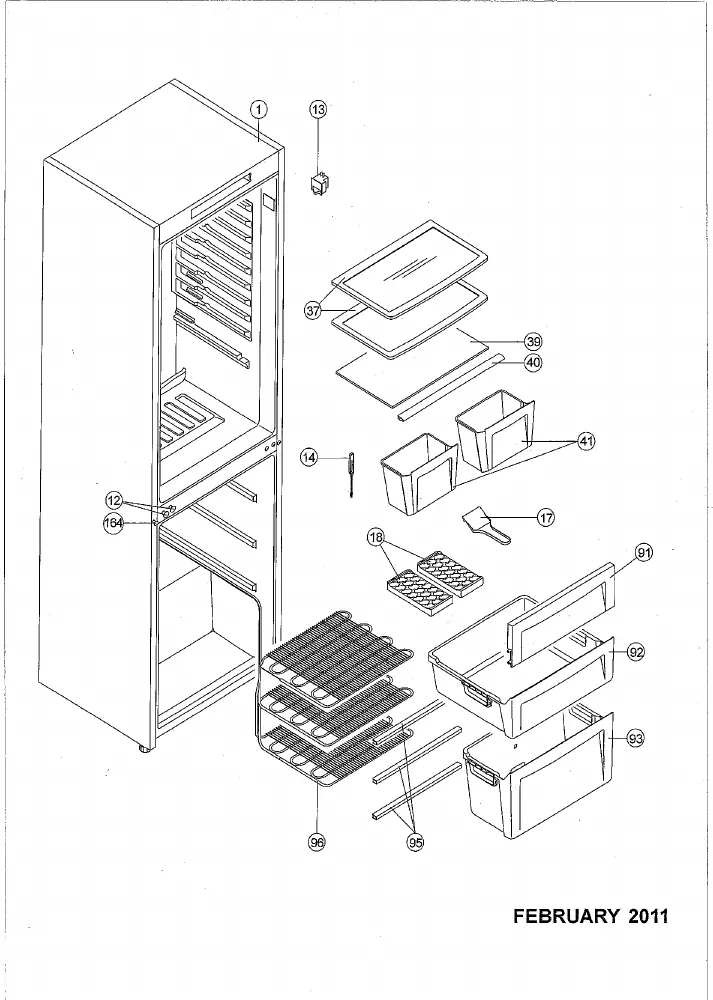

Vue éclatée réfrigérateur MANHATTAN MRC279A+

Découvrez la vue éclatée complète réfrigérateur MANHATTAN MRC279A+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur MANHATTAN MRC279A+ et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 25.18 €
FLECHE Froid INDIC ZONE 0-4°C
FLECHE Froid INDIC ZONE 0-4°C
Prix indicatif : 10.37 €
CLE Froid ALLEN
CLE Froid ALLEN
Prix indicatif : 2.65 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 2.25 €
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
Position : 2
Prix indicatif : 17.27 €
BANDEAU Froid 365GK SW
BANDEAU Froid 365GK SW
Position : 6
Prix indicatif : 47.93 €
VIS Froid CHARNIERES Supérieur M5*14
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 2.19 €
VIS Froid
VIS Froid
Position : 8
Prix indicatif : 27.19 €
VIS Froid ap 588722
VIS Froid ap 588722
Position : 8
Prix indicatif : 2.19 €
CHARNIERE Froid CENTRALE 345 ACIER
CHARNIERE Froid CENTRALE 345 ACIER
Position : 9
Prix indicatif : 12.59 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 2.49 €
BOUCHON Froid GRAND MODELE NOIR
BOUCHON Froid GRAND MODELE NOIR
Position : 12
Prix indicatif : 2.46 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.55 €
Interrupteur Froid LUMIERE 2 COSSES
Interrupteur Froid LUMIERE 2 COSSES
Position : 13
Prix indicatif : 18.34 €
TIGE Froid DEGIVRAGE
TIGE Froid DEGIVRAGE
Position : 14
Prix indicatif : 5.22 €
CHARNIERE Froid Inférieur Droit OU Gauche
CHARNIERE Froid Inférieur Droit OU Gauche
Position : 15
Prix indicatif : 26.63 €
PIED Froid AVANT Gauche SW
PIED Froid AVANT Gauche SW
Position : 16
Prix indicatif : 8.51 €
RACLETTE Froid DEGIVRAGE SW
RACLETTE Froid DEGIVRAGE SW
Position : 17
Prix indicatif : 6.35 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 5.52 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 14.21 €
VIS Froid 40*13 INOX
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.51 €
THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm
THERMOSTAT Froid Réfrigérateur KDF29N6 bulbe=1420mm
Position : 27
Prix indicatif : 44.09 €
COUVERCLE Froid BOITIER LAMPE 360
COUVERCLE Froid BOITIER LAMPE 360
Position : 28
Prix indicatif : 17.93 €
MANETTE Froid THERMOSTAT Blanc MEPLAT=6H(point 0 à 12h)
MANETTE Froid THERMOSTAT Blanc MEPLAT=6H(point 0 à 12h)
Position : 29
Prix indicatif : 10.22 €
CLAYETTE Froid VERRE Blanc 504*320 SW
CLAYETTE Froid VERRE Blanc 504*320 SW
Position : 37
Prix indicatif : 41.49 €
DESSUS Froid BAC LEGUMES 500*302
DESSUS Froid BAC LEGUMES 500*302
Position : 39
Prix indicatif : 26.92 €
PROFIL Froid DESSUS BAC LEGUMES 345 SW
PROFIL Froid DESSUS BAC LEGUMES 345 SW
Position : 40
Prix indicatif : 12.64 €
BAC Froid LEGUMES 360 TRANSPARENT BLEU
BAC Froid LEGUMES 360 TRANSPARENT BLEU
Position : 41
Prix indicatif : 38.12 €
ROUE Froid AVANT BLANCHE
ROUE Froid AVANT BLANCHE
Position : 87
Prix indicatif : 15.31 €
ABATTANT Froid Congélateur TRANSPARENT BLEU remplacé par transparent clair
ABATTANT Froid Congélateur TRANSPARENT BLEU remplacé par transparent clair
Position : 91
Prix indicatif : 25.12 €
TIROIR Froid Congélateur CENTRAL 350 TRANSPARENT BLEU
TIROIR Froid Congélateur CENTRAL 350 TRANSPARENT BLEU
Position : 92
Prix indicatif : 47.74 €
TIROIR Froid Inférieur Congélateur Transparent foncé
TIROIR Froid Inférieur Congélateur Transparent foncé
Position : 93
Prix indicatif : 48.73 €
ENJOLIVEUR Froid Evaporateur
ENJOLIVEUR Froid Evaporateur
Position : 95
Prix indicatif : 9.67 €
Evaporateur Froid Congélateur
Evaporateur Froid Congélateur
Position : 96
Prix indicatif : 69.49 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 100
Prix indicatif : 5.24 €
JOINT Froid PROFIL BANDEAU SW
JOINT Froid PROFIL BANDEAU SW
Position : 103
Prix indicatif : 13.97 €
THERMOSTAT Froid Congélateur KXF21D
THERMOSTAT Froid Congélateur KXF21D
Position : 107
Prix indicatif : 42.49 €
SUPPORT Froid BOUTON Interrupteur
SUPPORT Froid BOUTON Interrupteur
Position : 113
Prix indicatif : 6.45 €
Interrupteur Froid Congélateur RAPIDE 365 4C
Interrupteur Froid Congélateur RAPIDE 365 4C
Position : 114
Prix indicatif : 12.8 €
SUPPORT Froid DROIT Evaporateur Blanc SW
SUPPORT Froid DROIT Evaporateur Blanc SW
Position : 116
Prix indicatif : 15.06 €
SUPPORT Froid Droit ABATTANT Blanc SW VBE586
SUPPORT Froid Droit ABATTANT Blanc SW VBE586
Position : 117
Prix indicatif : 9.05 €
SUPPORT Froid Gauche Evaporateur Blanc SW
SUPPORT Froid Gauche Evaporateur Blanc SW
Position : 119
Prix indicatif : 15.96 €
SUPPORT Froid Gauche ABATTANT Blanc 360 SW VBE0584
SUPPORT Froid Gauche ABATTANT Blanc 360 SW VBE0584
Position : 120
Prix indicatif : 8.9 €
SUPPORT Froid SONDE Thermostat
SUPPORT Froid SONDE Thermostat
Position : 121
Prix indicatif : 4.25 €
VOYANT Froid BLANC+CABLE
VOYANT Froid BLANC+CABLE
Position : 122
Prix indicatif : 9.31 €
VOYANT Froid VERT+FIL
VOYANT Froid VERT+FIL
Position : 123
Prix indicatif : 8.72 €
VOYANT Froid BLANC+CABLE
VOYANT Froid BLANC+CABLE
Position : 124
Prix indicatif : 10.74 €
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
VIS Froid POIGNEE ou SUPPORT BANDEAU 13.64*4.10MM
Position : 135
Prix indicatif : 2.2 €
DOUILLE Froid Charnière Gauche MENTONNET Blanc
DOUILLE Froid Charnière Gauche MENTONNET Blanc
Position : 151
Prix indicatif : 5.07 €
BOUCHON Froid
BOUCHON Froid
Position : 152
Prix indicatif : 3.96 €
Porte Froid Congélateur "360GK" SW
Porte Froid Congélateur "360GK" SW
Position : 153
Prix indicatif : 110.14 €
Porte Froid Réfrigérateur "360GK" SW
Porte Froid Réfrigérateur "360GK" SW
Position : 155
Prix indicatif : 119.57 €
BALCONNET Froid 1/2 345 TRANSPARENT BLEU
BALCONNET Froid 1/2 345 TRANSPARENT BLEU
Position : 158
Prix indicatif : 19.66 €
SUPPORT Froid OEUFS TRANSPARENT
SUPPORT Froid OEUFS TRANSPARENT
Position : 159
Prix indicatif : 6.84 €
POIGNEE Froid PORTE SW 190mm (entraxe 165mm) VBE3335
POIGNEE Froid PORTE SW 190mm (entraxe 165mm) VBE3335
Position : 162
Prix indicatif : 25.86 €
CACHE Froid VIS SW ap759768
CACHE Froid VIS SW ap759768
Position : 164
Prix indicatif : 3.8 €
BUTEE Froid Droit Porte Supérieur
BUTEE Froid Droit Porte Supérieur
Position : 171
Prix indicatif : 9.22 €
VIS Froid
VIS Froid
Position : 172
Prix indicatif : 2.09 €
BUTEE Froid Gauche Porte Supérieur
BUTEE Froid Gauche Porte Supérieur
Position : 173
Prix indicatif : 6.39 €
BLOCAGE Froid PORTE Congélateur
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.66 €
BALCONNET Froid Supérieur 345 TRANSPARENT BLEU
BALCONNET Froid Supérieur 345 TRANSPARENT BLEU
Position : 175
Prix indicatif : 22.61 €
Balconnnet Froid BOUTEILLES TRANSPARENT BLEU
Balconnnet Froid BOUTEILLES TRANSPARENT BLEU
Position : 177
Prix indicatif : 30.78 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 201
Prix indicatif : 81.58 €
CALE Froid ESPACEMENT
CALE Froid ESPACEMENT
Position : 203
Prix indicatif : 5.04 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.14 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 8.89 €
RELAIS Froid Démarrage+thermique HXK95AA ZXF5 K120A14BF
RELAIS Froid Démarrage+thermique HXK95AA ZXF5 K120A14BF
Position : 211
Prix indicatif : 26.43 €
CONDO Froid 4uF (fixation clips plastique)
CONDO Froid 4uF (fixation clips plastique)
Position : 212
Prix indicatif : 17.89 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.03 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.05 €
BAC Froid EAU DEGIVRAGE 260 SW VBE0212
BAC Froid EAU DEGIVRAGE 260 SW VBE0212
Position : 214
Prix indicatif : 23.52 €
DESHYDRATEUR Froid 10gr
DESHYDRATEUR Froid 10gr
Position : 215
Prix indicatif : 8.96 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 43.53 €
COMPRESSEUR Froid HXK95AA remplace par AZ100CY1B
COMPRESSEUR Froid HXK95AA remplace par AZ100CY1B
Position : 217
Prix indicatif : 171.92 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 26.81 €
FIL Froid MASSE
FIL Froid MASSE
Position : 219
Prix indicatif : 15.2 €
ECROU Froid
ECROU Froid
Position : 220
Prix indicatif : 2.24 €
RONDELLE Froid
RONDELLE Froid
Position : 221
Prix indicatif : 2.45 €
ROUE Froid ARRIERE
ROUE Froid ARRIERE
Position : 227
Prix indicatif : 5.58 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 5.35 €
VIS Froid CHARNIERE M5*20
VIS Froid CHARNIERE M5*20
Position : 463
Prix indicatif : 2.79 €
SUPPORT Froid THERMOSTAT
SUPPORT Froid THERMOSTAT
Position : 488
Prix indicatif : 10.17 €
ENJOLIVEUR Froid 365GK
ENJOLIVEUR Froid 365GK
Position : 492
Prix indicatif : 22.27 €
VIS Froid POIGNEE PORTE
VIS Froid POIGNEE PORTE
Position : 588
Prix indicatif : 2.58 €
ROULETTE Froid
ROULETTE Froid
Position : 642
Prix indicatif : 5.13 €
VIS Froid 5*25
VIS Froid 5*25
Position : 643
Prix indicatif : 2.66 €
PIED Froid AVANT Droit SW
PIED Froid AVANT Droit SW
Position : 644
Prix indicatif : 8.31 €
CACHE Froid GAUCHE SW
CACHE Froid GAUCHE SW
Position : 695
Prix indicatif : 5.52 €
CACHE Froid DROIT CHARNIERE SW
CACHE Froid DROIT CHARNIERE SW
Position : 696
Prix indicatif : 7.79 €
SUPPORT Froid THERMOSTAT (délais 2 mois)
SUPPORT Froid THERMOSTAT (délais 2 mois)
Position : 772
Prix indicatif : 23.52 €
