Vue éclatée four FAURE FOB461X 94971301902

Name: FAURE FOB461X 94971301902
Brand: FAURE
SKU: FOB461X 94971301902

Découvrez la vue éclatée complète four FAURE FOB461X 94971301902, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four FAURE FOB461X 94971301902 et éviter les pannes imprévues. 28 pièces référencées.

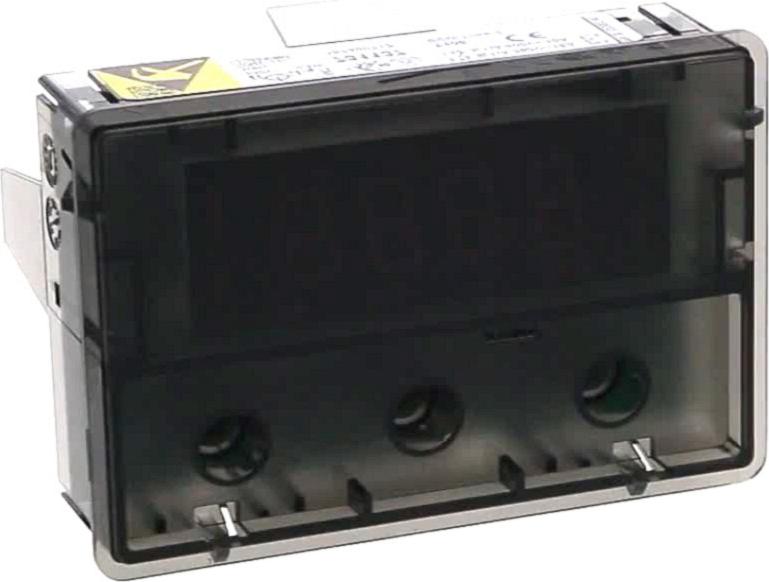

Cette vue éclatée FAURE FOB461X 94971301902 référence 28 pièces détachées, dont programmateur four electronique, thermostat four 115na, thermostat four 5517054030, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière FAURE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : RESISTANCE Cuisinière GRILL (repère 10, 30.55 €) · RESISTANCE Cuisinière INFERIEURE 1000w (repère 10, 55.61 €) · GRILLE Four FOUR (repère 320, 33.66 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Cuisinière GRILL (repère 10, 30.55 €) · RESISTANCE Cuisinière INFERIEURE 1000w (repère 10, 55.61 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

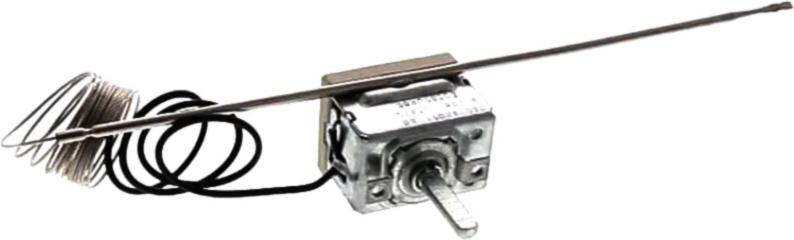

Sur cette vue : THERMOSTAT Four 115NA (repère 3, 39.37 €) · THERMOSTAT Four 5517054030 (repère 3, 53.06 €) · THERMOSTAT Four SECURITE (repère 3, 37.98 €) · VOYANT Four THERMOSTAT FILS=400mm (repère 19, 17.83 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Four PORTE FOUR (repère 130, 42.07 €) · CHARNIERE Cuisinière PORTE DROITE ou GAUCHE (repère 308, 62.19 €) · VITRE Four Intérieure 490*402 (repère 312, 98.9 €) · ENTRETOISE Four VITRE/POIGNEE (repère 514, 5.6 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Four 115NA (repère 3, 39.37 €) · THERMOSTAT Four 5517054030 (repère 3, 53.06 €) · THERMOSTAT Four SECURITE (repère 3, 37.98 €) · VOYANT Four THERMOSTAT FILS=400mm (repère 19, 17.83 €) · JOINT Four PORTE FOUR (repère 130, 42.07 €)
