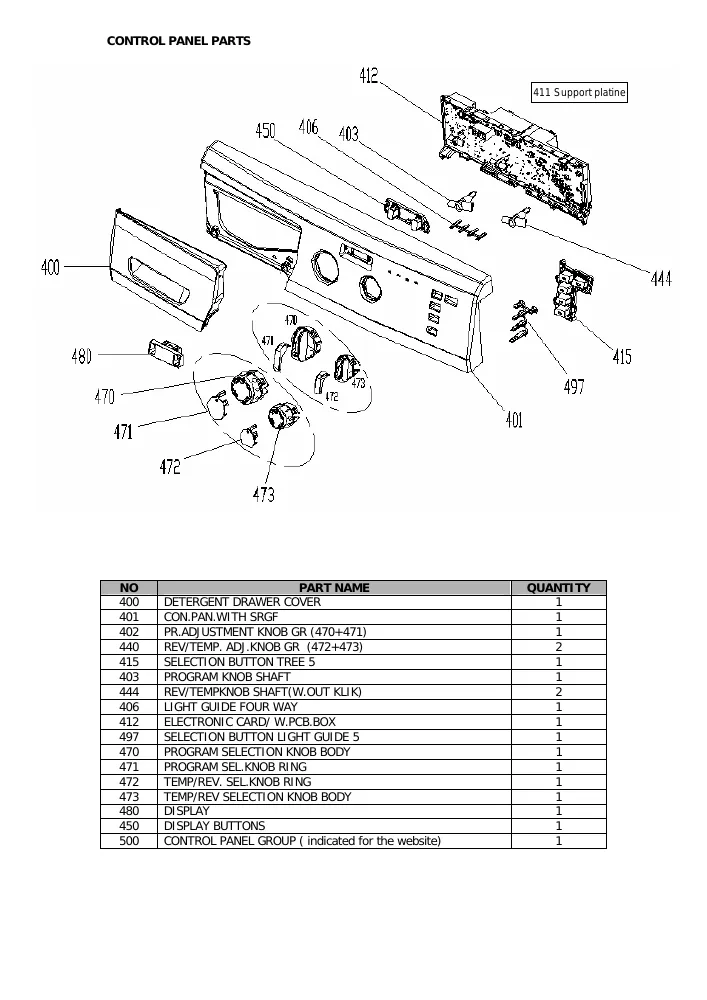

Vue éclatée lave linge MANHATTAN ML1290A+

Découvrez la vue éclatée complète lave linge MANHATTAN ML1290A+, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge MANHATTAN ML1290A+ et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

NOTICE Lave-Linge UTILISATION
NOTICE Lave-Linge UTILISATION
Prix indicatif : 9.24 €
MEUBLE Lave-Linge
MEUBLE Lave-Linge
Position : 1
Prix indicatif : 96.58 €
DESSUS Lave-Linge COUVERCLE 595*515 42023755
DESSUS Lave-Linge COUVERCLE 595*515 42023755
Position : 2
Prix indicatif : 54.67 €
FACADE Lave-Linge AVANT
FACADE Lave-Linge AVANT
Position : 3
Prix indicatif : 51.79 €
PLINTHE Lave-Linge AVANT
PLINTHE Lave-Linge AVANT
Position : 4
Prix indicatif : 26.49 €
PIED Lave-Linge + ECROU
PIED Lave-Linge + ECROU
Position : 5
Prix indicatif : 9.26 €
ENJOLIVEUR Lave-Linge HUBLOT EXTERNE
ENJOLIVEUR Lave-Linge HUBLOT EXTERNE
Position : 6
Prix indicatif : 29.77 €
HUBLOT Lave-Linge VERRE 352mm h=108mm
HUBLOT Lave-Linge VERRE 352mm h=108mm
Position : 7
Prix indicatif : 28.91 €

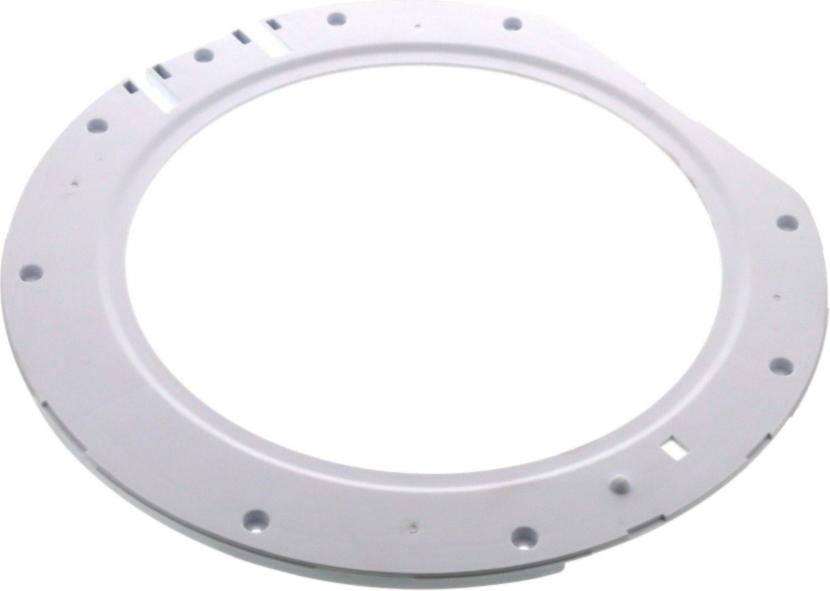

Contre porte Lave-Linge HUBLOT Blanc SIGMA PLUS 470
Contre porte Lave-Linge HUBLOT Blanc SIGMA PLUS 470
Position : 8
Prix indicatif : 27.45 €
COLLIER Lave-Linge JOINT HUBLOT/FACADE
COLLIER Lave-Linge JOINT HUBLOT/FACADE
Position : 9
Prix indicatif : 10.45 €
SECURITE Lave-Linge PORTE ZV-446 M5 ZV446M5
SECURITE Lave-Linge PORTE ZV-446 M5 ZV446M5
Position : 10
Prix indicatif : 19.95 €
CHARNIERE Lave-Linge HUBLOT
CHARNIERE Lave-Linge HUBLOT
Position : 12
Prix indicatif : 26.43 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Position : 13
Prix indicatif : 4.94 €

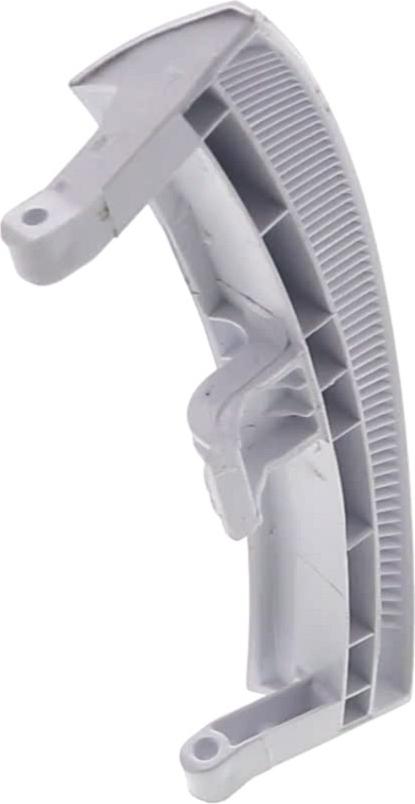

POIGNEE Lave-Linge HUBLOT Blanc NORMA
POIGNEE Lave-Linge HUBLOT Blanc NORMA
Position : 14
Prix indicatif : 17.6 €
RESSORT Lave-Linge POIGNEE PORTE
RESSORT Lave-Linge POIGNEE PORTE
Position : 15
Prix indicatif : 4.23 €
CROCHET Lave-Linge POIGNEE HUBLOT
CROCHET Lave-Linge POIGNEE HUBLOT
Position : 17
Prix indicatif : 7.34 €
CLIPS Lave-Linge
CLIPS Lave-Linge
Position : 18
Prix indicatif : 2.34 €
TUYAU Lave-Linge ARRIVEE EAU
TUYAU Lave-Linge ARRIVEE EAU
Position : 20
Prix indicatif : 14.51 €
PLINTHE Lave-Linge AVANT (delais 2 mois)
PLINTHE Lave-Linge AVANT (delais 2 mois)
Position : 22
Prix indicatif : 21.5 €
TRAPPE Lave-Linge Pompe de vidange 115*100
TRAPPE Lave-Linge Pompe de vidange 115*100
Position : 23
Prix indicatif : 24.44 €
CORNIERE Lave-Linge AVANT
CORNIERE Lave-Linge AVANT
Position : 24
Prix indicatif : 18.07 €
RESSORT Lave-Linge POIGNEE HUBLOT
RESSORT Lave-Linge POIGNEE HUBLOT
Position : 26
Prix indicatif : 3.78 €
AXE Lave-Linge CROCHET POIGNEE PORTE 32mm 3.86mm
AXE Lave-Linge CROCHET POIGNEE PORTE 32mm 3.86mm
Position : 27
Prix indicatif : 3.67 €
VIS Lave-Linge 3.5*16
VIS Lave-Linge 3.5*16
Position : 28
Prix indicatif : 4.33 €

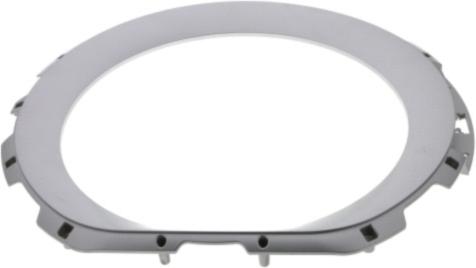

ENJOLIVEUR Lave-Linge HUBLOT INTERNE GRIS 42023904
ENJOLIVEUR Lave-Linge HUBLOT INTERNE GRIS 42023904
Position : 32
Prix indicatif : 34.05 €
SUPPORT Lave-Linge CHARNIERE
SUPPORT Lave-Linge CHARNIERE
Position : 33
Prix indicatif : 12.29 €

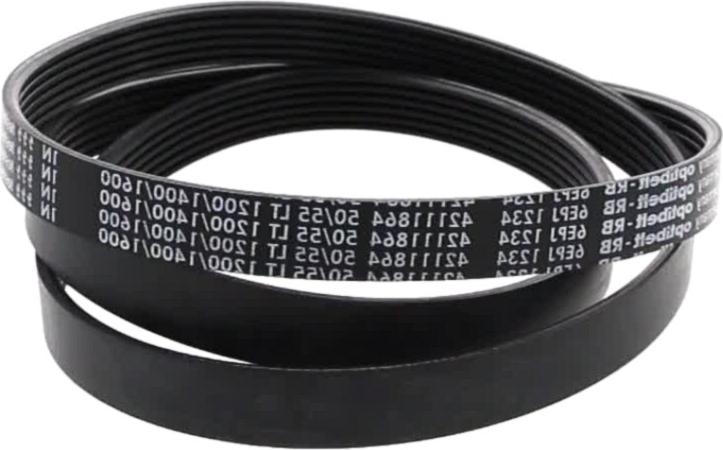

COURROIE Lave-Linge 1236J6EL=1234J6EL
COURROIE Lave-Linge 1236J6EL=1234J6EL
Position : 100
Prix indicatif : 20.94 €
POULIE Lave-Linge TAMBOUR 290mm
POULIE Lave-Linge TAMBOUR 290mm
Position : 101
Prix indicatif : 26.85 €

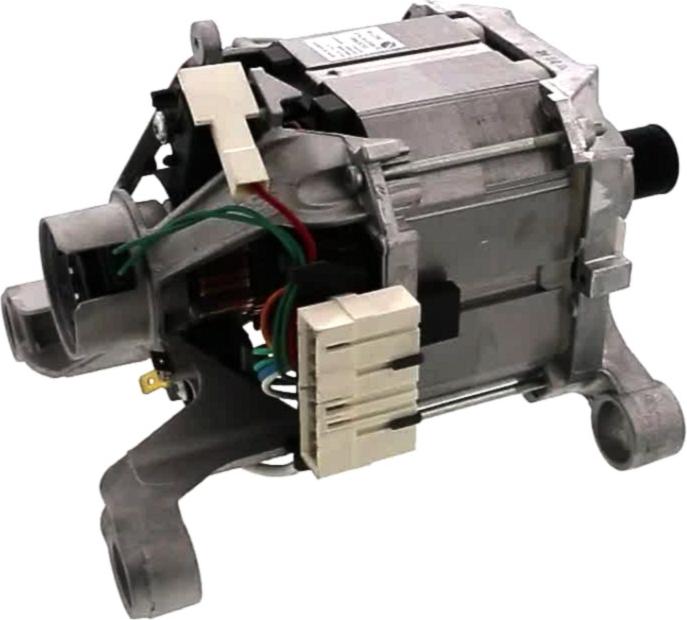

MOTEUR Lave-Linge
MOTEUR Lave-Linge
Position : 102
Prix indicatif : 194.65 €
CUVE Lave-Linge 1/2 ARRIERE 52/57C2
CUVE Lave-Linge 1/2 ARRIERE 52/57C2
Position : 103
Prix indicatif : 86.63 €
AMORTISSEUR Lave-Linge
AMORTISSEUR Lave-Linge
Position : 104
Prix indicatif : 26.37 €
AXE Lave-Linge AMORTISSEUR
AXE Lave-Linge AMORTISSEUR
Position : 105
Prix indicatif : 5.82 €
Contre-poids Lave-Linge Supérieur
Contre-poids Lave-Linge Supérieur
Position : 112
Prix indicatif : 46.03 €
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
Position : 113
Prix indicatif : 18.57 €

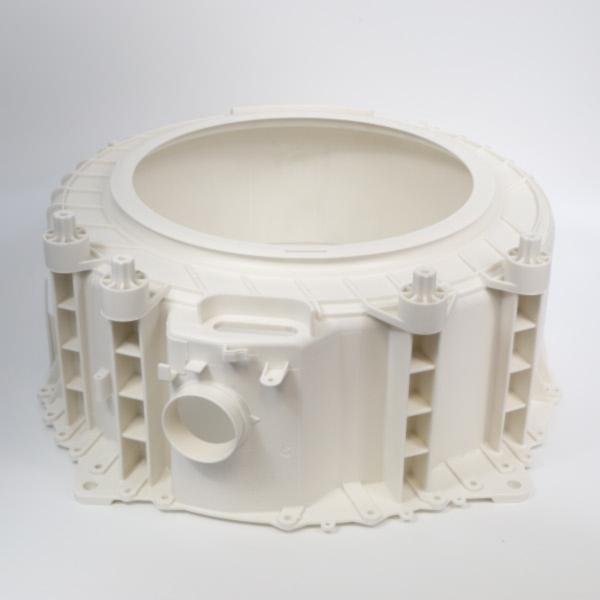

CUVE Lave-Linge 1/2 AVANT
CUVE Lave-Linge 1/2 AVANT
Position : 117
Prix indicatif : 54.68 €
JOINT Lave-Linge HUBLOT
JOINT Lave-Linge HUBLOT
Position : 118
Prix indicatif : 40.29 €
COLLIER Lave-Linge JOINT/CUVE
COLLIER Lave-Linge JOINT/CUVE
Position : 119
Prix indicatif : 10.86 €
Contre-poids Lave-Linge AVANT
Contre-poids Lave-Linge AVANT
Position : 120
Prix indicatif : 33.65 €
SONDE Lave-Linge RESISTANCE RAST 2.5
SONDE Lave-Linge RESISTANCE RAST 2.5
Position : 121
Prix indicatif : 30.96 €

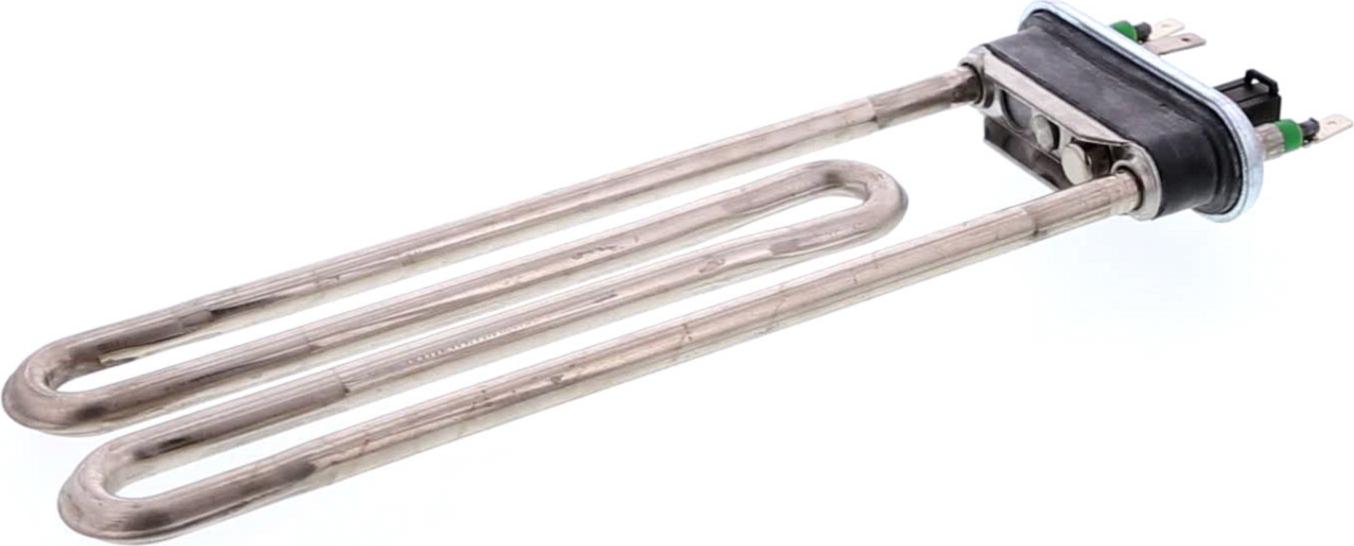

RESISTANCE Lave-Linge +SONDE ap 196584
RESISTANCE Lave-Linge +SONDE ap 196584
Position : 121
Prix indicatif : 42.96 €
VIS Lave-Linge POULIE TAMBOUR M8*20
VIS Lave-Linge POULIE TAMBOUR M8*20
Position : 124
Prix indicatif : 7.88 €
VIS Lave-Linge 1/2 CUVE AVANT/ARRIERE
VIS Lave-Linge 1/2 CUVE AVANT/ARRIERE
Position : 126
Prix indicatif : 3.03 €
TAMBOUR Lave-Linge
TAMBOUR Lave-Linge
Position : 160
Prix indicatif : 116.92 €
BOITE Lave-Linge LESSIVE COMPLETE GRIS
BOITE Lave-Linge LESSIVE COMPLETE GRIS
Position : 200
Prix indicatif : 57.43 €
KIT Lave-Linge LESSIVE LIQUIDE 72*51
KIT Lave-Linge LESSIVE LIQUIDE 72*51
Position : 201
Prix indicatif : 8.7 €
BOITE Lave-Linge LESSIVE COMPLET AP120308
BOITE Lave-Linge LESSIVE COMPLET AP120308
Position : 205
Prix indicatif : 43.68 €
DURITE Lave-Linge BAC LESSIVE/CUVE *
DURITE Lave-Linge BAC LESSIVE/CUVE *
Position : 206
Prix indicatif : 18.33 €
DURITE Lave-Linge EV/BAC Lessive 265mm
DURITE Lave-Linge EV/BAC Lessive 265mm
Position : 207
Prix indicatif : 6.4 €

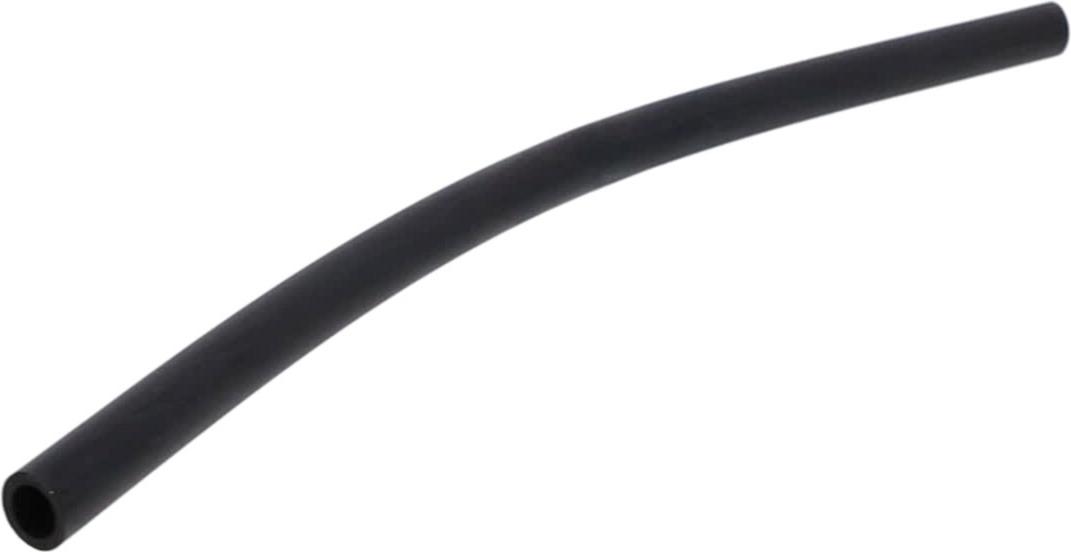

DURITE Lave-Linge EV/BAC Lessive 280mm
DURITE Lave-Linge EV/BAC Lessive 280mm
Position : 208
Prix indicatif : 10.11 €
ELECTROVANNE Lave-Linge 2 VOIES 180° 33490081
ELECTROVANNE Lave-Linge 2 VOIES 180° 33490081
Position : 209
Prix indicatif : 27.9 €
BALLE Lave-Linge DURITE VIDANGE
BALLE Lave-Linge DURITE VIDANGE
Position : 210
Prix indicatif : 11.66 €
TUYAU Lave-Linge PRESSOSTAT 600mm
TUYAU Lave-Linge PRESSOSTAT 600mm
Position : 211
Prix indicatif : 15.44 €
CHAMBRE Lave-Linge COMPRESSION
CHAMBRE Lave-Linge COMPRESSION
Position : 212
Prix indicatif : 16.29 €
DURITE Lave-Linge CUVE/PV
DURITE Lave-Linge CUVE/PV
Position : 213
Prix indicatif : 38.63 €
CONDO Lave-Linge ANTIPARASITE Démarrage FLCB992561ER5 470nF(x2)+2x27nF(Y2)
CONDO Lave-Linge ANTIPARASITE Démarrage FLCB992561ER5 470nF(x2)+2x27nF(Y2)
Position : 215
Prix indicatif : 29.91 €
TUYAU Lave-Linge VIDANGE
TUYAU Lave-Linge VIDANGE
Position : 219
Prix indicatif : 15.23 €
SUPPORT Lave-Linge TUYAU VIDANGE
SUPPORT Lave-Linge TUYAU VIDANGE
Position : 220
Prix indicatif : 9.12 €
ENTRETOISE Lave-Linge RESSORT/MEUBLE
ENTRETOISE Lave-Linge RESSORT/MEUBLE
Position : 221
Prix indicatif : 6.65 €
PRESSOSTAT Lave-Linge ELECTRONIQUE
PRESSOSTAT Lave-Linge ELECTRONIQUE
Position : 225
Prix indicatif : 59.52 €
COLLIER Lave-Linge TUYAU EV/BOITE
COLLIER Lave-Linge TUYAU EV/BOITE
Position : 228
Prix indicatif : 4.6 €
TRAVERSE Lave-Linge Supérieur
TRAVERSE Lave-Linge Supérieur
Position : 231
Prix indicatif : 16.98 €
COLLIER Lave-Linge PV/TUYAU VID 32.7mm
COLLIER Lave-Linge PV/TUYAU VID 32.7mm
Position : 234
Prix indicatif : 4.24 €
COLLIER Lave-Linge TUYAU VIDANGE
COLLIER Lave-Linge TUYAU VIDANGE
Position : 235
Prix indicatif : 4.74 €
CACHE Lave-Linge BRIDAGE
CACHE Lave-Linge BRIDAGE
Position : 237
Prix indicatif : 2.19 €
CABLE Lave-Linge Alimentation
CABLE Lave-Linge Alimentation
Position : 239
Prix indicatif : 18.52 €
RONDELLE Lave-Linge VIS POULIE TAMBOUR
RONDELLE Lave-Linge VIS POULIE TAMBOUR
Position : 241
Prix indicatif : 11.63 €
COLLIER Lave-Linge DURITE PRESSOSTAT
COLLIER Lave-Linge DURITE PRESSOSTAT
Position : 244
Prix indicatif : 2.27 €
VIS Lave-Linge AXE TAMBOUR 6*22
VIS Lave-Linge AXE TAMBOUR 6*22
Position : 270
Prix indicatif : 4.91 €
Pompe de vidange Lave-Linge
Pompe de vidange Lave-Linge
Position : 285
Prix indicatif : 42.72 €
BRIDAGE Lave-Linge KIT COMPLET UNITAIR
BRIDAGE Lave-Linge KIT COMPLET UNITAIR
Position : 290
Prix indicatif : 12.93 €
DURITE Lave-Linge CUVE/PV + CHAMBRE DE COMPRESSION + TUYAU PRESSOSTAT
DURITE Lave-Linge CUVE/PV + CHAMBRE DE COMPRESSION + TUYAU PRESSOSTAT
Position : 295
Prix indicatif : 15.29 €
ENTRETOISE Lave-Linge MANETTE Programmateur
ENTRETOISE Lave-Linge MANETTE Programmateur
Position : 403
Prix indicatif : 5.48 €
VIS Lave-Linge 4*12 TORX
VIS Lave-Linge 4*12 TORX
Position : 410
Prix indicatif : 2.46 €
SUPPORT Lave-Linge PLATINE ELECTRONIQU
SUPPORT Lave-Linge PLATINE ELECTRONIQU
Position : 411
Prix indicatif : 20.82 €
ENTRETOISE Lave-Linge MANETTE VARIATEU
ENTRETOISE Lave-Linge MANETTE VARIATEU
Position : 444
Prix indicatif : 5.3 €

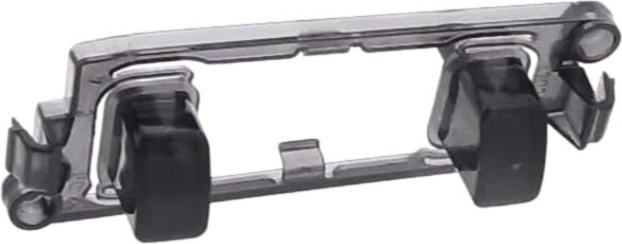

BOUTON Lave-Linge DISPLAY
BOUTON Lave-Linge DISPLAY
Position : 450
Prix indicatif : 20.02 €
MANETTE Lave-Linge Programmateur + CACHE
MANETTE Lave-Linge Programmateur + CACHE
Position : 471
Prix indicatif : 11.94 €
MANETTE Lave-Linge THERM-ESSORAGE
MANETTE Lave-Linge THERM-ESSORAGE
Position : 473
Prix indicatif : 11.62 €
CROSSE Lave-Linge TUYAU VIDANGE 408*122
CROSSE Lave-Linge TUYAU VIDANGE 408*122
Position : 512
Prix indicatif : 6.25 €
DOUILLE Lave-Linge RESSORT/CUVE
DOUILLE Lave-Linge RESSORT/CUVE
Position : 700
Prix indicatif : 4.53 €

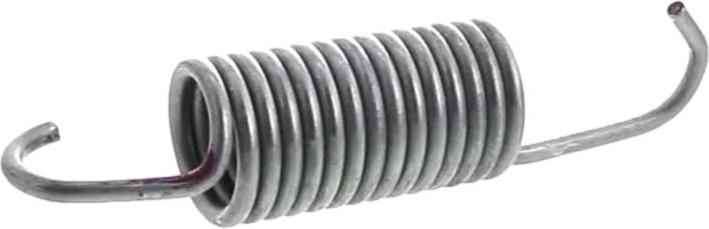

RESSORT Lave-Linge SUSPENSION CUVE
RESSORT Lave-Linge SUSPENSION CUVE
Position : 800
Prix indicatif : 14.6 €
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
Position : 806
Prix indicatif : 2.46 €
VIS Lave-Linge Contre-poids Supérieur
VIS Lave-Linge Contre-poids Supérieur
Position : 808
Prix indicatif : 3.51 €
RONDELLE Lave-Linge 18*9*2
RONDELLE Lave-Linge 18*9*2
Position : 810
Prix indicatif : 4.08 €
ENTRETOISE Lave-Linge Contre-poids Supérieur
ENTRETOISE Lave-Linge Contre-poids Supérieur
Position : 811
Prix indicatif : 7.66 €
ECROU Lave-Linge Contre-poids Supérieur M8 GROWER
ECROU Lave-Linge Contre-poids Supérieur M8 GROWER
Position : 812
Prix indicatif : 2.4 €

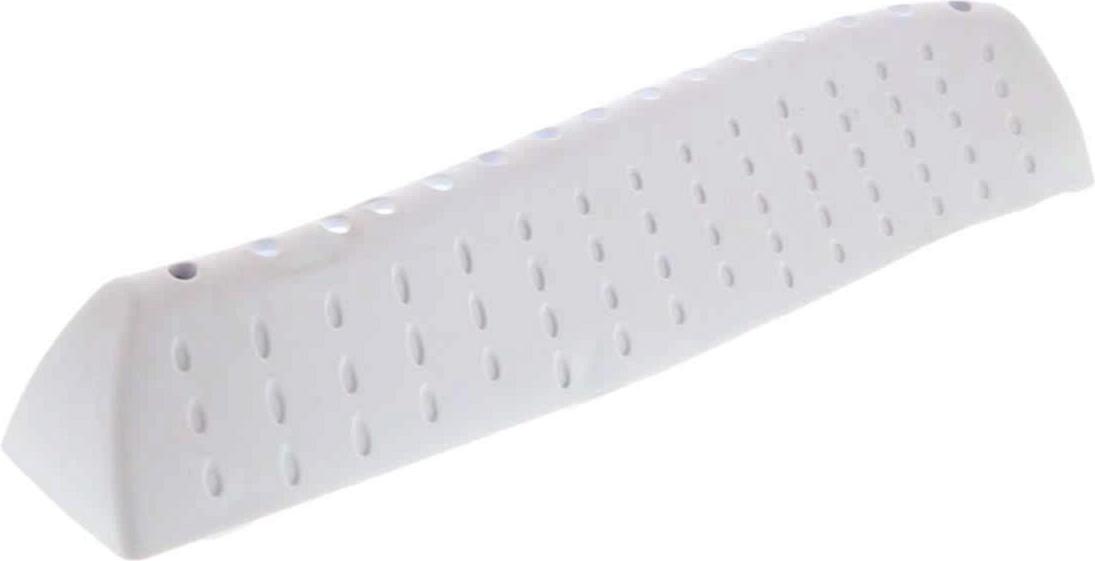

Batteur Lave-Linge
Batteur Lave-Linge
Position : 813
Prix indicatif : 14.61 €
VIS Lave-Linge Contre-poids Supérieur
VIS Lave-Linge Contre-poids Supérieur
Position : 900
Prix indicatif : 10.6 €
RONDELLE Lave-Linge 40*10*3
RONDELLE Lave-Linge 40*10*3
Position : 901
Prix indicatif : 4.17 €
CLIPS Lave-Linge PANNEAU AVANT
CLIPS Lave-Linge PANNEAU AVANT
Position : 920
Prix indicatif : 2.74 €
