Vue éclatée cuisinière AMICA ACI7005VX
Découvrez la vue éclatée complète cuisinière AMICA ACI7005VX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière AMICA ACI7005VX et éviter les pannes imprévues. 30 pièces référencées.
Cette vue éclatée AMICA ACI7005VX référence 30 pièces détachées, dont porte cuisinière complete, vitre cuisinière exterieure, leche cuisinière frites, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière AMICA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

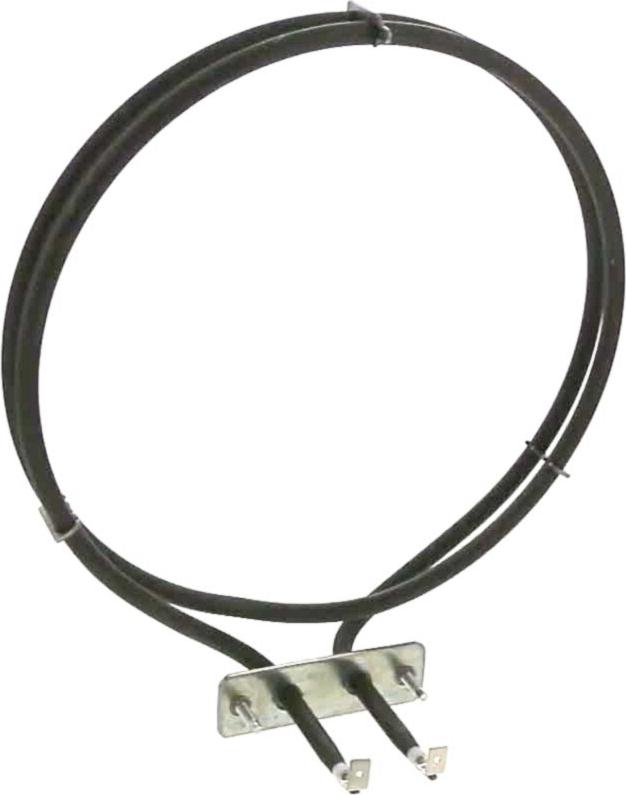

Sur cette vue : RESISTANCE Four CIRCULAIRE 2100W 7768 04 (repère 3040, 54.19 €) · RESISTANCE Cuisinière SUPERIEURE (repère 3562, 69.99 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four CIRCULAIRE 2100W 7768 04 (repère 3040, 54.19 €) · RESISTANCE Cuisinière SUPERIEURE (repère 3562, 69.99 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

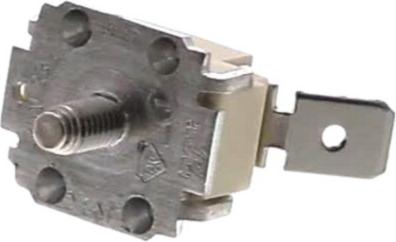

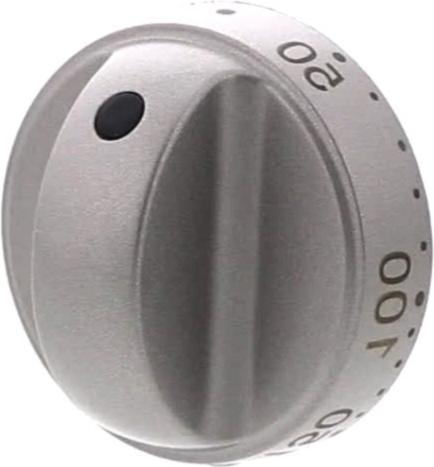

Sur cette vue : THERMOSTAT Cuisinière 299° 55.17069.140 5517069140 (repère 3074, 54.6 €) · THERMOSTAT Cuisinière SECURITE (repère 3086, 19.7 €) · MANETTE Cuisinière THERMOSTAT SILVER (repère 3111, 36.37 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Cuisinière EXTERIEURE (repère 3007, 111.35 €) · CHARNIERE Four PORTE FOUR 170MM 15 STRIES (repère 3023, 34.86 €) · JOINT Cuisinière PORTE (repère 3068, 42.74 €) · SUPPORT Cuisinière VITRE INTERIEUR DROIT (repère 3575, 26.66 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE (repère 3068, 42.74 €) · THERMOSTAT Cuisinière 299° 55.17069.140 5517069140 (repère 3074, 54.6 €) · THERMOSTAT Cuisinière SECURITE (repère 3086, 19.7 €) · MANETTE Cuisinière THERMOSTAT SILVER (repère 3111, 36.37 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
