Vue éclatée cuisinière AMICA ACI3105B
Découvrez la vue éclatée complète cuisinière AMICA ACI3105B, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière AMICA ACI3105B et éviter les pannes imprévues. 50 pièces référencées.
Cette vue éclatée AMICA ACI3105B référence 50 pièces détachées, dont bouton cuisinière timer, bouton cuisinière timer ok, profil cuisinière socle tiroir avec pied, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière AMICA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

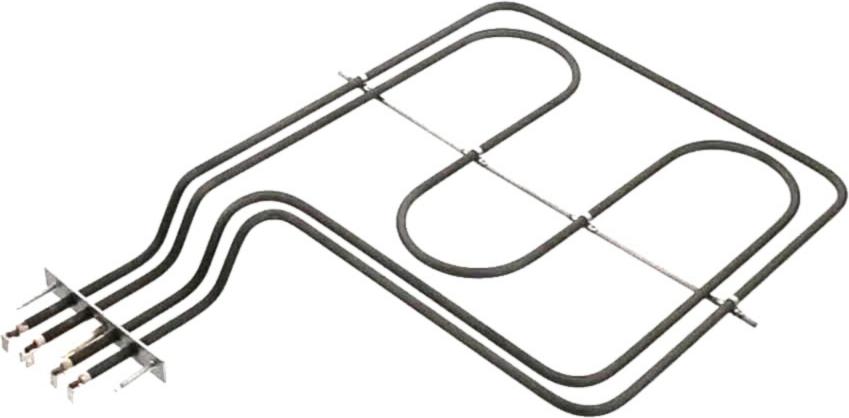

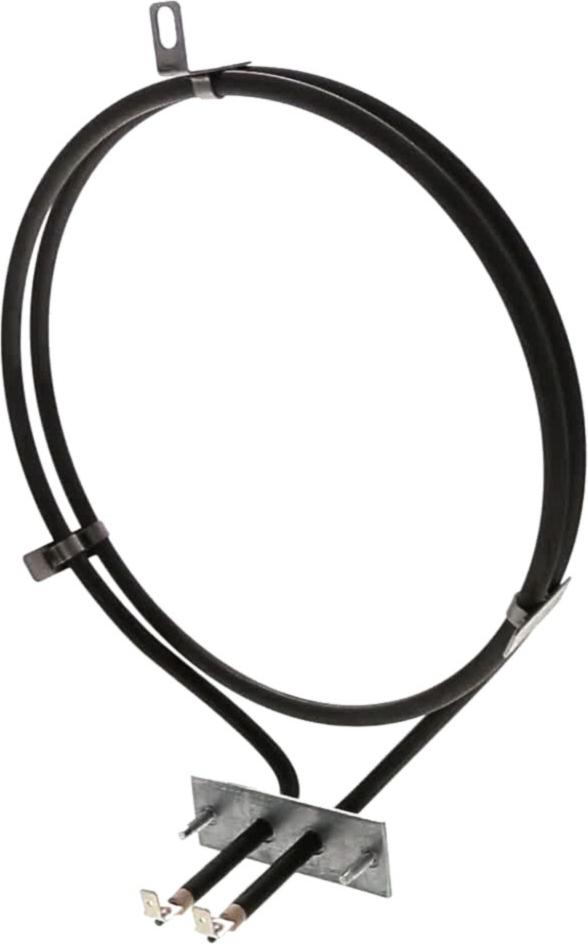

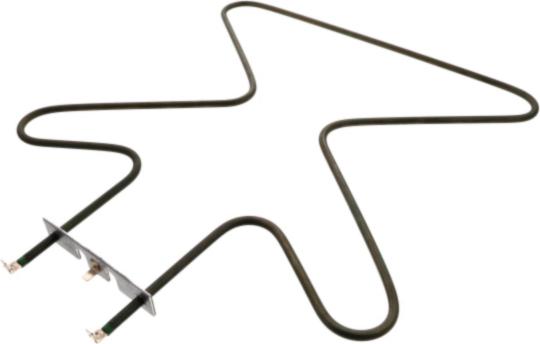

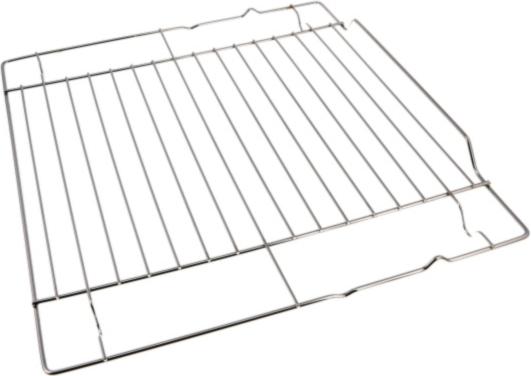

Sur cette vue : GRILLE Cuisinière FOUR 430*373 (repère 29, 36.6 €) · RESISTANCE Cuisinière GRILL 2900W 583007 (repère 50, 62.64 €) · RESISTANCE Cuisinière INFERIEURE 1100W 42413 (repère 68, 55.62 €) · RESISTANCE Cuisinière C/T 2300W (repère 72, 53.97 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière GRILL 2900W 583007 (repère 50, 62.64 €) · RESISTANCE Cuisinière INFERIEURE 1100W 42413 (repère 68, 55.62 €) · RESISTANCE Cuisinière C/T 2300W (repère 72, 53.97 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

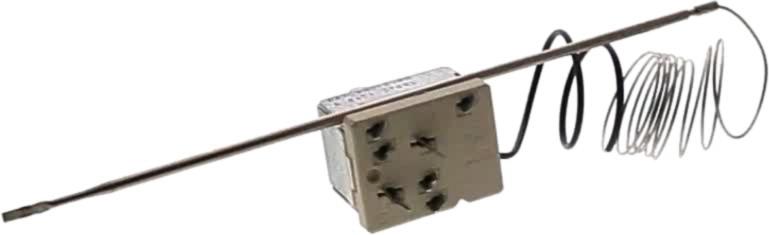

Sur cette vue : THERMOSTAT Cuisinière 299° 55.17069.140 5517069140 (repère 59, 55.74 €).
Porte et joint

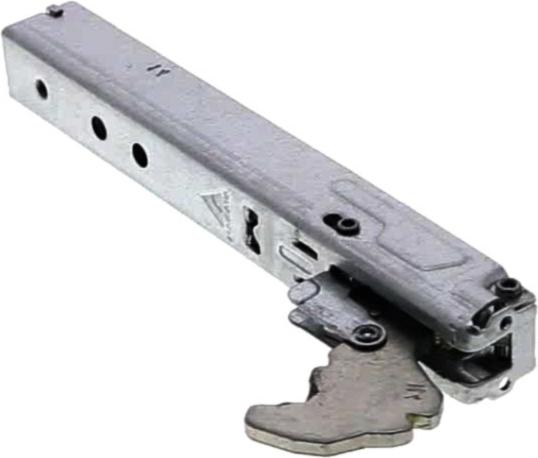

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Cuisinière EXTERIEURE NOIRE 594*462 (entraxe 380mm ) AMICA (repère 2, 105.41 €) · VITRE Cuisinière INTERIEURE PORTE FOUR 514*403 (repère 7, 117.85 €) · VITRE Four INTERMEDIAIRE 462*403 (repère 34, 70.2 €) · PROFIL Cuisinière VITRE INTERMEDIAIRE (repère 43, 13.77 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

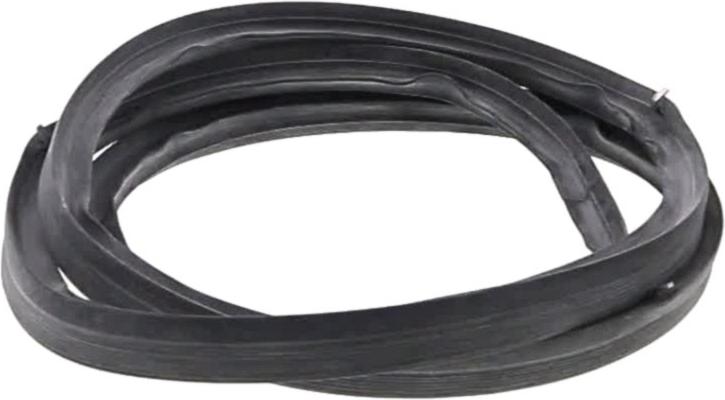

JOINT Cuisinière PORTE FOUR 4 crochets 405*315 (repère 54, 44.11 €) · THERMOSTAT Cuisinière 299° 55.17069.140 5517069140 (repère 59, 55.74 €)
