Vue éclatée cuisinière AMICA ACG1113B
Découvrez la vue éclatée complète cuisinière AMICA ACG1113B, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière AMICA ACG1113B et éviter les pannes imprévues. 56 pièces référencées.
Cette vue éclatée AMICA ACG1113B référence 56 pièces détachées, dont poignee cuisinière porte blanche, rampe cuisinière gaz, vitre cuisinière interieure 469*390, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière AMICA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

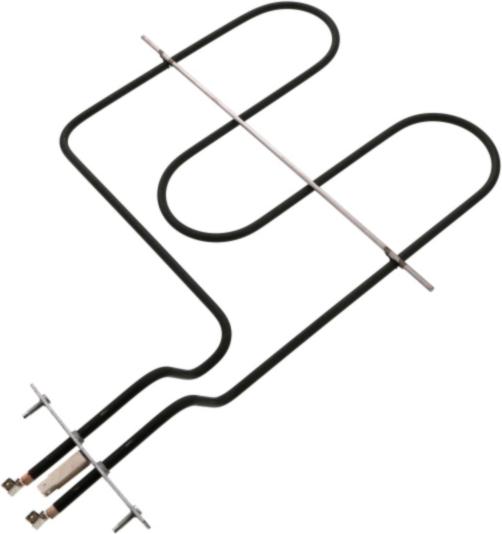

Sur cette vue : GRILLE Cuisinière FOUR 430*373 (repère 3026, 32.63 €) · RESISTANCE Cuisinière GRILL 2000W 5832 BACKER (repère 3041, 46.47 €) · GRILLE Cuisinière GAUCHE (repère 3586, 83.08 €) · GRILLE Cuisinière DROITE (repère 3587, 77.1 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière GRILL 2000W 5832 BACKER (repère 3041, 46.47 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Cuisinière EXTERIEURE NOIRE 594*462 (entraxe 380mm ) AMICA (repère 3007, 113.55 €) · VITRE Cuisinière INTERIEURE 469*390 (repère 3012, 105.56 €) · CHARNIERE Four PORTE FOUR 170MM 15 STRIES (repère 3023, 33.72 €) · JOINT Cuisinière PORTE FOUR 4 crochets 405*315 (repère 3068, 39.83 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE FOUR 4 crochets 405*315 (repère 3068, 39.83 €) · BOUGIE Cuisinière 600mm (repère 3534, 17.13 €) · JOINT Plaque RACCORD GAZ (repère 3983, 2.35 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
