Vue éclatée cuisinière AMICA ACM3506B
Découvrez la vue éclatée complète cuisinière AMICA ACM3506B, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière AMICA ACM3506B et éviter les pannes imprévues. 66 pièces référencées.

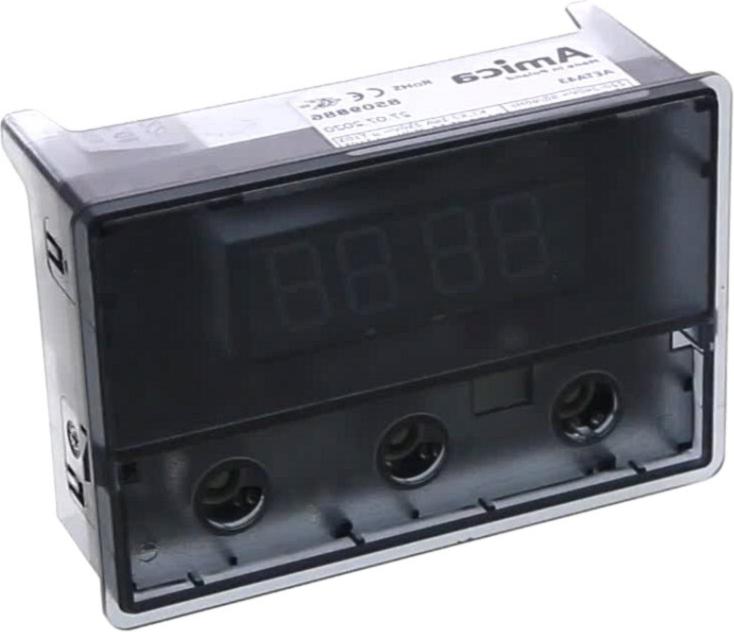

Cette vue éclatée AMICA ACM3506B référence 66 pièces détachées, dont cablage cuisinière st26m, taque cuisinière blanche 3+1, programmateur cuisinière, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière AMICA : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

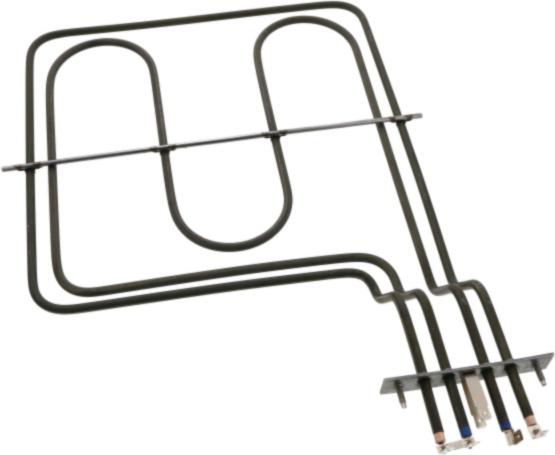

Sur cette vue : GRILLE Cuisinière 430*375 (repère 3026, 31.03 €) · RESISTANCE Cuisinière CHALEUR TOURNANTE 2100W 190mm (repère 3040, 50.65 €) · GRILLE Four AERATION (repère 3253, 74 €) · RESISTANCE Four VOUTE 2400W (repère 3562, 93.01 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière CHALEUR TOURNANTE 2100W 190mm (repère 3040, 50.65 €) · RESISTANCE Four VOUTE 2400W (repère 3562, 93.01 €) · RESISTANCE Cuisinière SOLE 1100W (repère 4142, 53.9 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

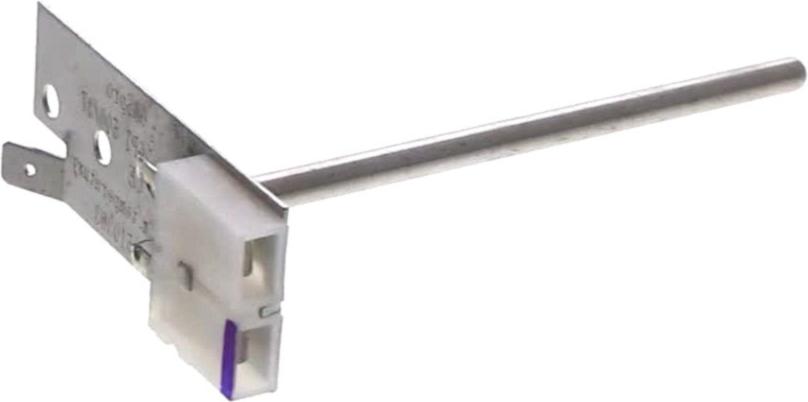

Sur cette vue : SONDE Cuisinière TEMPERATURE (repère 3061, 47.75 €) · SECURITE Four 100739 (repère 4246, 75.19 €) · THERMOSTAT Cuisinière (repère 4334, 32.56 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Cuisinière EXTERIEURE 595*460 entraxe 492mm (repère 3007, 99.13 €) · VITRE Cuisinière INTERIEURE (repère 3012, 195.08 €) · CHARNIERE Four PORTE Droit ou Gauche (repère 3023, 20.55 €) · JOINT Cuisinière PORTE FOUR (repère 3068, 86.62 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE FOUR (repère 3068, 86.62 €) · PATIN Cuisinière COUVERCLE (repère 3084, 13.65 €) · BOUGIE Cuisinière 600mm (repère 3534, 19.25 €) · JOINT Plaque RACCORD GAZ (repère 3983, 2.26 €) · THERMOSTAT Cuisinière (repère 4334, 32.56 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
