Vue éclatée cuisinière BOMPANI BO554DY

Name: BOMPANI BO554DY
Brand: BOMPANI
SKU: BO554DY

Découvrez la vue éclatée complète cuisinière BOMPANI BO554DY, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BOMPANI BO554DY et éviter les pannes imprévues. 28 pièces référencées.

Cette vue éclatée BOMPANI BO554DY référence 28 pièces détachées, dont couvercle cuisinière, protection cuisinière manette, joint cuisinière facade 4 cotes, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière BOMPANI : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière FOUR 408*390 (repère 38, 53.39 €) · TOLE Cuisinière SOLE FOUR E (repère 42) · Résistance Cuisinière GRILL (repère 97, 92.8 €) · Résistance Cuisinière SOLE 1500W (repère 104, 39.94 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Cuisinière GRILL (repère 97, 92.8 €) · Résistance Cuisinière SOLE 1500W (repère 104, 39.94 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

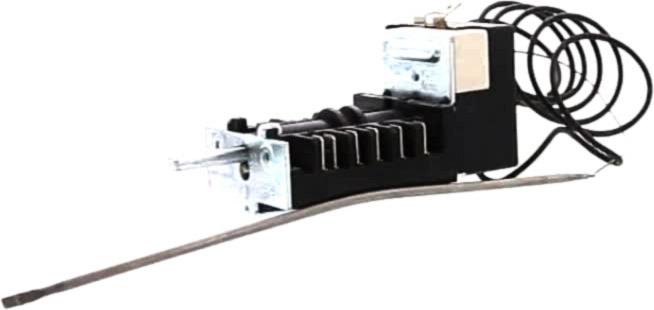

Sur cette vue : Commutateur Cuisinière + THERMOSTAT (repère 89) · SUPPORT Cuisinière BULBE THERMOSTAT (repère 96, 2.45 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Cuisinière FACADE 4 COTES (repère 12, 23.48 €) · VITRE Four Extérieure (repère 20, 72.52 €) · Charnière Cuisinière Porte FOUR (repère 22, 17.55 €) · Charnière Cuisinière FEMELLE (repère 29, 5.63 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière FACADE 4 COTES (repère 12, 23.48 €) · Commutateur Cuisinière + THERMOSTAT (repère 89) · SUPPORT Cuisinière BULBE THERMOSTAT (repère 96, 2.45 €)
