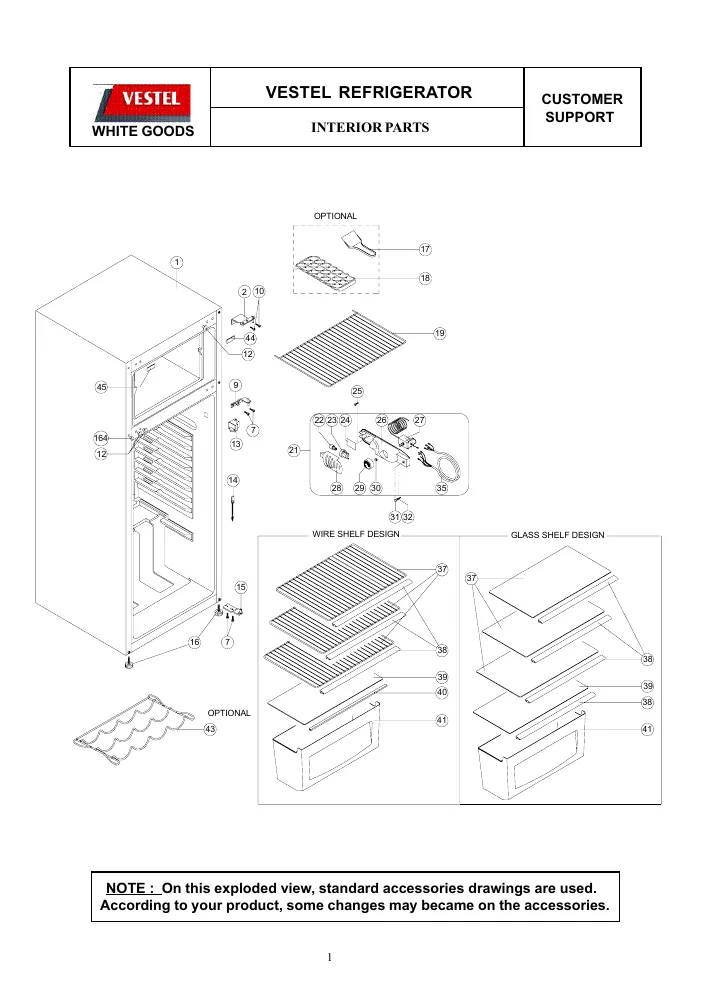

Vue éclatée Technical TWDP260

Vue éclatée réfrigérateur Technical TWDP260

Découvrez la vue éclatée complète réfrigérateur Technical TWDP260, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur Technical TWDP260 et éviter les pannes imprévues. 90 pièces référencées.

Cette vue éclatée Technical TWDP260 référence 90 pièces détachées, dont notice froid utilisation, fleche froid indic zone 0-4°c, charniere froid supérieur metal slim, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur Technical : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : BOITE Froid Thermostat (repère 26, 18.45 €) · THERMOSTAT Froid 077B6575 K59L2111000 (repère 27, 55.39 €) · Thermostat Froid KDF29M (repère 27, 43.14 €) · MANETTE Froid Thermostat Blanc 0à5 IW (repère 29, 6.78 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid DEGIVRAGE (repère 14, 5.9 €) · TIGE Froid TUYAU DEGIVRAGE (repère 14, 6.04 €) · RACLETTE Froid DEGIVRAGE SW (repère 17, 5.99 €) · RACLETTE Froid DEGIVRAGE IW (repère 17, 5.52 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Supérieur METAL SLIM (repère 2, 13.01 €) · VIS Froid CHARNIERES Supérieur M5*14 (repère 7, 2.11 €) · CHARNIERE Froid CENTRALE 260CE-W (repère 9, 14.65 €) · CHARNIERE Froid Inférieur Droit OU Gauche (repère 15, 11.39 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

BOITE Froid Thermostat (repère 26, 18.45 €) · THERMOSTAT Froid 077B6575 K59L2111000 (repère 27, 55.39 €) · Thermostat Froid KDF29M (repère 27, 43.14 €) · MANETTE Froid Thermostat Blanc 0à5 IW (repère 29, 6.78 €) · MANETTE Froid Thermostat Blanc 0à5 SW (repère 29, 11.3 €) · CLIPS Froid MANETTE Thermostat (repère 30, 2.28 €) · CACHE Froid VIS BOITE Thermostat (repère 31, 2.44 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 10.32 €
FLECHE Froid INDIC ZONE 0-4°C
FLECHE Froid INDIC ZONE 0-4°C
Prix indicatif : 8.95 €
CHARNIERE Froid Supérieur METAL SLIM
CHARNIERE Froid Supérieur METAL SLIM
Position : 2
Prix indicatif : 13.01 €
VIS Froid CHARNIERES Supérieur M5*14
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 2.11 €
CHARNIERE Froid CENTRALE 260CE-W
CHARNIERE Froid CENTRALE 260CE-W
Position : 9
Prix indicatif : 14.65 €
CACHE Froid PETIT MODELE
CACHE Froid PETIT MODELE
Position : 11
Prix indicatif : 2.54 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 2.31 €
BOUCHON Froid Grand modèle IW
BOUCHON Froid Grand modèle IW
Position : 12
Prix indicatif : 2.2 €
BOUCHON Froid GRAND MODELE NOIR
BOUCHON Froid GRAND MODELE NOIR
Position : 12
Prix indicatif : 2.58 €
Interrupteur Froid LUMIERE
Interrupteur Froid LUMIERE
Position : 13
Prix indicatif : 14.72 €
Interrupteur Froid LUMIERE 2 COSSES
Interrupteur Froid LUMIERE 2 COSSES
Position : 13
Prix indicatif : 17 €
TIGE Froid DEGIVRAGE
TIGE Froid DEGIVRAGE
Position : 14
Prix indicatif : 5.9 €
TIGE Froid TUYAU DEGIVRAGE
TIGE Froid TUYAU DEGIVRAGE
Position : 14
Prix indicatif : 6.04 €
CHARNIERE Froid Inférieur Droit OU Gauche
CHARNIERE Froid Inférieur Droit OU Gauche
Position : 15
Prix indicatif : 11.39 €
CHARNIERE Froid Inférieur
CHARNIERE Froid Inférieur
Position : 15
Prix indicatif : 12.67 €
PIED Froid AVANT Blanc IW (lot de 2)
PIED Froid AVANT Blanc IW (lot de 2)
Position : 16
Prix indicatif : 12.11 €
PIED Froid AVANT Blanc SW 46mm (lot de 2)
PIED Froid AVANT Blanc SW 46mm (lot de 2)
Position : 16
Prix indicatif : 13.99 €
RACLETTE Froid DEGIVRAGE SW
RACLETTE Froid DEGIVRAGE SW
Position : 17
Prix indicatif : 5.99 €
RACLETTE Froid DEGIVRAGE IW
RACLETTE Froid DEGIVRAGE IW
Position : 17
Prix indicatif : 5.52 €
BAC Froid GLACONS IW
BAC Froid GLACONS IW
Position : 18
Prix indicatif : 13.93 €
GRILLE Froid Congélateur IW
GRILLE Froid Congélateur IW
Position : 19
Prix indicatif : 16.88 €
GRILLE Froid Congélateur 260 SW
GRILLE Froid Congélateur 260 SW
Position : 19
Prix indicatif : 23.78 €
ENJOLIVEUR Froid GRILLE Congélateur
ENJOLIVEUR Froid GRILLE Congélateur
Position : 20
Prix indicatif : 21.3 €
ENJOLIVEUR Froid CLAYETTE Congélateur 260 SW
ENJOLIVEUR Froid CLAYETTE Congélateur 260 SW
Position : 20
Prix indicatif : 88.22 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 5.94 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 12.97 €
REFLECTEUR Froid LAMPE
REFLECTEUR Froid LAMPE
Position : 24
Prix indicatif : 8.63 €
BOITE Froid Thermostat
BOITE Froid Thermostat
Position : 26
Prix indicatif : 18.45 €
THERMOSTAT Froid 077B6575 K59L2111000
THERMOSTAT Froid 077B6575 K59L2111000
Position : 27
Prix indicatif : 55.39 €
Thermostat Froid KDF29M
Thermostat Froid KDF29M
Position : 27
Prix indicatif : 43.14 €
PLAFONNIER Froid LAMPE
PLAFONNIER Froid LAMPE
Position : 28
Prix indicatif : 14.16 €
MANETTE Froid Thermostat Blanc 0à5 IW
MANETTE Froid Thermostat Blanc 0à5 IW
Position : 29
Prix indicatif : 6.78 €
MANETTE Froid Thermostat Blanc 0à5 SW
MANETTE Froid Thermostat Blanc 0à5 SW
Position : 29
Prix indicatif : 11.3 €
CLIPS Froid MANETTE Thermostat
CLIPS Froid MANETTE Thermostat
Position : 30
Prix indicatif : 2.28 €
CACHE Froid VIS BOITE Thermostat
CACHE Froid VIS BOITE Thermostat
Position : 31
Prix indicatif : 2.44 €
CLAYETTE Froid Réfrigérateur 450*310 SW
CLAYETTE Froid Réfrigérateur 450*310 SW
Position : 37
Prix indicatif : 23.3 €
CLAYETTE Froid Réfrigérateur FIL CENTRALE OU Inférieur 450*311
CLAYETTE Froid Réfrigérateur FIL CENTRALE OU Inférieur 450*311
Position : 37
Prix indicatif : 22.94 €
PROFIL Froid CLAYETTE Réfrigérateur 140 SW
PROFIL Froid CLAYETTE Réfrigérateur 140 SW
Position : 38
Prix indicatif : 9.5 €
PROFIL Froid CLAYETTE Réfrigérateur 140 IW
PROFIL Froid CLAYETTE Réfrigérateur 140 IW
Position : 38
Prix indicatif : 8.62 €
DESSUS Froid BAC LEGUMES VERRE 448*212
DESSUS Froid BAC LEGUMES VERRE 448*212
Position : 39
Prix indicatif : 22.07 €
ENJOLIVEUR Froid DESSUS BAC LEGUMES Blanc SW
ENJOLIVEUR Froid DESSUS BAC LEGUMES Blanc SW
Position : 40
Prix indicatif : 8.24 €
ENJOLIVEUR Froid VITRE BAS LEGUMES Blanc IW
ENJOLIVEUR Froid VITRE BAS LEGUMES Blanc IW
Position : 40
Prix indicatif : 5.66 €
BAC Froid LEGUMES Blanc remplacé par TRANSPARENT
BAC Froid LEGUMES Blanc remplacé par TRANSPARENT
Position : 41
Prix indicatif : 33.65 €
BAC Froid LEGUMES SERIGRAPHIE 140 SW VBE0210
BAC Froid LEGUMES SERIGRAPHIE 140 SW VBE0210
Position : 41
Prix indicatif : 36.71 €
CACHE Froid Charnière Droit
CACHE Froid Charnière Droit
Position : 44
Prix indicatif : 5.24 €
CACHE Froid Charnière Supérieur Droit
CACHE Froid Charnière Supérieur Droit
Position : 44
Prix indicatif : 4.44 €
ECROU Froid
ECROU Froid
Position : 46
Prix indicatif : 2.63 €
DOUILLE Froid Charnière Gauche MENTONNET Blanc
DOUILLE Froid Charnière Gauche MENTONNET Blanc
Position : 151
Prix indicatif : 5.68 €
CACHE Froid TROU CHARNIERE
CACHE Froid TROU CHARNIERE
Position : 152
Prix indicatif : 2.79 €
BOUCHON Froid
BOUCHON Froid
Position : 153
Prix indicatif : 3.61 €
Porte Froid Congélateur "260W" IW AV471460
Porte Froid Congélateur "260W" IW AV471460
Position : 153
Prix indicatif : 103.2 €
Porte Froid Réfrigérateur "260W" IW
Porte Froid Réfrigérateur "260W" IW
Position : 155
Prix indicatif : 111.05 €
COUVERCLE Froid BALCONNET Supérieur 140 TRANSPARENT BLEU
COUVERCLE Froid BALCONNET Supérieur 140 TRANSPARENT BLEU
Position : 156
Prix indicatif : 19.47 €
Balconnnet Froid Supérieur + Inférieur Supérieur
Balconnnet Froid Supérieur + Inférieur Supérieur
Position : 157
Prix indicatif : 26.04 €
Balconnnet Froid Supérieur OU CENTRAL 140 SW
Balconnnet Froid Supérieur OU CENTRAL 140 SW
Position : 157
Prix indicatif : 17.1 €
Balconnnet Froid 1/2
Balconnnet Froid 1/2
Position : 158
Prix indicatif : 18.42 €
Balconnnet Froid 1/2 VBE280#2
Balconnnet Froid 1/2 VBE280#2
Position : 158
Prix indicatif : 17.49 €
SUPPORT Froid OEUFS
SUPPORT Froid OEUFS
Position : 159
Prix indicatif : 6.75 €
Balconnnet Froid BOUTEILLES
Balconnnet Froid BOUTEILLES
Position : 160
Prix indicatif : 40.98 €
Balconnnet Froid BOUTEILLES Inférieur 260 SW
Balconnnet Froid BOUTEILLES Inférieur 260 SW
Position : 160
Prix indicatif : 21.41 €
CACHE Froid VIS POIGNEE PORTE IW
CACHE Froid VIS POIGNEE PORTE IW
Position : 164
Prix indicatif : 2.46 €
CACHE Froid VIS Blanc SW
CACHE Froid VIS Blanc SW
Position : 164
Prix indicatif : 2.58 €
CACHE Froid Charnière Supérieur DROIT SW
CACHE Froid Charnière Supérieur DROIT SW
Position : 165
Prix indicatif : 5.34 €
CACHE Froid Charnière Supérieur Droit
CACHE Froid Charnière Supérieur Droit
Position : 165
Prix indicatif : 5.46 €
CACHE Froid Charnière Supérieur GAUCHE (délais 2 mois)
CACHE Froid Charnière Supérieur GAUCHE (délais 2 mois)
Position : 166
Prix indicatif : 4.54 €
CACHE Froid Charnière Supérieur Gauche
CACHE Froid Charnière Supérieur Gauche
Position : 166
Prix indicatif : 4.31 €
BUTEE Froid Gauche Porte Congélateur
BUTEE Froid Gauche Porte Congélateur
Position : 170
Prix indicatif : 4.98 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 201
Prix indicatif : 67.61 €
ENTRETOISE Froid CONDENSEUR
ENTRETOISE Froid CONDENSEUR
Position : 203
Prix indicatif : 2.38 €
SUPPORT Froid FIXATION RELAIS
SUPPORT Froid FIXATION RELAIS
Position : 206
Prix indicatif : 21.58 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 6.13 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 209
Prix indicatif : 9.15 €
RELAIS Froid Démarrage+thermique S65CY QP2-15/D + B45-120
RELAIS Froid Démarrage+thermique S65CY QP2-15/D + B45-120
Position : 211
Prix indicatif : 31 €
RELAIS Froid Démarrage+thermique SK65CY QP2-15/D + B40-105
RELAIS Froid Démarrage+thermique SK65CY QP2-15/D + B40-105
Position : 211
Prix indicatif : 30.03 €
RELAIS Froid Démarrage+thermique LU76CY
RELAIS Froid Démarrage+thermique LU76CY
Position : 211
Prix indicatif : 28.2 €
RELAIS Froid QD76YU
RELAIS Froid QD76YU
Position : 211
Prix indicatif : 32.34 €
RELAIS Froid Démarrage+thermique TWB1355MKS
RELAIS Froid Démarrage+thermique TWB1355MKS
Position : 211
Prix indicatif : 80.76 €
CONDO Froid 4uF
CONDO Froid 4uF
Position : 212
Prix indicatif : 15.97 €
CONDO Froid 4uF (fixation écrou remplacé par fixation clips plastique )
CONDO Froid 4uF (fixation écrou remplacé par fixation clips plastique )
Position : 212
Prix indicatif : 21.26 €
CONDO Froid 3uF
CONDO Froid 3uF
Position : 212
Prix indicatif : 18.43 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.06 €
BAC Froid EAU DEGIVRAGE 260 SW VBE0212
BAC Froid EAU DEGIVRAGE 260 SW VBE0212
Position : 214
Prix indicatif : 22.06 €
BAC Froid DEGIVRAGE av471461
BAC Froid DEGIVRAGE av471461
Position : 214
Prix indicatif : 19.29 €
DESHYDRATEUR Froid
DESHYDRATEUR Froid
Position : 215
Prix indicatif : 8.41 €
DESHYDRATEUR Froid
DESHYDRATEUR Froid
Position : 215
Prix indicatif : 12.43 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 43.31 €
COMPRESSEUR Froid LU76CY remplace par AZ100CY1B
COMPRESSEUR Froid LU76CY remplace par AZ100CY1B
Position : 217
Prix indicatif : 123.75 €
COMPRESSEUR Froid QD76YU remplace par AZ100CY1B
COMPRESSEUR Froid QD76YU remplace par AZ100CY1B
Position : 217
Prix indicatif : 154.33 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 37.82 €
PIED Froid ARRIERE
PIED Froid ARRIERE
Position : 223
Prix indicatif : 4.16 €

Autres vues éclatées Technical

Technical TWDP3451 →
Technical TWC330 →
Technical TNF649A+V →
Technical TC145A →
Technical RN260.3 10604102 →
Technical TNF3701AVS →
Technical TWDP230A+ →
Technical TCB268A+ 710999 →
Technical TC366AT →
Technical TT88E 833662 →
Technical TC238AT+ →
Technical TWDP455TFA →
