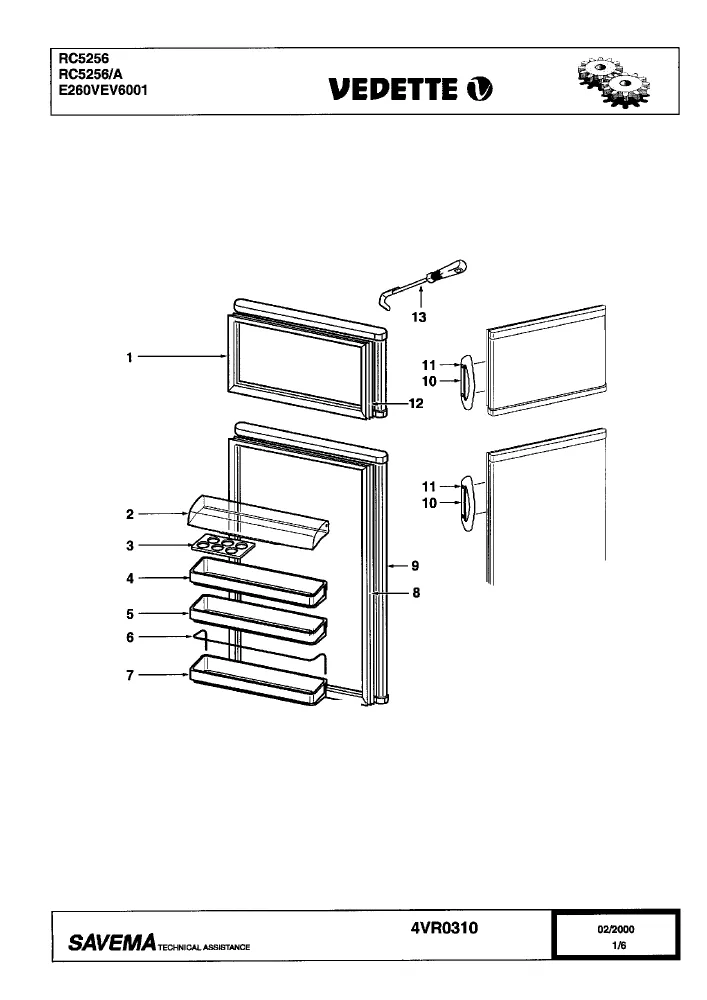

Vue éclatée réfrigérateur VEDETTE RC5256 RC5256A

Name: VEDETTE RC5256 RC5256A
Brand: VEDETTE
SKU: RC5256 RC5256A

Découvrez la vue éclatée complète réfrigérateur VEDETTE RC5256 RC5256A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur VEDETTE RC5256 RC5256A et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée VEDETTE RC5256 RC5256A référence 24 pièces détachées, dont bac froid degivrage 363 205, ampoule froid 15w e14, balconnet froid central, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Froid KLIXON (repère 5, 46.01 €) · RELAIS Froid PTC A1P8 8100 B4N8 8100 (repère 6, 55.93 €) · RELAIS Froid 103N0021 (repère 6, 29.47 €) · Thermostat Froid 077B6038 (repère 7, 73.16 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid DEGIVRAGE 363 205 (repère 3, 47.36 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid Réfrigérateur = épuisé (repère 8, 150673418.05 €) · POIGNEE Froid PORTE Blanc 155999 LG 197MM (entraxe 110mm) (repère 11, 24.71 €) · CHARNIERE Froid Inférieur (repère 11, 72.94 €) · JOINT Froid Congélateur (repère 12, 90.08 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

RELAIS Froid KLIXON (repère 5, 46.01 €) · Thermostat Froid 077B6038 (repère 7, 73.16 €) · JOINT Froid Réfrigérateur = épuisé (repère 8, 150673418.05 €) · BOITIER Froid THERMOSTAT (repère 9, 21.19 €) · JOINT Froid Congélateur (repère 12, 90.08 €) · MANETTE Froid THERMOSTAT E (repère 15)
