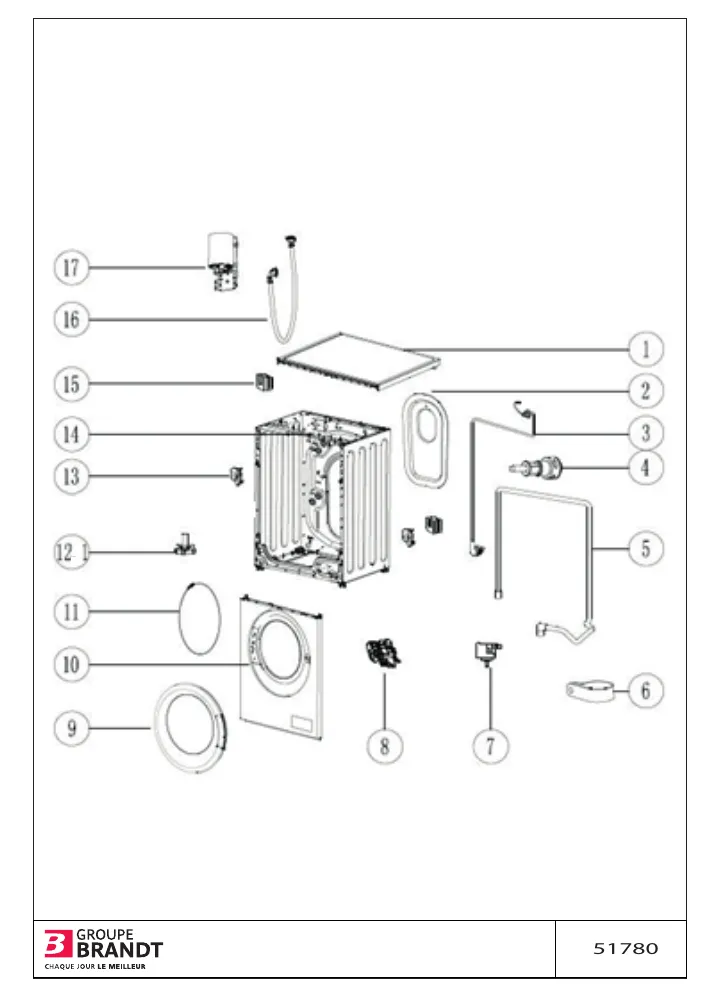

Vue éclatée VEDETTE LFVQ304W LFVQ304W-01

Vue éclatée lave linge VEDETTE LFVQ304W LFVQ304W-01

Name: VEDETTE LFVQ304W LFVQ304W-01
Brand: VEDETTE
SKU: LFVQ304W LFVQ304W-01

Découvrez la vue éclatée complète lave linge VEDETTE LFVQ304W LFVQ304W-01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge VEDETTE LFVQ304W LFVQ304W-01 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée VEDETTE LFVQ304W LFVQ304W-01 référence 21 pièces détachées, dont cable lave-linge alimentation 3 fils, vis lave-linge bridage, tuyau lave-linge vidange, avec leur position sur le schéma constructeur.

Réparer son lave-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : COLLIER Lave-Linge EXTERIEUR (repère 11, 15.46 €) · DURITE Lave-Linge CUVE POMPE + CHAMBRE COMPRESSION (repère 28, 35.06 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT 348MM (repère 32, 23.02 €) · JOINT Lave-Linge ROULEMENT (repère 35, 38.25 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 17, 34.02 €) · COURROIE Lave-Linge 1274PJE 6 6PJE1274 (repère 39, 33.02 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 5, 21.07 €) · POMPE Lave-Linge VIDANGE PX-2-35 HLBT-050A03 (repère 27, 35.5 €) · DURITE Lave-Linge CUVE POMPE + CHAMBRE COMPRESSION (repère 28, 35.06 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : LOGEMENT Lave-Linge RESSORT (repère 15, 6.1 €) · JOINT Lave-Linge ROULEMENT (repère 35, 38.25 €) · ROULEMENT Lave-Linge 6206ZZ (repère 36, 14.3 €) · ROULEMENT Lave-Linge 6207ZZ (repère 36, 20.96 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1800W (repère 42, 48.41 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 17, 34.02 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT 348MM (repère 32, 23.02 €) · JOINT Lave-Linge ROULEMENT (repère 35, 38.25 €) · ROULEMENT Lave-Linge 6206ZZ (repère 36, 14.3 €) · ROULEMENT Lave-Linge 6207ZZ (repère 36, 20.96 €) · COURROIE Lave-Linge 1274PJE 6 6PJE1274 (repère 39, 33.02 €) · AXE Lave-Linge AMORTISSEUR (repère 44, 11.84 €) · AMORTISSEUR Lave-Linge (repère 45, 18.8 €)
