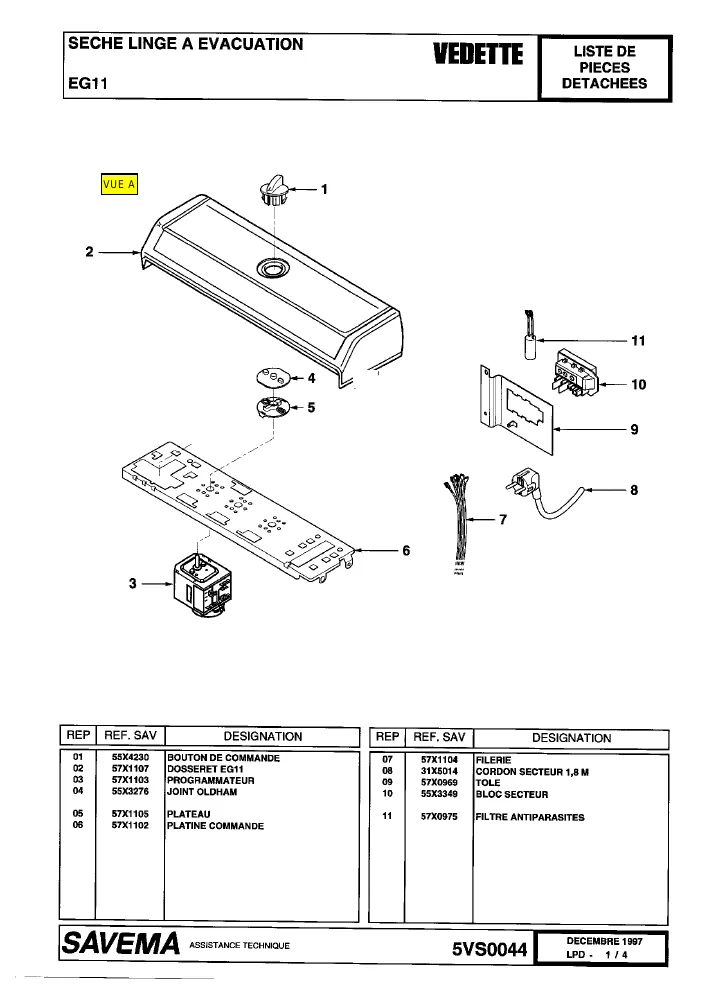

Vue éclatée seche linge VEDETTE EG11

Name: VEDETTE EG11
Brand: VEDETTE
SKU: EG11

Découvrez la vue éclatée complète seche linge VEDETTE EG11, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge VEDETTE EG11 et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée VEDETTE EG11 référence 17 pièces détachées, dont patin sèche-linge plastique, feutre sèche-linge + joint caoutchouc, anneau sèche-linge sortie air, avec leur position sur le schéma constructeur.

Réparer son sèche-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

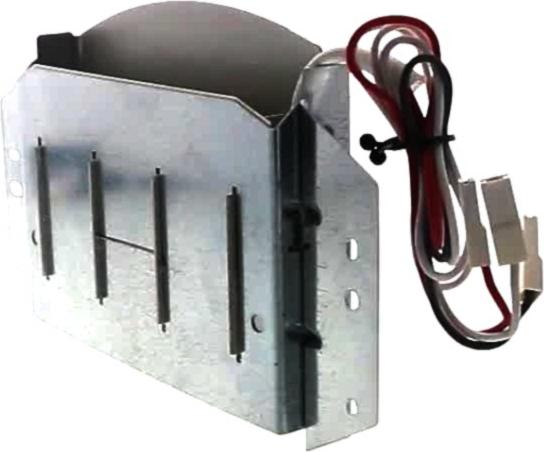

Sur cette vue : RESISTANCE Sèche-Linge 1800W+1000W *promo* REC0001 (repère 0, 47.67 €) · THERMOSTAT Sèche-Linge NC130 130° "remplacé usine par 150°" (repère 17, 14.64 €) · Thermostat Sèche-Linge SECURITE NC150 (repère 18, 13.64 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : CONDENSATEUR 8uF 450V (repère 15, 10.94 €) · COURROIE 278H4 (repère 18, 12.29 €) · KIT Sèche-Linge POULIE + COURROIE TAMBOUR (repère 20, 60.39 €) · COURROIE Sèche-Linge 1965H6 MAEL (repère 21, 24.09 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : PATIN Sèche-Linge PLASTIQUE (repère 2, 27.74 €) · FEUTRE Sèche-Linge + JOINT CAOUTCHOUC (repère 3) · FEUTRE Sèche-Linge GAINE (repère 20).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : TUYAU Sèche-Linge EVACUATION D100mm 3m (repère 11, 21.2 €) · FILTRE Sèche-Linge + SUPPORT (repère 12) · FILTRE Sèche-Linge (repère 13, 25.66 €) · FEUTRE Sèche-Linge GAINE (repère 20).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PATIN Sèche-Linge PLASTIQUE (repère 2, 27.74 €) · FEUTRE Sèche-Linge + JOINT CAOUTCHOUC (repère 3) · FILTRE Sèche-Linge + SUPPORT (repère 12) · FILTRE Sèche-Linge (repère 13, 25.66 €) · CONDENSATEUR 8uF 450V (repère 15, 10.94 €) · THERMOSTAT Sèche-Linge NC130 130° "remplacé usine par 150°" (repère 17, 14.64 €) · COURROIE 278H4 (repère 18, 12.29 €) · Thermostat Sèche-Linge SECURITE NC150 (repère 18, 13.64 €)
