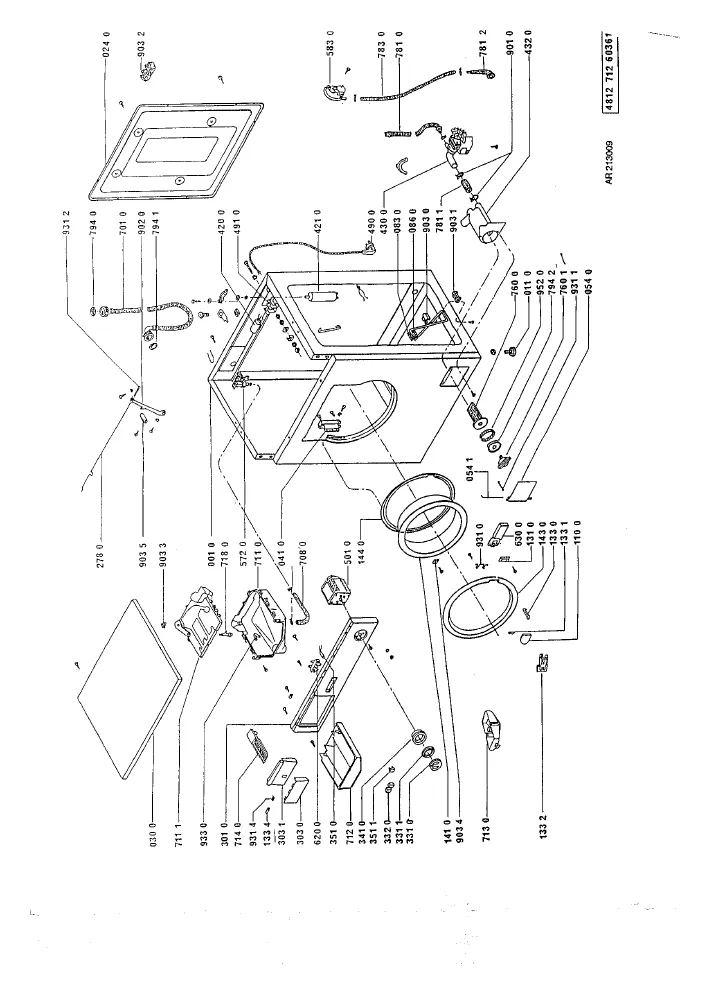

Vue éclatée lave linge IGNIS AWL412 854041229100

Name: IGNIS AWL412 854041229100
Brand: IGNIS
SKU: AWL412 854041229100

Découvrez la vue éclatée complète lave linge IGNIS AWL412 854041229100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge IGNIS AWL412 854041229100 et éviter les pannes imprévues. 28 pièces référencées.

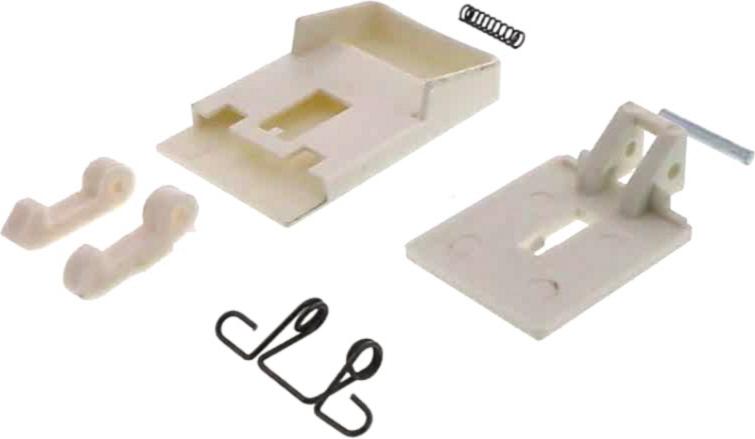

Cette vue éclatée IGNIS AWL412 854041229100 référence 28 pièces détachées, dont charniere lave-linge hublot, support lave-linge securite de porte, poignee lave-linge hublot complete, avec leur position sur le schéma constructeur.

Réparer son lave-linge IGNIS : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

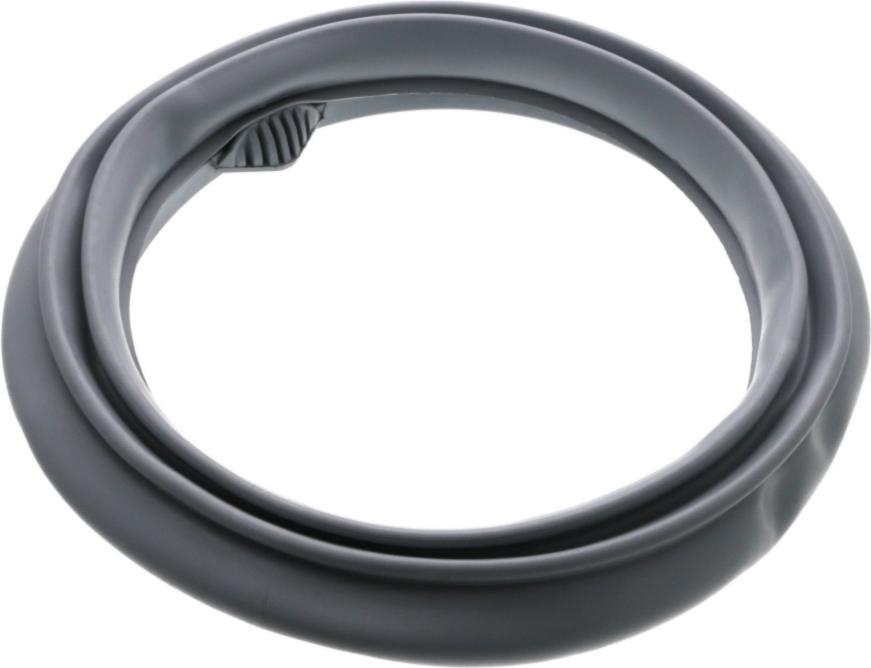

Sur cette vue : JOINT Lave-Linge HUBLOT 800-1200T (repère 1900, 36.84 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 1910, 19.45 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 1910, 48.88 €) · DURITE Lave-Linge BAC/CUVE AV200320 (repère 7080, 18.82 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge (repère 2710, 19.45 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

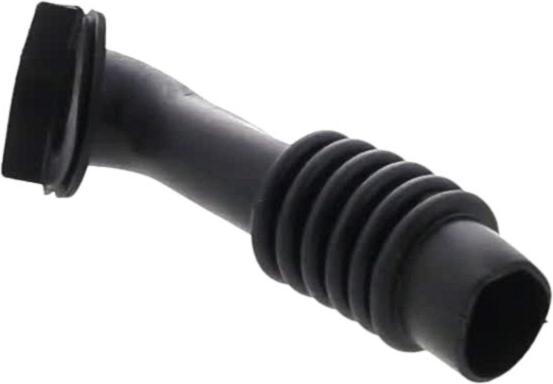

Sur cette vue : Pompe de vidange Lave-Linge (repère 4300, 28.3 €) · DURITE Lave-Linge CUVE/FILTRE (repère 7540, 18.65 €) · DURITE Lave-Linge FILTRE-POMPE 160mm (repère 7810, 13.18 €) · TUYAU Lave-Linge VIDANGE (repère 7810, 13.63 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge CROCHET POIGNEE HUBLOT (repère 9310, 14.72 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge HUBLOT 800-1200T (repère 1900, 36.84 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT (repère 1910, 19.45 €) · COLLIER Lave-Linge JOINT HUBLOT Avant (repère 1910, 48.88 €) · COURROIE Lave-Linge (repère 2710, 19.45 €) · DURITE Lave-Linge CUVE/FILTRE (repère 7540, 18.65 €) · DURITE Lave-Linge FILTRE-POMPE 160mm (repère 7810, 13.18 €) · FILTRE Lave-Linge POMPE COMPLET (repère 9520, 18.17 €)
