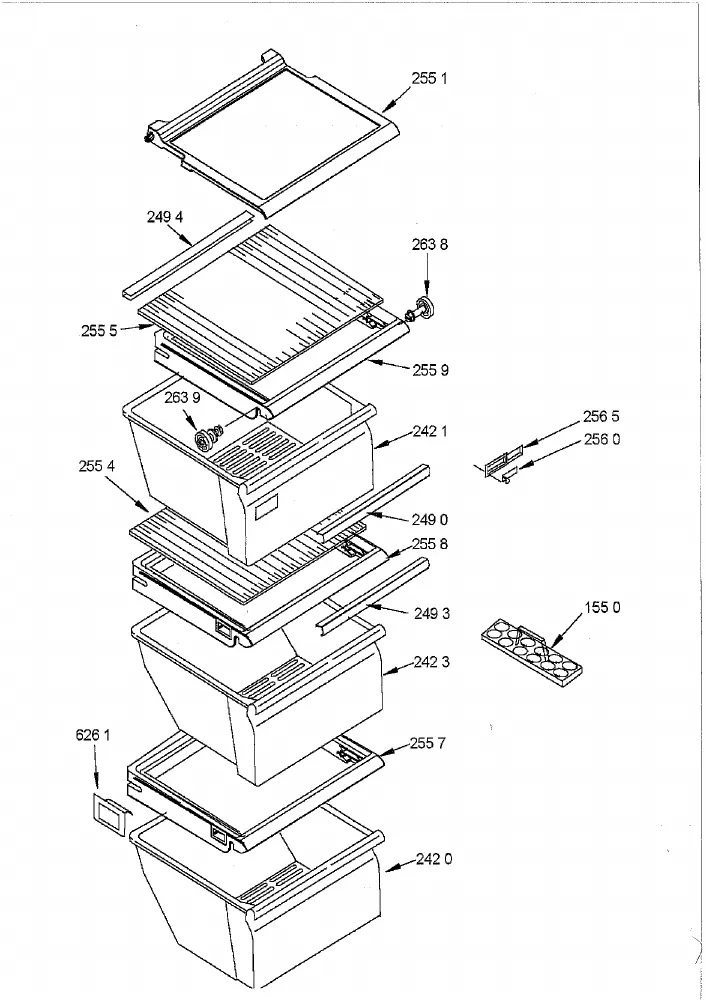

Vue éclatée réfrigérateur BAUKNECHT KSN7071A 855035101000
Découvrez la vue éclatée complète réfrigérateur BAUKNECHT KSN7071A 855035101000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BAUKNECHT KSN7071A 855035101000 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
CHARNIERE Froid Inférieur Porte Réfrigérateur (epuisée remplacée par butée)
Position : 402
Prix indicatif : 27.6 €
BUTEE Froid Inférieur Porte Réfrigérateur
Position : 470
Prix indicatif : 29.01 €
BUTEE Froid CHARNIERE Porte Inférieur
Position : 471
Prix indicatif : 28.59 €
PLINTHE Froid
Position : 700
Prix indicatif : 75.26 €
POIGNEE Froid PORTE
Position : 1110
Prix indicatif : 305.04 €
CLAPET Froid DISTRIB GLACE COMPLET
Position : 1312
Prix indicatif : 154926156.32 €
GUIDE Froid GLACON
Position : 1313
LEVIER Froid DISTRIB GLACES
Position : 1314
Prix indicatif : 49.12 €
RESSORT Froid RETARDATEUR
Position : 1317
Prix indicatif : 44.62 €
PROFIL Froid PORTE
Position : 1510
Prix indicatif : 5.02 €
DOUILLE Froid SUPPORT BOUTEILLES
Position : 1542
Prix indicatif : 15.95 €
CLIPS Froid PION
Position : 1543
Prix indicatif : 6.64 €
BARRE Froid BALCONNET BOUTEILLES
Position : 1544
Prix indicatif : 48.74 €
BARRE Froid BALCONNET BOUTEILLES
Position : 1546
Prix indicatif : 33.38 €
SUPPORT Froid OEUFS
Position : 1550
Prix indicatif : 36.17 €
JOINT Froid PORTE Réfrigérateur
Position : 1910
Prix indicatif : 91.13 €
JOINT Froid PORTE Congélateur 1760*393
Position : 1911
Prix indicatif : 95.24 €
SUPPORT Froid COUVERCLE FAB A GLACE
Position : 2392
Prix indicatif : 12.2 €
COUVERCLE Froid FAB A GLACE
Position : 2394
Prix indicatif : 30.64 €
FABRIQUE Froid GLACE
Position : 2394
Prix indicatif : 222.72 €
BAC Froid DISTRIB GLACE
Position : 2397
ENJOLIVEUR Froid PANIER Congélateur
Position : 2414
Prix indicatif : 31.72 €
CLAYETTE Froid GRILLE Congélateur
Position : 2423
Prix indicatif : 36.77 €
PROFIL Froid ARRIERE CLAYETTE
Position : 2493
Prix indicatif : 14.05 €
BARRE Froid Inférieur BALCONNET
Position : 2494
Prix indicatif : 21.32 €
CACHE Froid AMPOULE
Position : 2517
Prix indicatif : 40.12 €
CADRE Froid DESSUS BAC CENTRAL
Position : 2559
Prix indicatif : 81.25 €
GLISSIERE Froid Congélateur Inférieur DROITE
Position : 2610
Prix indicatif : 14.23 €
GLISSIERE Froid Congélateur Inférieur GAUCHE
Position : 2611
Prix indicatif : 13.05 €
GLISSIERE Froid Congélateur CENTRALE GAUCHE
Position : 2612
Prix indicatif : 17.6 €
GLISSIERE Froid Congélateur CENTRALE DROITE
Position : 2613
Prix indicatif : 16.59 €
GLISSIERE Froid Congélateur SUPERIEURE DROITE
Position : 2636
Prix indicatif : 12.25 €
GLISSIERE Froid Congélateur SUPERIEURE GAUCHE
Position : 2637
Prix indicatif : 14.67 €
AXE Froid Droit SUPPORT CLAYETTE
Position : 2638
Prix indicatif : 16.33 €
AXE Froid Gauche SUPPORT CLAYETTE
Position : 2639
Prix indicatif : 16.44 €
MOTEUR Froid FABRIQUE A GLACE
Position : 4000
COMPRESSEUR Froid NBU1118Y
Position : 4020
Prix indicatif : 153 €
JOINT Froid
Position : 4071
RECEPTEUR Froid INFRAROUGE
Position : 4380
Prix indicatif : 102.06 €
CONVOYEUR Froid AIR
Position : 4403
Prix indicatif : 131.26 €
SUPPORT Froid CLAPET AIR
Position : 4404
Prix indicatif : 17.24 €
CONVOYEUR Froid
Position : 4405
Prix indicatif : 33.14 €
CLAPET Froid REGUL AIR Réfrigérateur
Position : 4406
Prix indicatif : 33.81 €
GRILLE Froid FILTRE ANTI BACTERIEN
Position : 4408
Prix indicatif : 31.2 €
MOTEUR Froid VENTILATEUR CONDENS
Position : 4420
Prix indicatif : 151.97 €
TURBINE Froid VENTILATEUR CONDENSEUR
Position : 4430
Prix indicatif : 12.74 €
ELECTROVANNE Froid 2V
Position : 5710
Prix indicatif : 104.53 €
RELAIS Froid DEMARRAGE TX1CA AE18BQ6
Position : 6140
Prix indicatif : 24.15 €
PIECE DEFINITIVEMENT EPUISEE EN USINE
Position : 6201
Interrupteur Froid PORTE Réfrigérateur WP11 W10398859 5E4-25T85-U wp11
Position : 6204
Prix indicatif : 15.99 €
Interrupteur Froid
Position : 6210
Prix indicatif : 21.87 €
DEFLECTEUR Froid
Position : 6261
AMPOULE Froid 40W J6
Position : 6510
Prix indicatif : 10.07 €
AMPOULE Froid 10W E12 230v E
Position : 6512
SONDE Froid
Position : 6917
Prix indicatif : 67.86 €
TUYAU Froid DISTRIBUTEUR+RACCORD
Position : 7010
TUYAU Froid ALIMENTATION 9 Metres D8
Position : 7110
Prix indicatif : 47.06 €
COUVERCLE Froid DIFFUSEUR Droit AIR
Position : 7431
Prix indicatif : 25.27 €
EVAPORATEUR Froid
Position : 7450
Prix indicatif : 125.26 €
DESHYDRATEUR Froid 10GR 2SORTIES
Position : 7640
Prix indicatif : 11.22 €
BOUCHON Froid FILTRE
Position : 7810
Prix indicatif : 27.01 €
RACCORD Froid TUYAU 1/4-5/16 (6mm/8mm)
Position : 7811
Prix indicatif : 21.66 €
FILTRE Froid CARTOUCHE
Position : 7818
Prix indicatif : 41.03 €
CROCHET Froid
Position : 9005
Prix indicatif : 9.44 €
ECROU Froid D=6,35
Position : 9117
Prix indicatif : 2.43 €
RESSORT Froid
Position : 9300
Prix indicatif : 8.1 €
RAIL Froid GLISSIERE
Position : 9301
Prix indicatif : 10.84 €
RESSORT Froid LEVIER
Position : 9302
