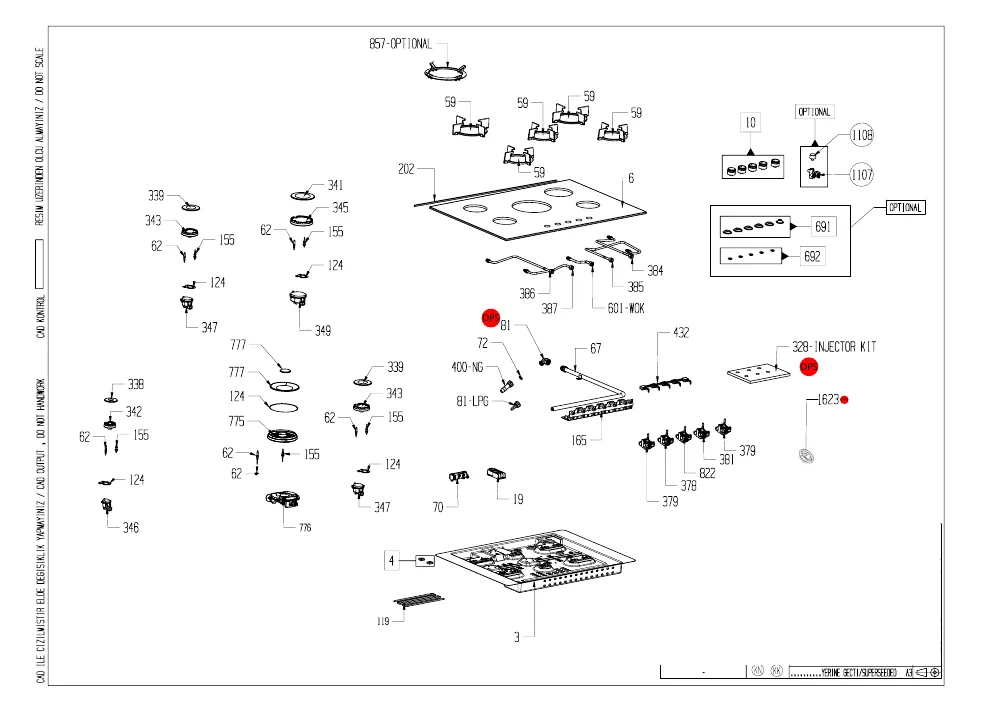

Vue éclatée plaque de cuisson BEKO HILW75222S 7712287620

Name: BEKO HILW75222S 7712287620
Brand: BEKO
SKU: HILW75222S 7712287620

Découvrez la vue éclatée complète plaque de cuisson BEKO HILW75222S 7712287620, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson BEKO HILW75222S 7712287620 et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée BEKO HILW75222S 7712287620 référence 26 pièces détachées, dont manette plaque gaz, support plaque casserole grand modèle, support plaque casserole pm, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : CLIPS Cuisinière BOUGIE (repère 68, 5.85 €) · JOINT Cuisinière BRULEUR Rapide (repère 124, 8.32 €) · JEU Plaque Injecteur Gaz Butane (repère 328, 24.66 €) · CHAPEAU Plaque BRULEUR Auxiliaire (repère 338, 20.91 €).

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : MANETTE Plaque GAZ (repère 10, 21.5 €) · THERMOCOUPLE Plaque COURT 540mm WOK A EMBOITER (repère 155, 26.51 €) · THERMOCOUPLE Cuisinière L=520mm (repère 155, 26.77 €) · ECROU Cuisinière THERMOCOUPLE (repère 240, 4.66 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CLIPS Cuisinière BOUGIE (repère 68, 5.85 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 11 €) · JOINT Cuisinière BRULEUR Rapide (repère 124, 8.32 €) · JOINT Plaque S/R (repère 124, 8.17 €) · JOINT Plaque Auxiliaire (repère 124, 8.26 €) · PATIN Plaque GRILLE unitaire (repère 566, 6.64 €) · JOINT Cuisinière BOUGIE Inférieur (repère 654, 6.2 €)
