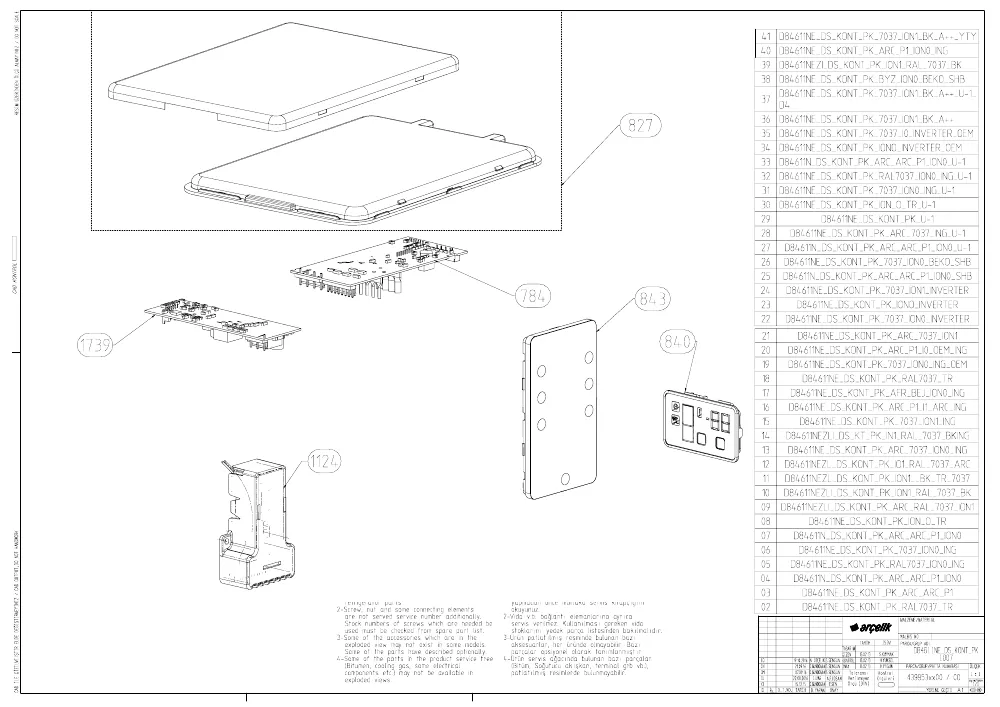

Vue éclatée réfrigérateur BEKO DN161220DX 7285141494
Découvrez la vue éclatée complète réfrigérateur BEKO DN161220DX 7285141494, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO DN161220DX 7285141494 et éviter les pannes imprévues. 40 pièces référencées.
Cette vue éclatée BEKO DN161220DX 7285141494 référence 40 pièces détachées, dont charniere froid supérieur, deshydrateur froid, pied froid avant gauche, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

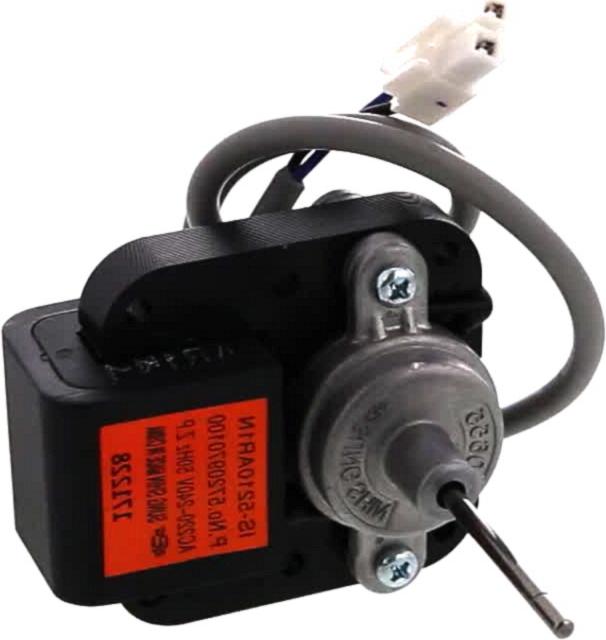

Sur cette vue : COMPRESSEUR Froid (repère 30, 134.5 €) · AMORTISSEUR Froid COMPRESSEUR (repère 33, 7.06 €) · MOTEUR Froid VENTILATEUR COMPRESSEUR (repère 1705, 59.1 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid TEMPERATURE (repère 364, 27.71 €) · TURBINE Froid VENTILATEUR (repère 720, 14.49 €) · MOTEUR Froid VENTILATEUR (repère 724, 59.85 €) · SONDE Froid THERMIQUE (repère 771, 34.17 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 720, 14.49 €) · MOTEUR Froid VENTILATEUR (repère 724, 59.85 €) · TURBINE Froid MOTEUR VENT COMP (repère 1353, 11.73 €) · MOTEUR Froid VENTILATEUR COMPRESSEUR (repère 1705, 59.1 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

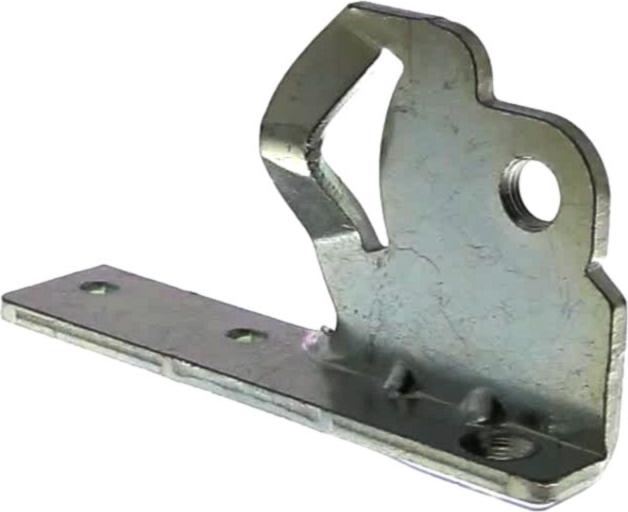

Sur cette vue : CHARNIERE Froid Supérieur (repère 14, 30.02 €) · BUTEE Froid ARRET PORTE (repère 232, 5.5 €) · CHARNIERE Froid CENTRALE (repère 601, 22.12 €) · CHARNIERE Froid Inférieur (repère 832, 36.79 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

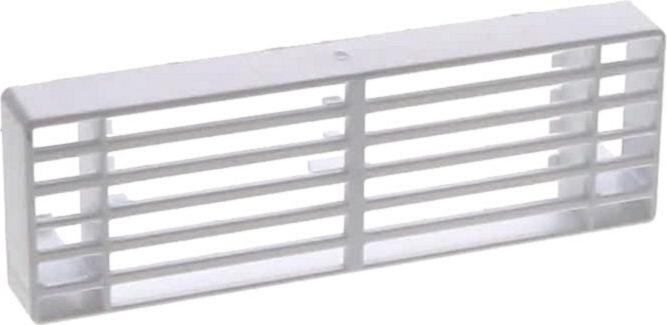

AMORTISSEUR Froid COMPRESSEUR (repère 33, 7.06 €) · SUPPORT Froid FILTRE CHARBON (repère 639, 10.13 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
