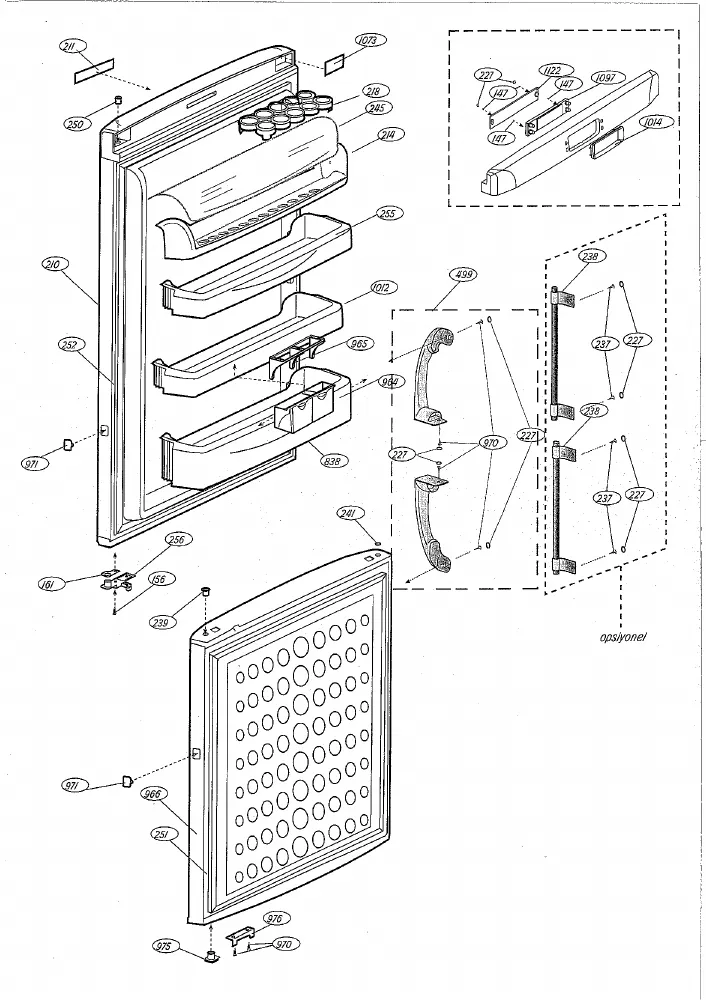

Vue éclatée réfrigérateur BEKO CNE32100 7202547613
Découvrez la vue éclatée complète réfrigérateur BEKO CNE32100 7202547613, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO CNE32100 7202547613 et éviter les pannes imprévues. 69 pièces référencées.
Cette vue éclatée BEKO CNE32100 7202547613 référence 69 pièces détachées, dont interrupteur froid lumiere, charniere froid inférieur, charnier froid supérieur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid (repère 30, 137.15 €) · COUVERCLE Froid COMPRESSEUR (repère 31, 9.59 €) · RELAIS Froid THERMIQUE B019DBUJZC (repère 39, 21.5 €) · RELAIS Froid Démarrage+thermique (repère 39, 44.8 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Inférieur (repère 13, 12.3 €) · JOINT Froid SILENT BLOC (repère 33, 6.33 €) · RONDELLE Froid CHARNIERE Inférieur (repère 100, 2.56 €) · CACHE Froid CHARNIERE (repère 113, 9.63 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid SILENT BLOC (repère 33, 6.33 €) · RELAIS Froid KLIXON NU1114Y-NS1114Y (repère 39, 39.26 €) · CONDENSATEUR Froid DEMARRAGE (repère 48, 30.19 €) · CONDENSATEUR Froid 4.5UF (repère 48, 25.64 €) · JOINT Froid Réfrigérateur (repère 251, 54.48 €) · JOINT Froid Congélateur (repère 252, 35.71 €) · THERMOSTAT Froid (repère 704, 66.61 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
