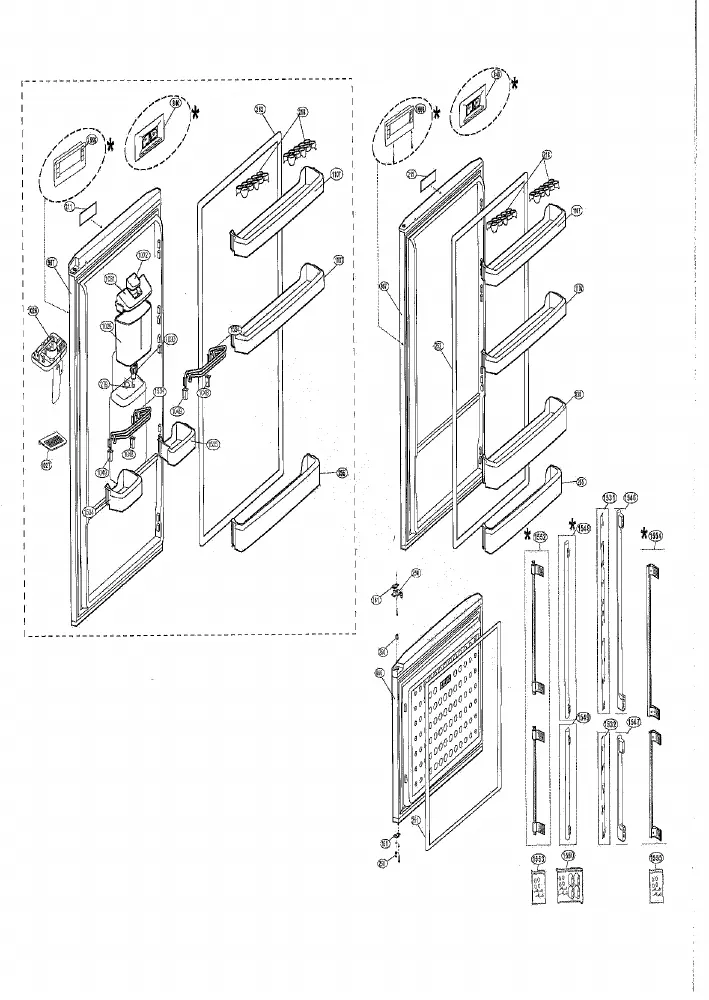

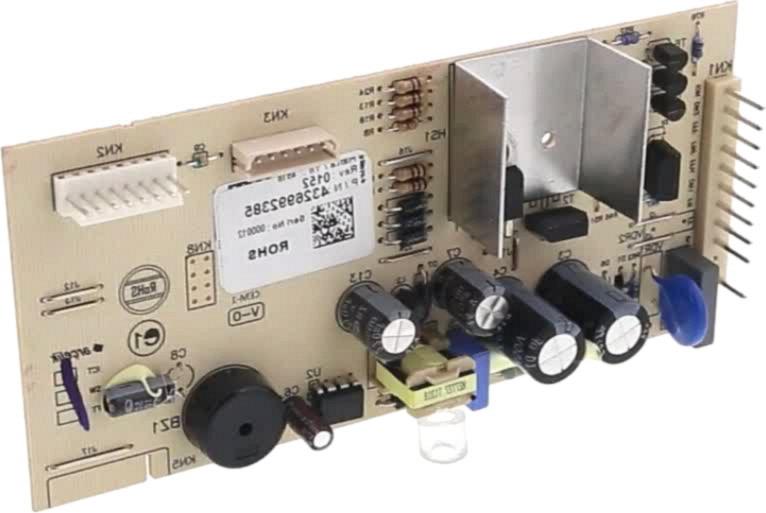

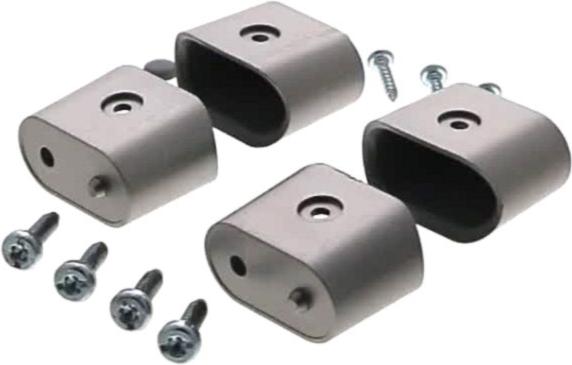

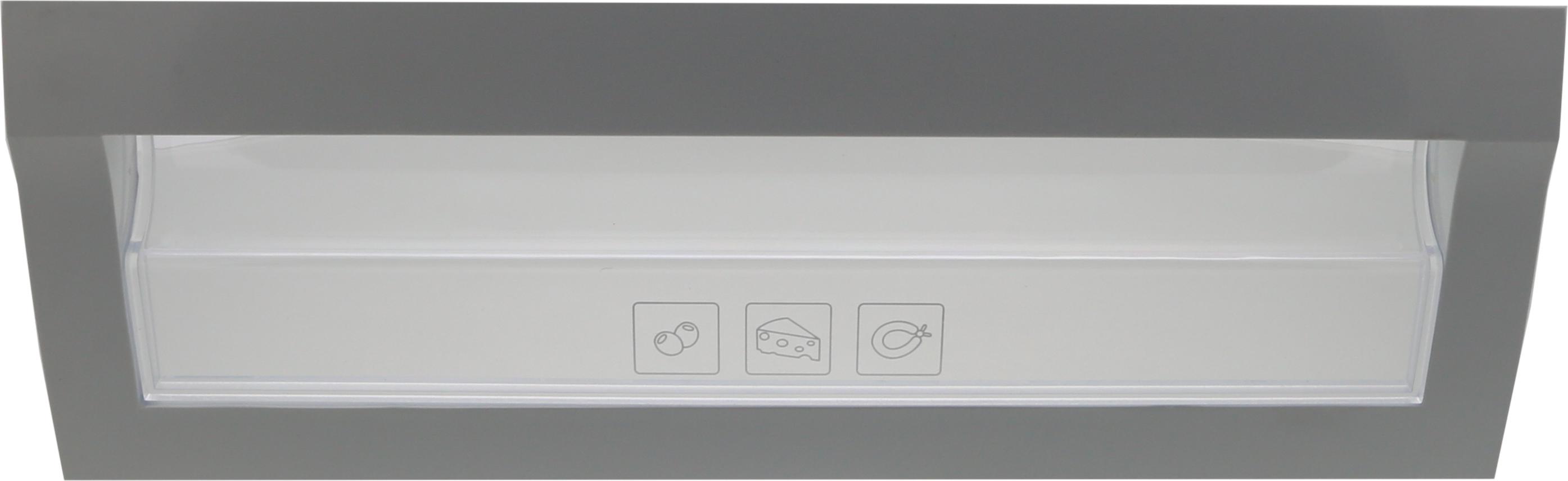

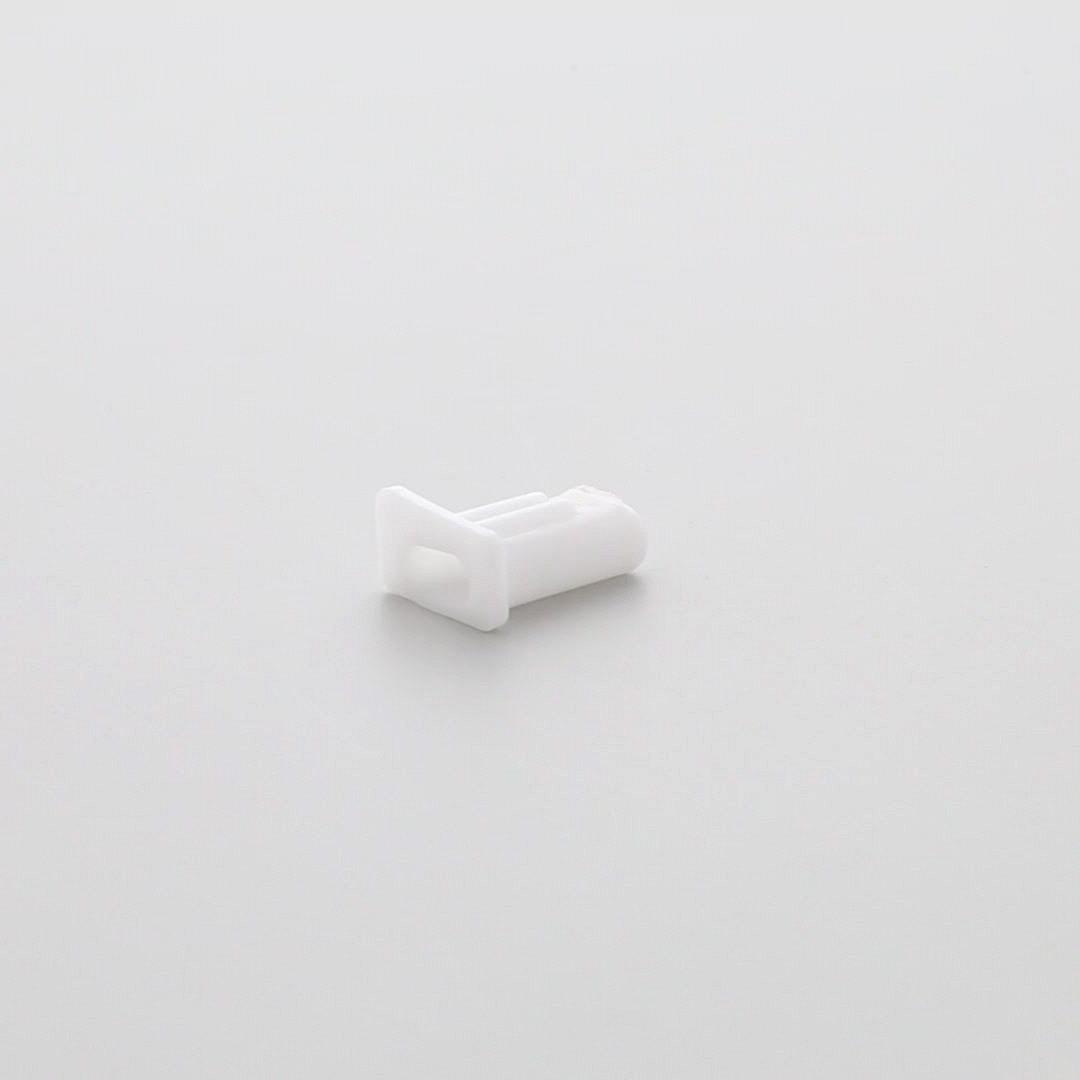

Vue éclatée réfrigérateur BEKO CNE60520D 7245347614
Découvrez la vue éclatée complète réfrigérateur BEKO CNE60520D 7245347614, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO CNE60520D 7245347614 et éviter les pannes imprévues. 48 pièces référencées.
Cette vue éclatée BEKO CNE60520D 7245347614 référence 48 pièces détachées, dont interrupteur froid lampe, deshydrateur froid, compresseur froid ns1121y, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

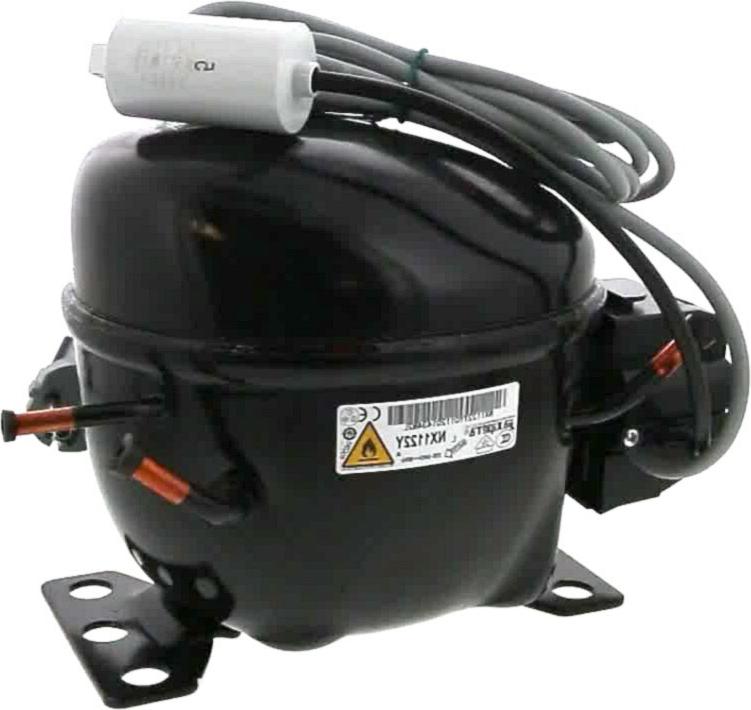

Sur cette vue : COMPRESSEUR Froid NS1121Y (repère 30, 352.19 €) · COUVERCLE Froid COMPRESSEUR (repère 31, 10.14 €) · AMORTISSEUR Froid COMPRESSEUR (repère 33, 6.32 €) · RELAIS Froid DEMARRAGE E8EA19E61 16K7AB QP3-15E190519 (repère 43, 29.9 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 720, 12.39 €) · MOTEUR Froid VENTILATEUR (repère 724, 56.32 €) · SONDE Froid THERMIQUE (repère 771, 29.88 €) · MOTEUR Froid VENTILATEUR COMPRESSEUR (repère 1705, 66.83 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 720, 12.39 €) · MOTEUR Froid VENTILATEUR (repère 724, 56.32 €) · MOTEUR Froid Ventilation Evaporateur (repère 973, 54.06 €) · TURBINE Froid MOTEUR VENT COMP (repère 1353, 14.23 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid PORTE Congélateur 805*660 (repère 251, 46.21 €) · JOINT Froid PORTE Réfrigérateur 995*802 (repère 252, 53.05 €) · JOINT Froid BOUCHON RESERVOIR (repère 279, 12.74 €) · CHARNIERE Froid DRT PORTILLON (repère 332, 13.15 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Froid COMPRESSEUR (repère 33, 6.32 €) · KLIXON Froid (repère 44, 21.63 €) · JOINT Froid PORTE Congélateur 805*660 (repère 251, 46.21 €) · JOINT Froid PORTE Réfrigérateur 995*802 (repère 252, 53.05 €) · JOINT Froid BOUCHON RESERVOIR (repère 279, 12.74 €) · CACHE Froid FILTRE (repère 639, 6.23 €)
