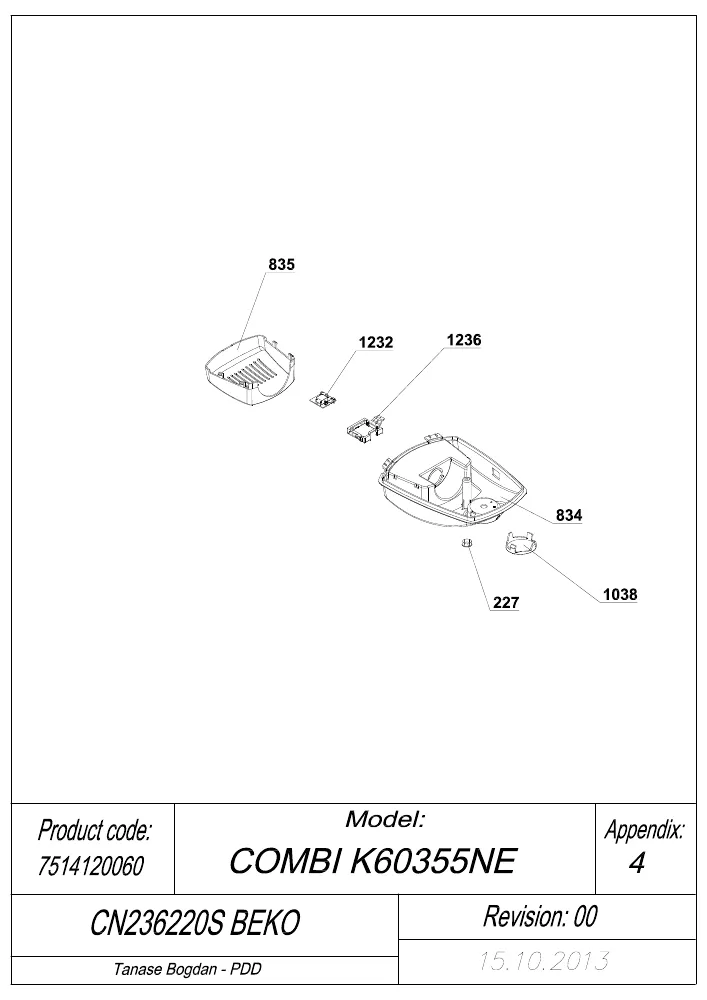

Vue éclatée réfrigérateur BEKO CN236220S 7514120060
Découvrez la vue éclatée complète réfrigérateur BEKO CN236220S 7514120060, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO CN236220S 7514120060 et éviter les pannes imprévues. 33 pièces référencées.
Cette vue éclatée BEKO CN236220S 7514120060 référence 33 pièces détachées, dont interrupteur froid lumiere, charniere froid supérieur droit, compresseur froid nb1114y ntz145mt r600a, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid NB1114Y NTZ145MT R600A (repère 30, 166.25 €) · COMPRESSEUR Froid TG1114Y R600A (repère 30, 157.22 €) · RELAIS Froid DEMARRAGE (repère 39, 51.42 €) · RELAIS Froid KLIXON NU1114Y-NS1114Y (repère 39, 37.07 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid TEMPERATURE (repère 716, 25.64 €) · MOTEUR Froid VENTILATEUR EVAPORATEUR REFRIGERATEUR COMPLET (repère 973, 59.35 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : SUPPORT Froid MOTEUR (repère 722, 8.12 €) · MOTEUR Froid Ventilation Evaporateur (repère 724, 59.24 €) · MOTEUR Froid VENTILATEUR EVAPORATEUR REFRIGERATEUR COMPLET (repère 973, 59.35 €) · MOTEUR Froid Ventilation EVAO (repère 973, 56.31 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur Droit (repère 14, 18.47 €) · JOINT Froid PORTE 735*575 Congélateur (repère 496, 47.06 €) · CHARNIERE Froid CENTRALE (repère 601, 13.79 €) · BUTEE Froid METAL PORTE Supérieur (repère 985, 5.39 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
RELAIS Froid KLIXON NU1114Y-NS1114Y (repère 39, 37.07 €) · JOINT Froid PORTE 735*575 Congélateur (repère 496, 47.06 €)
