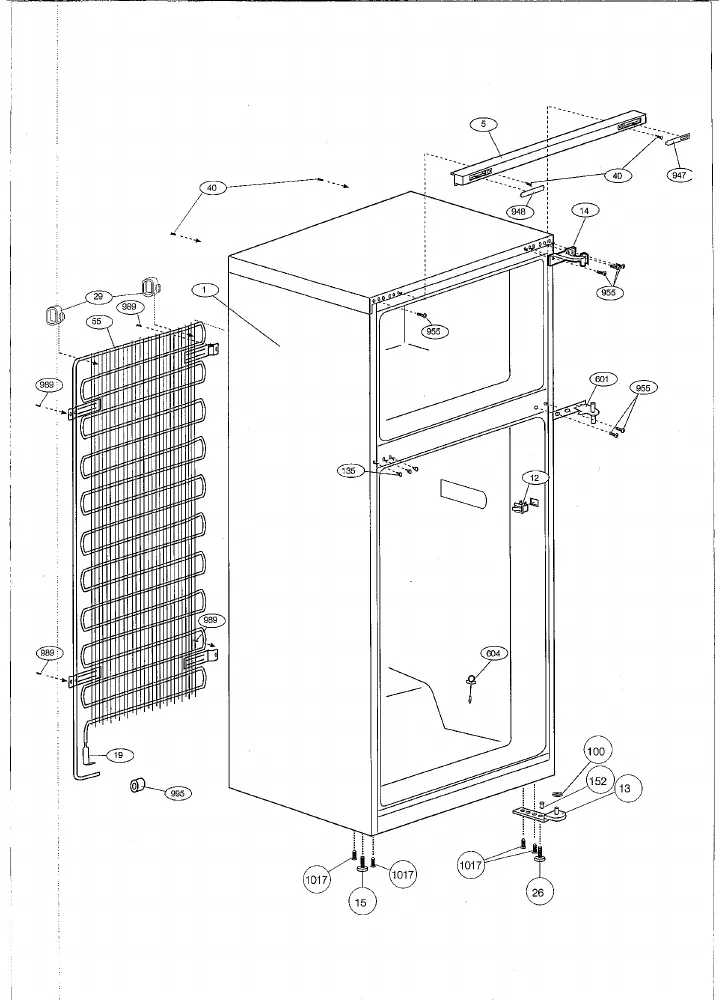

Vue éclatée réfrigérateur BEKO DSE25022 7233347614
Découvrez la vue éclatée complète réfrigérateur BEKO DSE25022 7233347614, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO DSE25022 7233347614 et éviter les pannes imprévues. 34 pièces référencées.
Cette vue éclatée BEKO DSE25022 7233347614 référence 34 pièces détachées, dont manette froid thermostat, thermostat froid k59l2086, interrupteur froid lumiere, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid THERMOSTAT (repère 3, 12.54 €) · Thermostat Froid K59L2086 (repère 4, 62.5 €) · COMPRESSEUR 1/6 R600A TT1112GY (repère 30, 137.69 €) · RELAIS Froid DEM+KLIXON MM1080Y HTK55A (repère 44, 44.6 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TIGE Froid DEGIVRAGE (repère 604, 6.78 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid SUPERIEURE (repère 14, 11.21 €) · JOINT Froid SILENT BLOC (repère 33, 6.72 €) · RONDELLE Froid CHARNIERE Inférieur (repère 100, 2.58 €) · BUTEE Froid PORTE Réfrigérateur (repère 161, 8.1 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT (repère 3, 12.54 €) · Thermostat Froid K59L2086 (repère 4, 62.5 €) · JOINT Froid SILENT BLOC (repère 33, 6.72 €) · RELAIS Froid DEM+KLIXON MM1080Y HTK55A (repère 44, 44.6 €)
