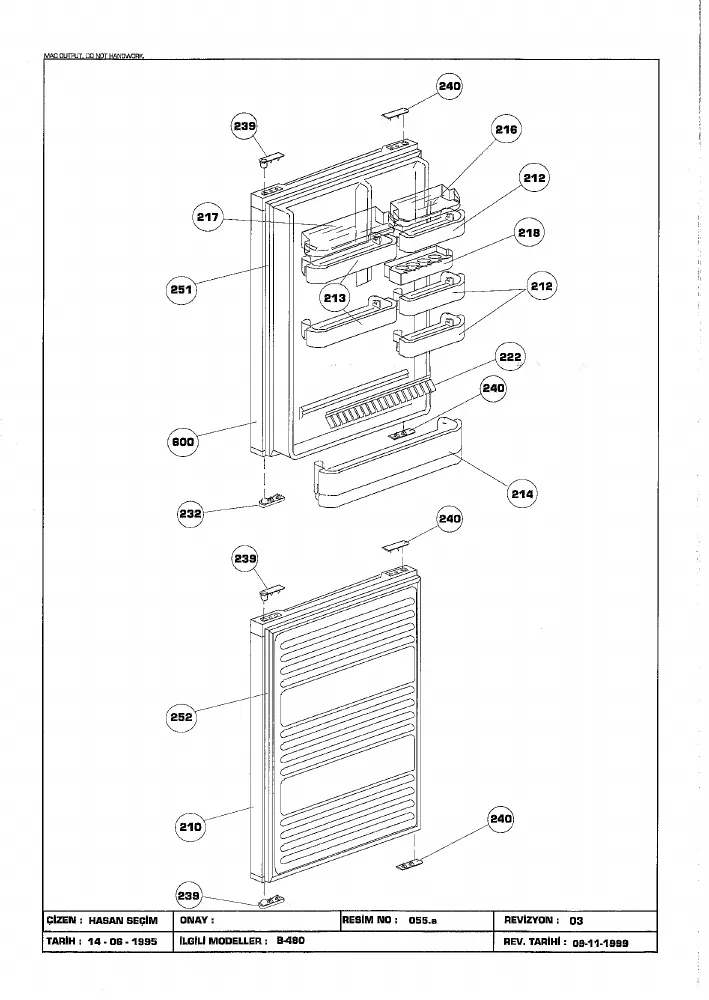

Vue éclatée réfrigérateur BEKO CRF4800 6145487140
Découvrez la vue éclatée complète réfrigérateur BEKO CRF4800 6145487140, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO CRF4800 6145487140 et éviter les pannes imprévues. 40 pièces référencées.
Cette vue éclatée BEKO CRF4800 6145487140 référence 40 pièces détachées, dont thermostat froid k59p3129, thermostat froid 077b1-6169, thermostat froid 077b6506, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

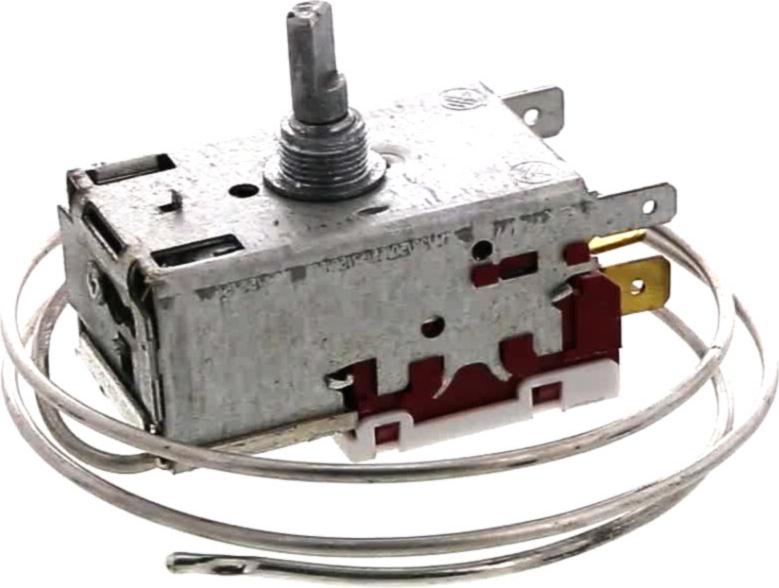

Sur cette vue : THERMOSTAT Froid K59P3129 (repère 4, 53.97 €) · Thermostat Froid 077B1-6169 (repère 4, 59.83 €) · Thermostat Froid 077B6506 (repère 4, 64.74 €) · Thermostat Froid K59P4971 3ART229A172 (repère 4, 63.25 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid DEGIVRAGE (repère 132, 27.63 €) · TIGE Froid DEGIVRAGE (repère 604, 7.18 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Inférieur (repère 13, 25.01 €) · ENTRETOISE Froid CHARNIERE (repère 100, 9.87 €) · DOUILLE Froid Charnière Inférieur (repère 239, 7.81 €) · CACHE Froid TROU AXE CHARNIERE (repère 240, 6.56 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Froid K59P3129 (repère 4, 53.97 €) · Thermostat Froid 077B1-6169 (repère 4, 59.83 €) · Thermostat Froid 077B6506 (repère 4, 64.74 €) · Thermostat Froid K59P4971 3ART229A172 (repère 4, 63.25 €) · RELAIS Froid Thermostat 4TM 149NFBYY-73 149NFBYY 73 (repère 44, 24.14 €) · RELAIS Froid Thermostat MINU MSDA3 (repère 44, 17.06 €) · RELAIS Froid Thermostat MRP332AMK3001 (repère 44, 27.4 €) · CONDENSATEUR Froid DEMARRAGE 5uF (repère 48, 29.52 €)
