Vue éclatée BEKO RCSA270K30XBN 7519820041

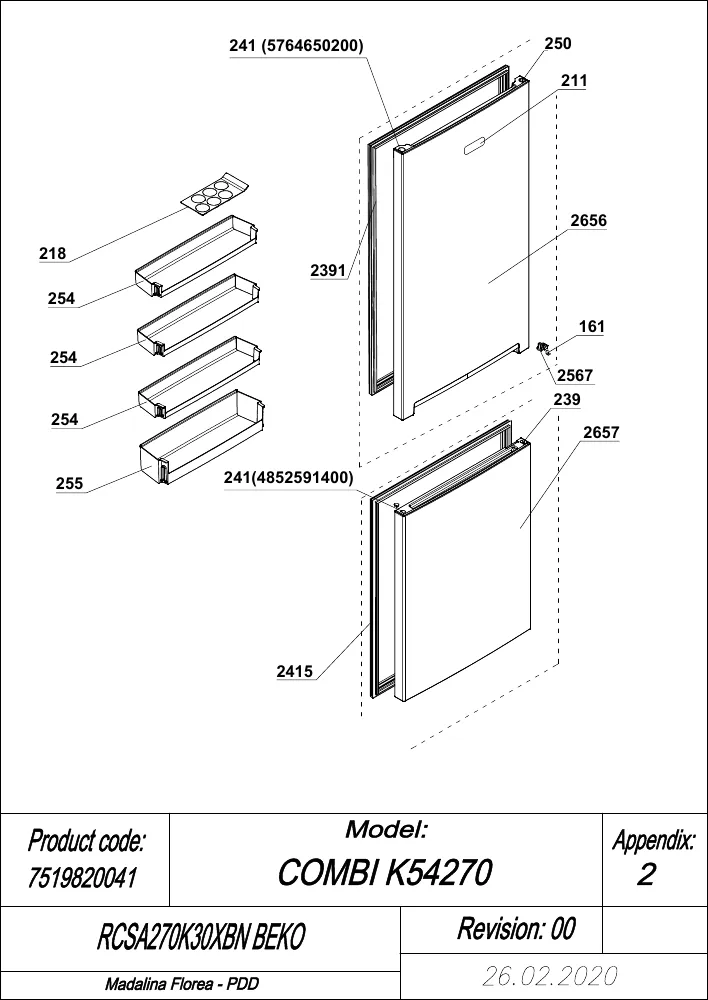

Vue éclatée réfrigérateur BEKO RCSA270K30XBN 7519820041

Name: BEKO RCSA270K30XBN 7519820041
Brand: BEKO
SKU: RCSA270K30XBN 7519820041

Découvrez la vue éclatée complète réfrigérateur BEKO RCSA270K30XBN 7519820041, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO RCSA270K30XBN 7519820041 et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée BEKO RCSA270K30XBN 7519820041 référence 26 pièces détachées, dont manette froid thermostat, charniere froid sup, relais froid demarrage, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid THERMOSTAT (repère 3, 16.35 €) · RELAIS Froid DEMARRAGE (repère 39, 52.94 €) · RELAIS DEMARRAGE ZHB26-120P15C (repère 39, 25.29 €) · BAC Froid COMPRESSEUR (repère 132, 29.08 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Sup (repère 14, 13.9 €) · JOINT Froid PORTE Réfrigérateur 915*520 (repère 2391, 58.26 €) · JOINT Froid PORTE Congélateur 655*520 (repère 2415, 44.03 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid THERMOSTAT (repère 3, 16.35 €) · THERMOSTAT Froid Réfrigérateur KDF30B1 (repère 1218, 56.06 €) · JOINT Froid PORTE Réfrigérateur 915*520 (repère 2391, 58.26 €) · JOINT Froid PORTE Congélateur 655*520 (repère 2415, 44.03 €) · Thermostat Froid K59-L2683 (repère 3951, 52.22 €)
