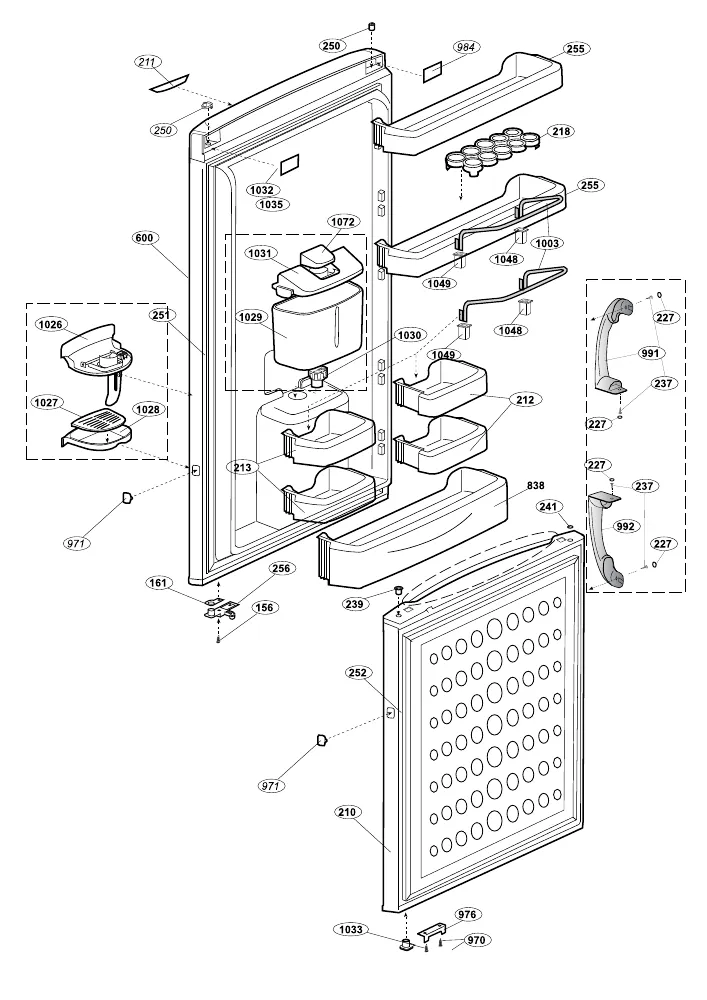

Vue éclatée réfrigérateur BEKO CHE42201DS 7216447612
Découvrez la vue éclatée complète réfrigérateur BEKO CHE42201DS 7216447612, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO CHE42201DS 7216447612 et éviter les pannes imprévues. 58 pièces référencées.
Cette vue éclatée BEKO CHE42201DS 7216447612 référence 58 pièces détachées, dont thermostat froid k59l2739, bandeau froid, interrupteur froid lumiere, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : Thermostat Froid K59L2739 (repère 4, 59.13 €) · RELAIS Froid (repère 39, 27.79 €) · CONDENSATEUR Froid DEMARRAGE (repère 48, 30.19 €) · ROUE Froid TRAVERSE COMPRESSEUR (repère 200, 5.34 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TURBINE Froid VENTILATEUR Droit 98MM AXE 3MM 485802 (repère 720, 9.85 €) · Programmateur Froid HORLOGE Dégivrage (repère 733, 82.87 €) · Thermostat Froid DEGIVRAGE (repère 746, 31.4 €) · MOTEUR Froid VENTILATEUR Réfrigérateur (repère 998, 41.57 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR Droit 98MM AXE 3MM 485802 (repère 720, 9.85 €) · MOTEUR Froid VENTILATEUR Réfrigérateur (repère 998, 41.57 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid INFERIEURE (repère 13, 20.78 €) · CHARNIERE Froid Supérieur (repère 14, 9.15 €) · JOINT Froid SILENT BLOC (repère 33, 5.65 €) · RONDELLE Froid CHARNIERE Inférieur (repère 100, 2.5 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Froid K59L2739 (repère 4, 59.13 €) · JOINT Froid SILENT BLOC (repère 33, 5.65 €) · CONDENSATEUR Froid DEMARRAGE (repère 48, 30.19 €) · JOINT Froid Réfrigérateur 1071*670 (repère 251, 43.13 €) · JOINT Froid Congélateur 680*665 (repère 252, 31.37 €) · Thermostat Froid DEGIVRAGE (repère 746, 31.4 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
