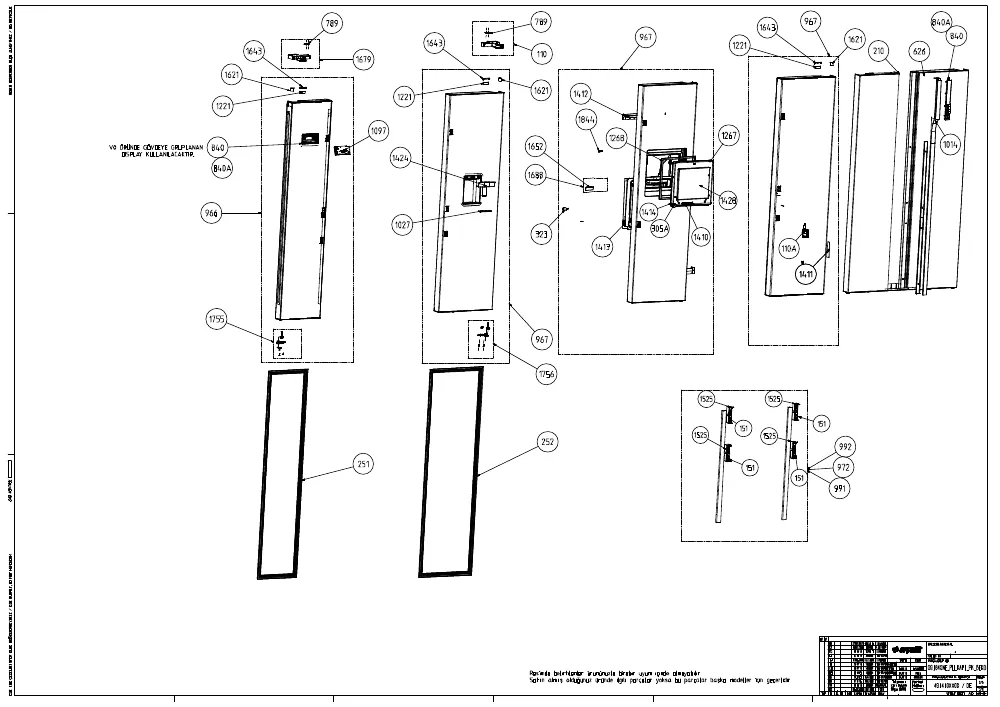

Vue éclatée réfrigérateur BEKO GN163131ZIE 7290348783

Name: BEKO GN163131ZIE 7290348783
Brand: BEKO
SKU: GN163131ZIE 7290348783

Découvrez la vue éclatée complète réfrigérateur BEKO GN163131ZIE 7290348783, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO GN163131ZIE 7290348783 et éviter les pannes imprévues. 19 pièces référencées.

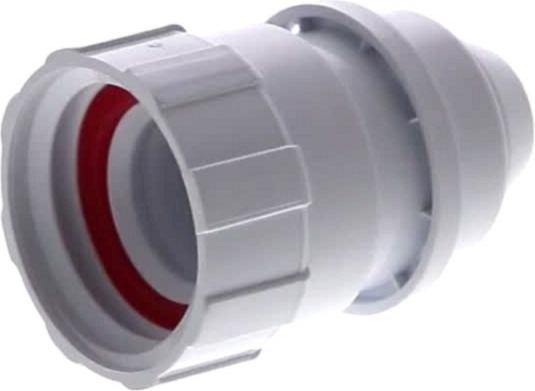

Cette vue éclatée BEKO GN163131ZIE 7290348783 référence 19 pièces détachées, dont deshydrateur froid, amortisseur froid compresseur, embout froid distributeur eau, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : AMORTISSEUR Froid COMPRESSEUR (repère 33, 6.21 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : SONDE Froid TEMPERATURE (repère 364, 26.55 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

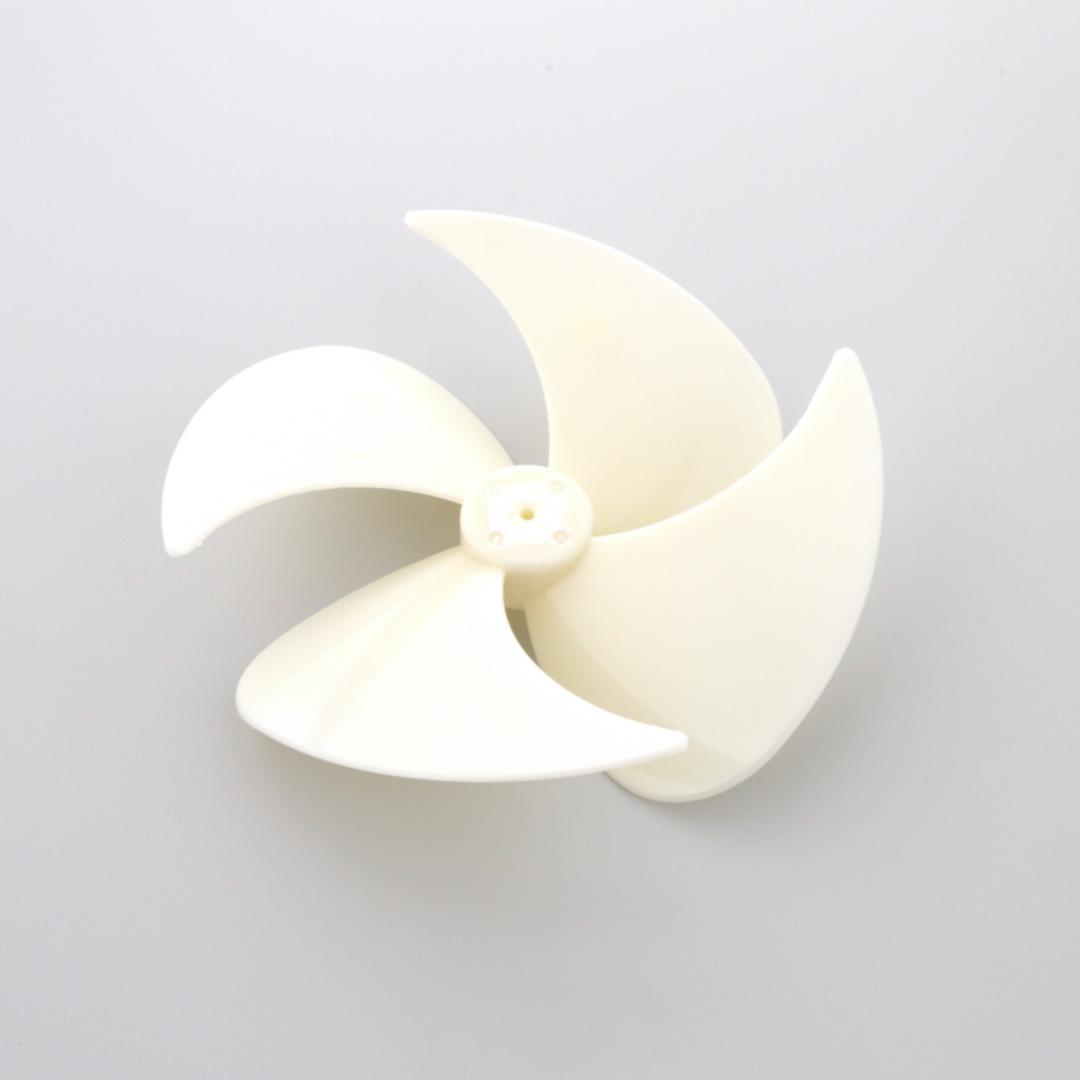

Sur cette vue : TURBINE Froid MOTEUR VENT COMP (repère 1353, 11.98 €) · MOTEUR Froid Ventilation CARRE (repère 1866, 67.45 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Congélateur (repère 251, 62.68 €) · JOINT Froid PORTE Réfrigérateur 1665*500 (repère 252, 65.63 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

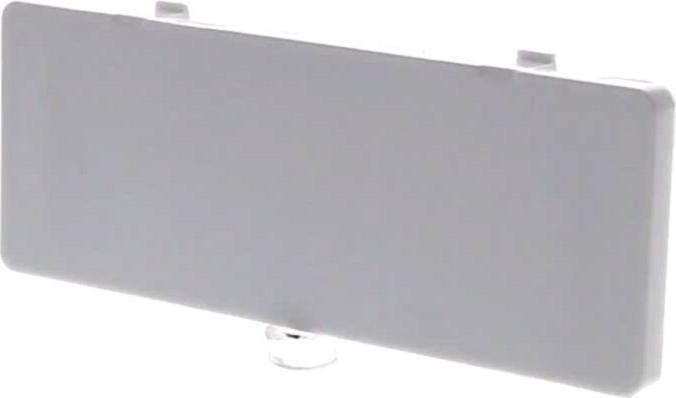

AMORTISSEUR Froid COMPRESSEUR (repère 33, 6.21 €) · JOINT Froid PORTE Congélateur (repère 251, 62.68 €) · JOINT Froid PORTE Réfrigérateur 1665*500 (repère 252, 65.63 €) · CACHE Froid FILTRE (repère 639, 5.92 €)
