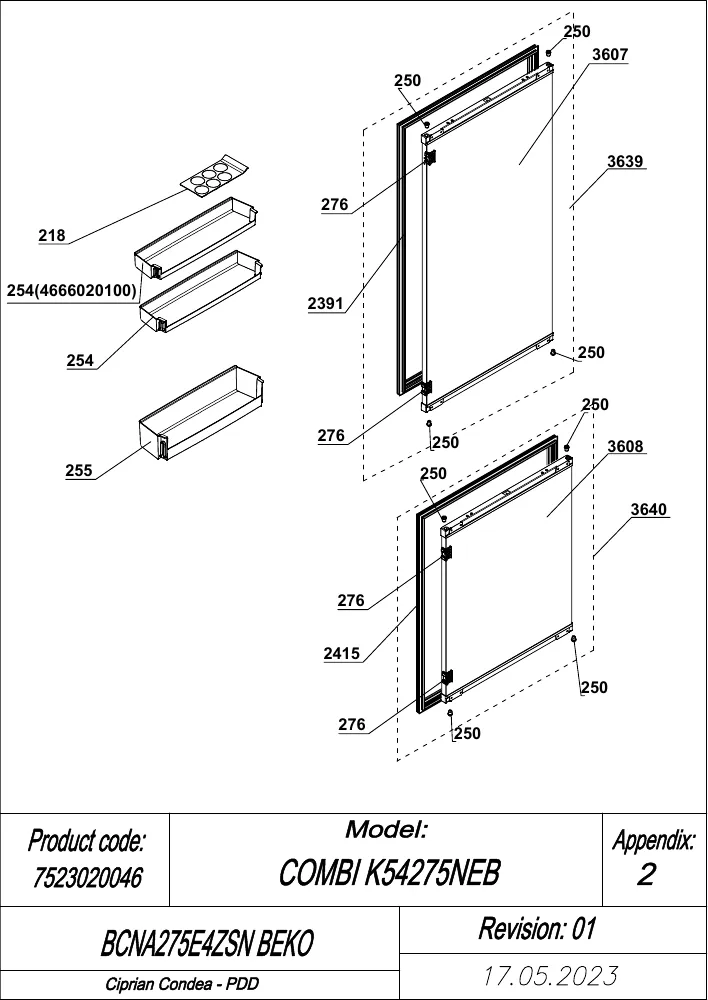

Vue éclatée BEKO BCNA275E4ZSN 7523020046

Vue éclatée réfrigérateur BEKO BCNA275E4ZSN 7523020046

Name: BEKO BCNA275E4ZSN 7523020046
Brand: BEKO
SKU: BCNA275E4ZSN 7523020046

Découvrez la vue éclatée complète réfrigérateur BEKO BCNA275E4ZSN 7523020046, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO BCNA275E4ZSN 7523020046 et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée BEKO BCNA275E4ZSN 7523020046 référence 23 pièces détachées, dont douille froid charnière inférieur, support froid glissiere, cache froid filtre, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : SONDE Froid (repère 842, 25.86 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : DOUILLE Froid Charnière Inférieur (repère 250, 7.38 €) · JOINT Froid PORTE REFRIGERATEUR 980*520 (repère 2391, 70.94 €) · JOINT Froid PORTE Congélateur (repère 2415, 84.52 €) · KIT Froid FIXATION PORTE (repère 3180, 26.73 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CACHE Froid FILTRE (repère 639, 5.5 €) · FILTRE Froid ANTI ODEUR (repère 960, 27.56 €) · JOINT Froid PORTE REFRIGERATEUR 980*520 (repère 2391, 70.94 €) · JOINT Froid PORTE Congélateur (repère 2415, 84.52 €)
