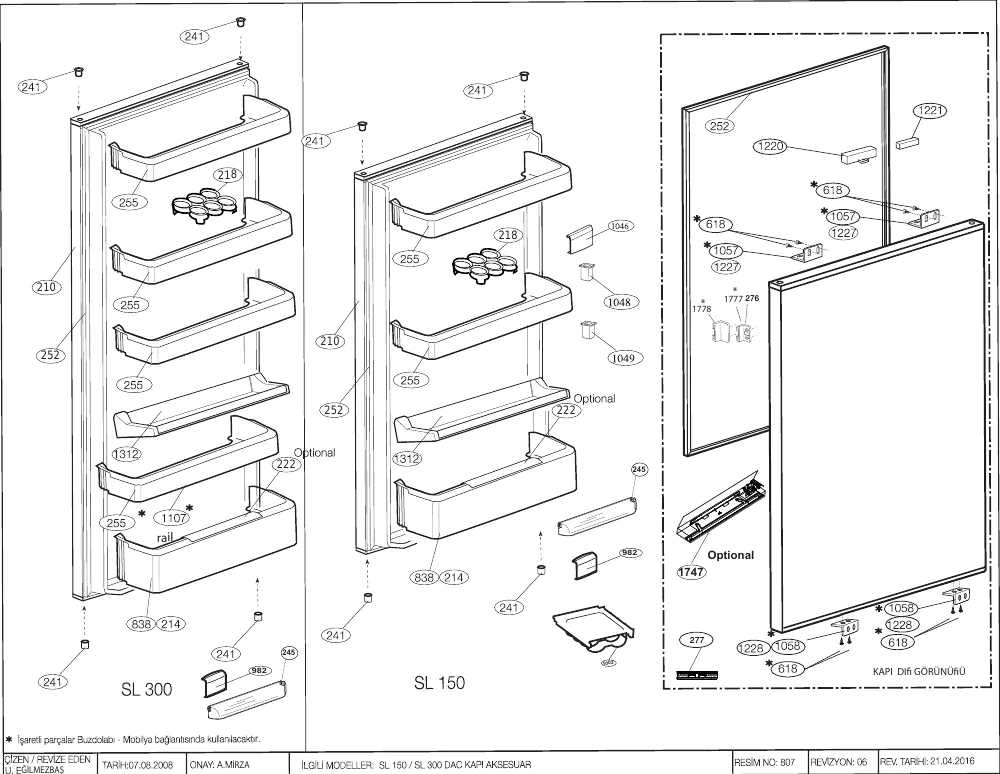

Vue éclatée réfrigérateur BEKO LBI3003 7261447618
Découvrez la vue éclatée complète réfrigérateur BEKO LBI3003 7261447618, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO LBI3003 7261447618 et éviter les pannes imprévues. 31 pièces référencées.
Cette vue éclatée BEKO LBI3003 7261447618 référence 31 pièces détachées, dont tige froid degivrage, manette froid thermostat, thermostat froid k59-l2740 ranco, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez

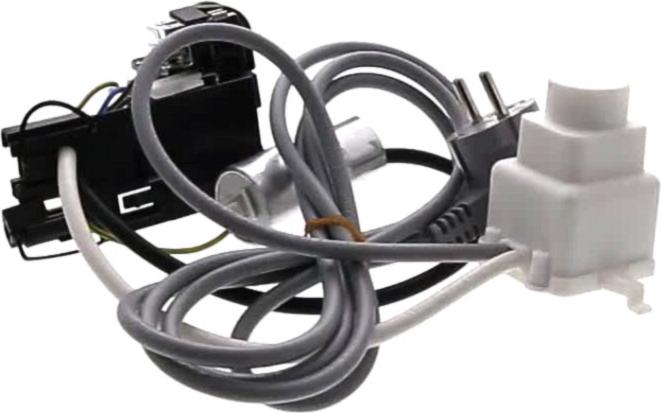

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

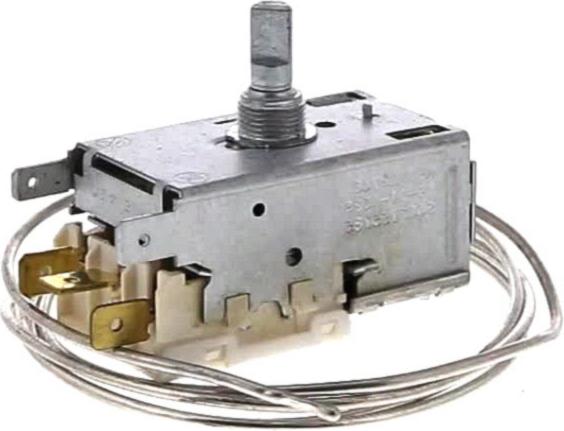

Sur cette vue : MANETTE Froid THERMOSTAT (repère 3, 12.83 €) · THERMOSTAT Froid K59-L2740 RANCO (repère 4, 45.76 €) · COMPRESSEUR Froid AM100CY R600A (repère 30, 158.32 €) · COUVERCLE Froid COMPRESSEUR (repère 31, 9.59 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TURBINE Froid VENTILATEUR Droit 98MM AXE 3MM 485802 (repère 0, 9.89 €) · TIGE Froid DEGIVRAGE (repère 0, 7 €) · MOTEUR Froid VENTILATEUR Réfrigérateur (repère 998, 40.23 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR Droit 98MM AXE 3MM 485802 (repère 0, 9.89 €) · MOTEUR Froid VENTILATEUR Réfrigérateur (repère 998, 40.23 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid SILENT BLOC (repère 33, 5.65 €) · DOUILLE Froid Charnière Inférieur (repère 250, 7.19 €) · JOINT Froid PORTE Réfrigérateur 1665*515 (repère 252, 61.43 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT (repère 3, 12.83 €) · THERMOSTAT Froid K59-L2740 RANCO (repère 4, 45.76 €) · JOINT Froid SILENT BLOC (repère 33, 5.65 €) · CONDENSATEUR Froid (repère 48, 22.99 €) · JOINT Froid PORTE Réfrigérateur 1665*515 (repère 252, 61.43 €) · FILTRE Froid ANTIPARASITE DNF06-Z(CGZK) (repère 851, 22.28 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
