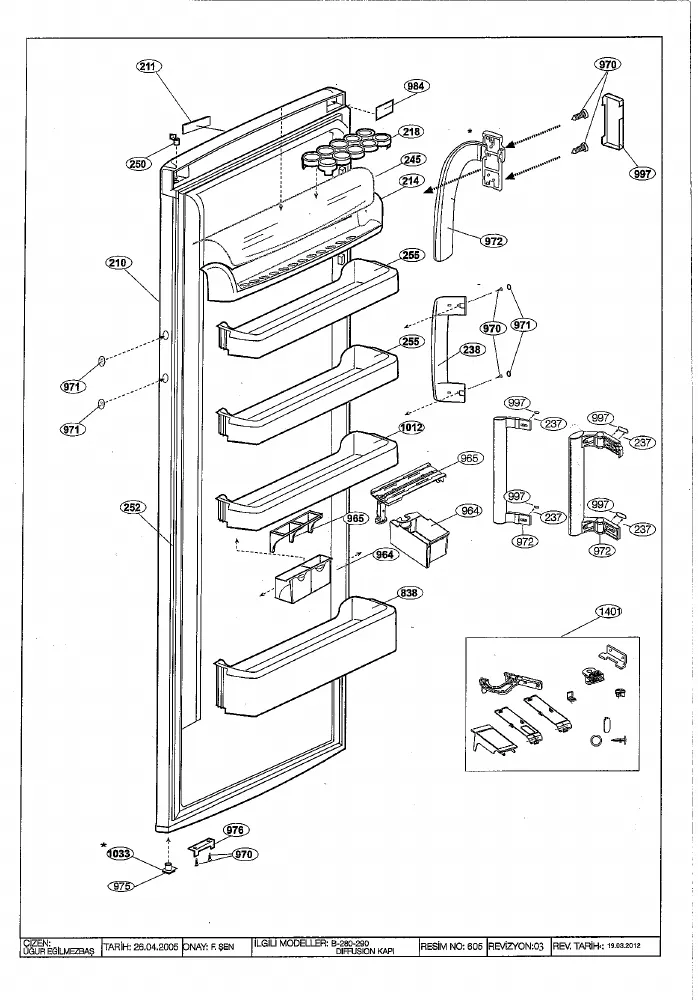

Vue éclatée réfrigérateur BEKO SSE32001 7201547615
Découvrez la vue éclatée complète réfrigérateur BEKO SSE32001 7201547615, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO SSE32001 7201547615 et éviter les pannes imprévues. 42 pièces référencées.
Cette vue éclatée BEKO SSE32001 7201547615 référence 42 pièces détachées, dont manette froid thermostat, thermostat froid réfrigérateur, interrupteur froid lumiere, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

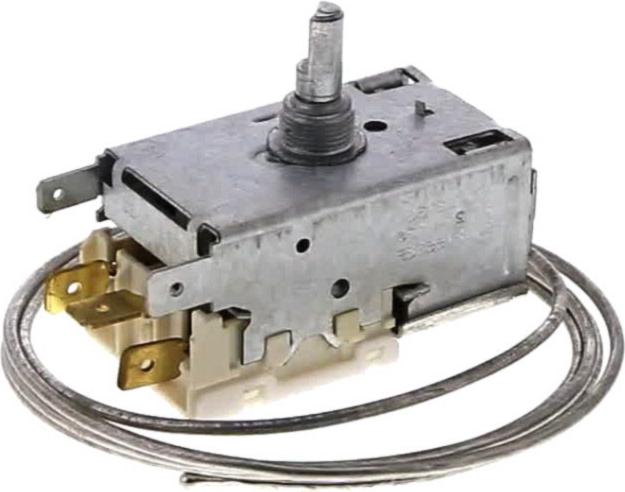

Sur cette vue : MANETTE Froid THERMOSTAT (repère 3, 11.12 €) · THERMOSTAT Froid Réfrigérateur (repère 4, 55.21 €) · COMPRESSEUR Froid (repère 30, 168.1 €) · COUVERCLE Froid COMPRESSEUR (repère 31, 10.69 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TIGE Froid DEGIVRAGE (repère 604, 6.16 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Inférieur (repère 13, 25.34 €) · Charnière Froid PORTE Supérieur Gauche (repère 14, 16.96 €) · JOINT Froid SILENT BLOC (repère 33, 6.02 €) · JOINT Froid Réfrigérateur 1410 *577 (repère 252, 60.22 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT (repère 3, 11.12 €) · THERMOSTAT Froid Réfrigérateur (repère 4, 55.21 €) · JOINT Froid SILENT BLOC (repère 33, 6.02 €) · CONDENSATEUR Froid 5uf 400-450V (cosses faston droites 4.8) (repère 48, 13.52 €) · JOINT Froid Réfrigérateur 1410 *577 (repère 252, 60.22 €) · BOITIER Froid THERMOSTAT (repère 401, 20.87 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
