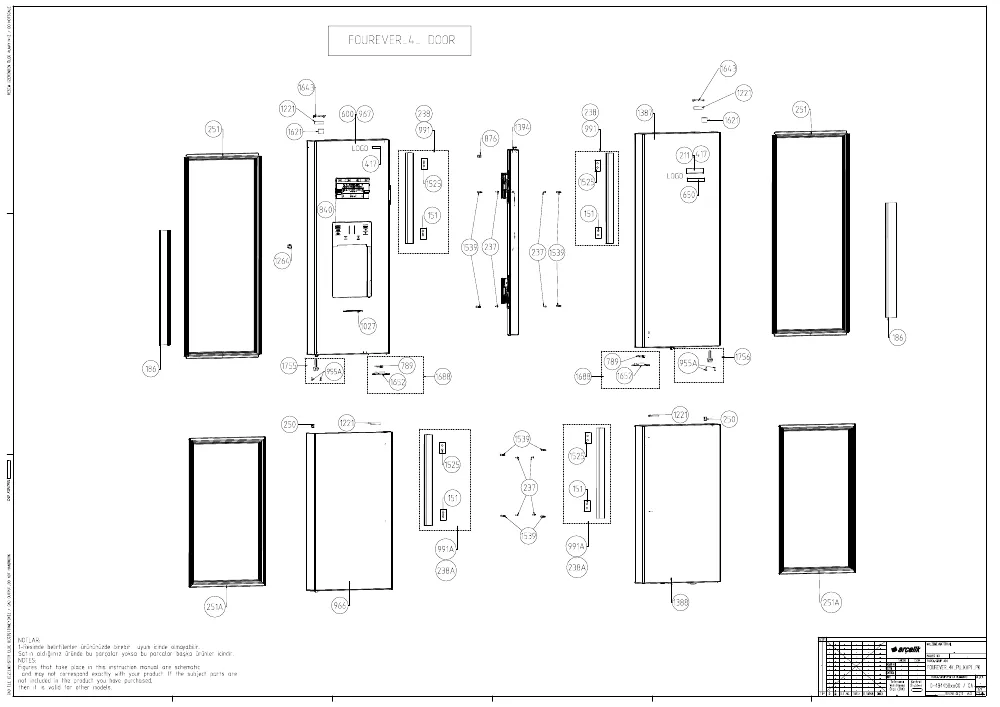

Vue éclatée réfrigérateur BEKO GN1426230DZXPN 7299442794
Découvrez la vue éclatée complète réfrigérateur BEKO GN1426230DZXPN 7299442794, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO GN1426230DZXPN 7299442794 et éviter les pannes imprévues. 23 pièces référencées.
Cette vue éclatée BEKO GN1426230DZXPN 7299442794 référence 23 pièces détachées, dont amortisseur froid compresseur, vis froid fixation, queue froid charge, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : AMORTISSEUR Froid COMPRESSEUR (repère 33, 7.42 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid TEMPERATURE (repère 716, 26.1 €) · TURBINE Froid VENTILATEUR (repère 720, 14.81 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 720, 14.81 €) · BUTEE Froid FIXATION MOTEUR (repère 1187, 8.09 €) · TURBINE Froid MOTEUR VENT COMP (repère 1353, 12.24 €) · MOTEUR Froid Ventilation CARRE (repère 1866, 57.92 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

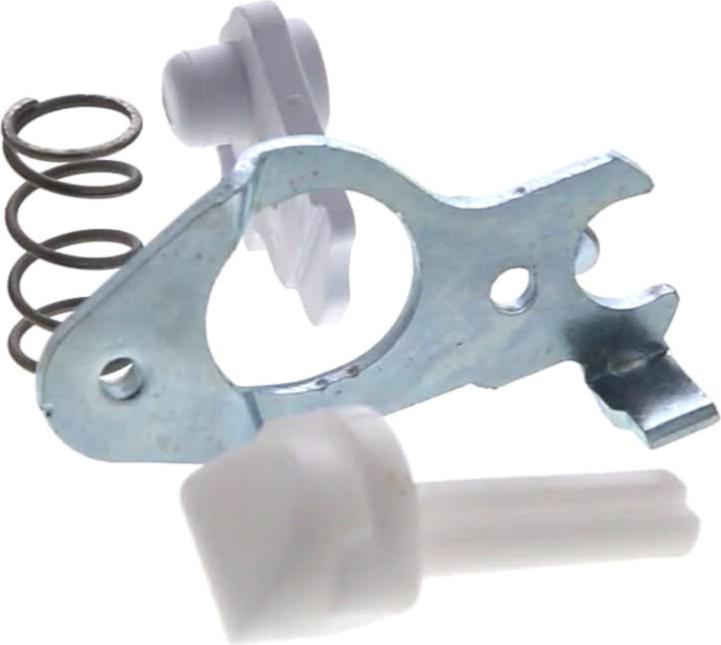

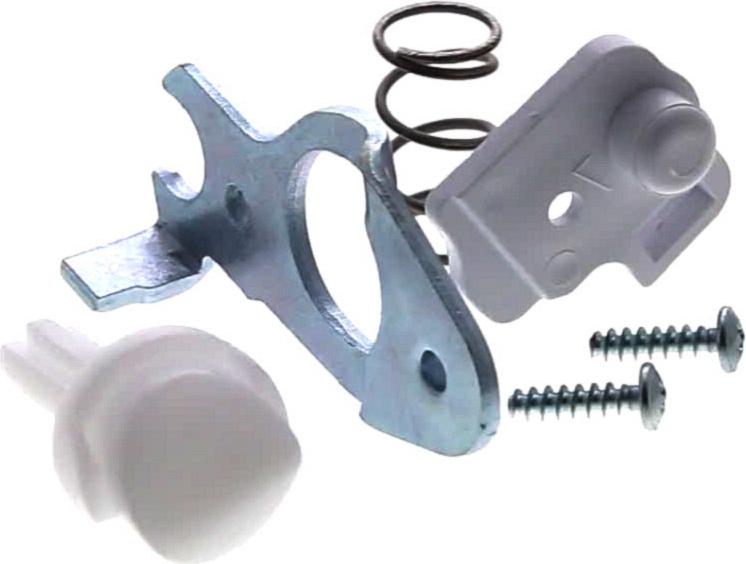

Sur cette vue : AXE Froid CHARNIERE CENT (repère 1449, 14.17 €) · RESSORT Froid FERMETURE PORTE GCHE (repère 1755, 13.62 €) · RESSORT Froid FERMETURE PORTE DROIT (repère 1756, 14.11 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Froid COMPRESSEUR (repère 33, 7.42 €) · CACHE Froid FILTRE (repère 639, 5.93 €) · FILTRE Froid ELECTROVANNE (repère 1361, 24.98 €) · FILTRE Froid EAU DD-7098 UNITAIRE *promo* (repère 1508, 9.07 €)
