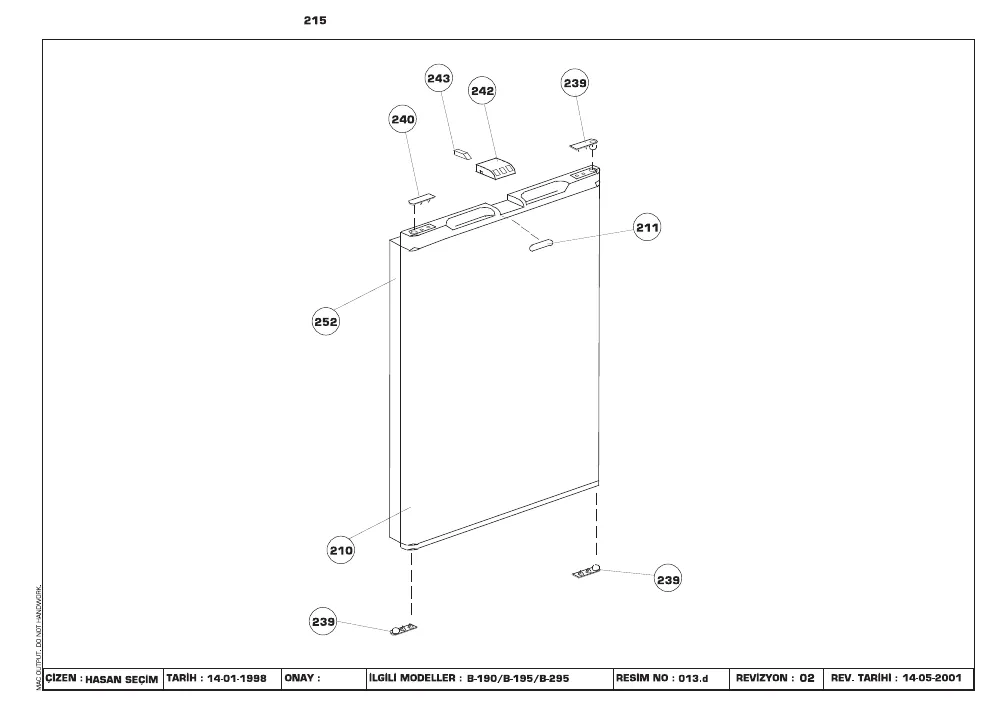

Vue éclatée réfrigérateur BEKO FRN1970 6195487150(S)

Name: BEKO FRN1970 6195487150(S)
Brand: BEKO
SKU: FRN1970 6195487150(S)

Découvrez la vue éclatée complète réfrigérateur BEKO FRN1970 6195487150(S), un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO FRN1970 6195487150(S) et éviter les pannes imprévues. 29 pièces référencées.

Cette vue éclatée BEKO FRN1970 6195487150(S) référence 29 pièces détachées, dont manette froid thermostat, thermostat froid k56p1413 p1429, charniere froid inférieur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

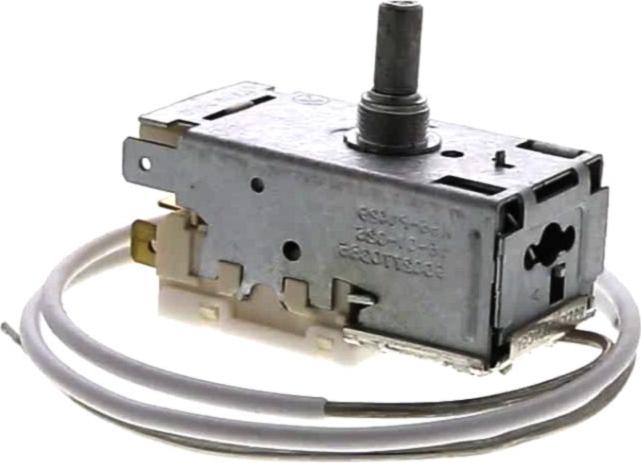

Sur cette vue : MANETTE Froid Thermostat (repère 3) · Thermostat Froid K56P1413 P1429 (repère 4, 66.25 €) · RELAIS Froid Démarrage MINU MSDA3 (repère 43, 30.27 €) · RELAIS Froid THERMIQUE (repère 44, 32.17 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Inférieur (repère 13, 12.82 €) · ENTRETOISE Froid CHARNIERE (repère 100, 9.01 €) · CHARNIERE Froid Supérieur DROITE (repère 108, 16.64 €) · CHARNIERE Froid Supérieur GAUCHE (repère 140, 15.01 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

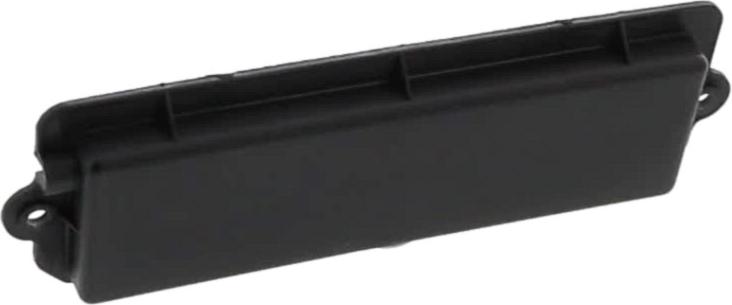

MANETTE Froid Thermostat (repère 3) · Thermostat Froid K56P1413 P1429 (repère 4, 66.25 €) · CONDENSATEUR Froid DEMARRAGE 5uF (repère 48, 25.6 €) · JOINT Froid Congélateur 725*510 (repère 252) · CABLAGE Froid THERMOSTAT (repère 400, 22.25 €) · BOITIER Froid THERMOSTAT (repère 406, 11.32 €)
