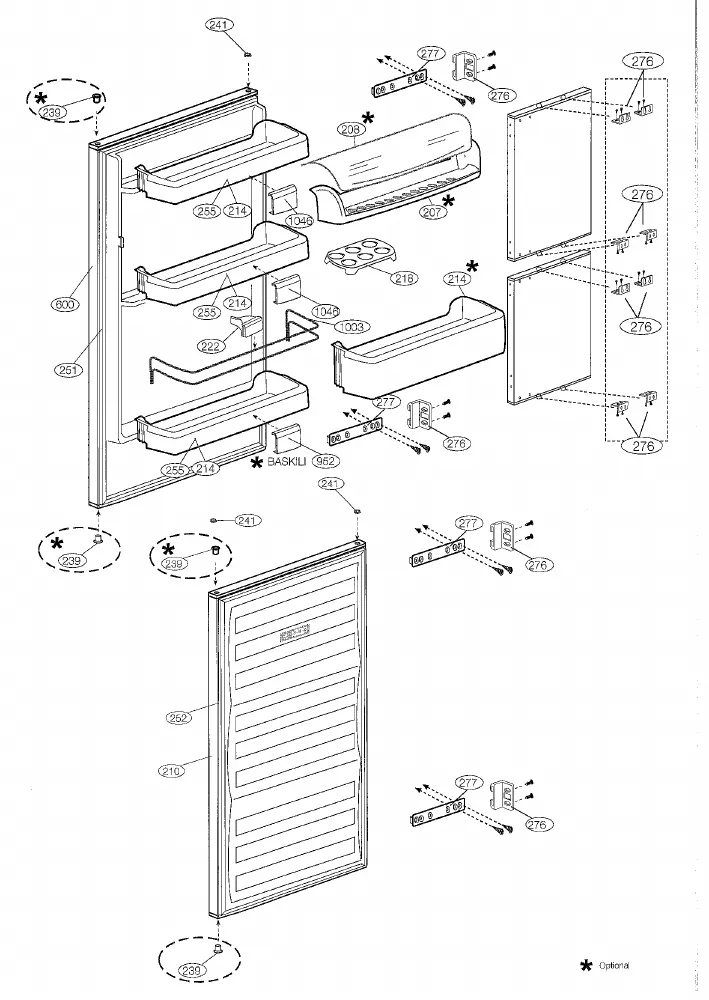

Vue éclatée réfrigérateur BEKO CBI7771 7244848719
Découvrez la vue éclatée complète réfrigérateur BEKO CBI7771 7244848719, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO CBI7771 7244848719 et éviter les pannes imprévues. 53 pièces référencées.
Cette vue éclatée BEKO CBI7771 7244848719 référence 53 pièces détachées, dont manette froid thermostat, interrupteur froid lumiere, deshydrateur froid, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid THERMOSTAT (repère 3, 14.12 €) · COMPRESSEUR Froid (repère 30, 135.55 €) · RELAIS Froid Démarrage+thermique (repère 39, 40.11 €) · RELAIS Froid KLIXON NU1114Y-NS1114Y (repère 39, 45.35 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TIGE Froid DEGIVRAGE (repère 604, 7.38 €) · SONDE Froid THERMIQUE (repère 716, 34.21 €) · TURBINE Froid VENTILATEUR Droit 98MM AXE 3MM 485802 (repère 720, 8.61 €) · MOTEUR Froid VENTILATEUR (repère 973, 66.08 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR Droit 98MM AXE 3MM 485802 (repère 720, 8.61 €) · SUPPORT Froid MOTEUR (repère 722, 7.94 €) · MOTEUR Froid VENTILATEUR (repère 973, 66.08 €) · MOTEUR Froid + TURBINE Congélateur (repère 973, 76.26 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid SILENT BLOC (repère 33, 6.41 €) · ENTRETOISE Froid CHARNIERE (repère 100, 9.58 €) · PORTE Froid Congélateur (repère 210, 88.82 €) · DOUILLE Froid Charnière Inférieur (repère 250, 7.27 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT (repère 3, 14.12 €) · JOINT Froid SILENT BLOC (repère 33, 6.41 €) · RELAIS Froid KLIXON NU1114Y-NS1114Y (repère 39, 45.35 €) · CONDENSATEUR Froid 4µF (repère 48, 23 €) · JOINT Froid PORTE Réfrigérateur 990*515 (repère 251, 77.1 €) · JOINT Froid PORTE Congélateur 580*515 (repère 252, 56.37 €) · THERMOSTAT Froid (repère 1134, 30.84 €)
