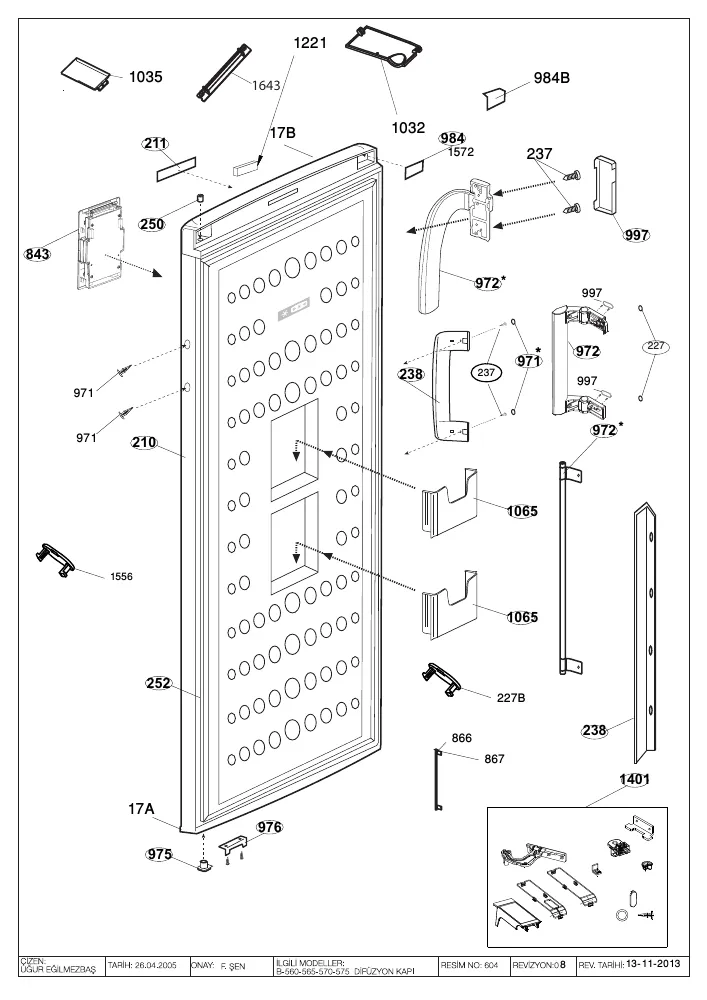

Vue éclatée réfrigérateur BEKO FSE24300S 7203848786

Name: BEKO FSE24300S 7203848786
Brand: BEKO
SKU: FSE24300S 7203848786

Découvrez la vue éclatée complète réfrigérateur BEKO FSE24300S 7203848786, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO FSE24300S 7203848786 et éviter les pannes imprévues. 30 pièces référencées.

Cette vue éclatée BEKO FSE24300S 7203848786 référence 30 pièces détachées, dont manette froid thermostat blanc, thermostat froid k56l1944, thermostat froid, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid THERMOSTAT Blanc (repère 3, 8.52 €) · Thermostat Froid K56L1944 (repère 4, 59.65 €) · THERMOSTAT Froid (repère 4, 44.92 €) · RELAIS Froid DEMARRAGE E8EA19E61 16K7AB QP3-15E190519 (repère 43, 27.52 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Inférieur (repère 13, 13.83 €) · JOINT Froid SILENT BLOC (repère 33, 5.86 €) · RONDELLE Froid CHARNIERE Inférieur (repère 100, 2.68 €) · JOINT Froid PORTE Congélateur (repère 252, 45.67 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid THERMOSTAT Blanc (repère 3, 8.52 €) · Thermostat Froid K56L1944 (repère 4, 59.65 €) · THERMOSTAT Froid (repère 4, 44.92 €) · JOINT Froid SILENT BLOC (repère 33, 5.86 €) · CONDENSATEUR Froid 4uf (repère 48, 25.82 €) · AXE Froid THERMOSTAT 45cms (repère 166, 12.21 €) · JOINT Froid PORTE Congélateur (repère 252, 45.67 €)
