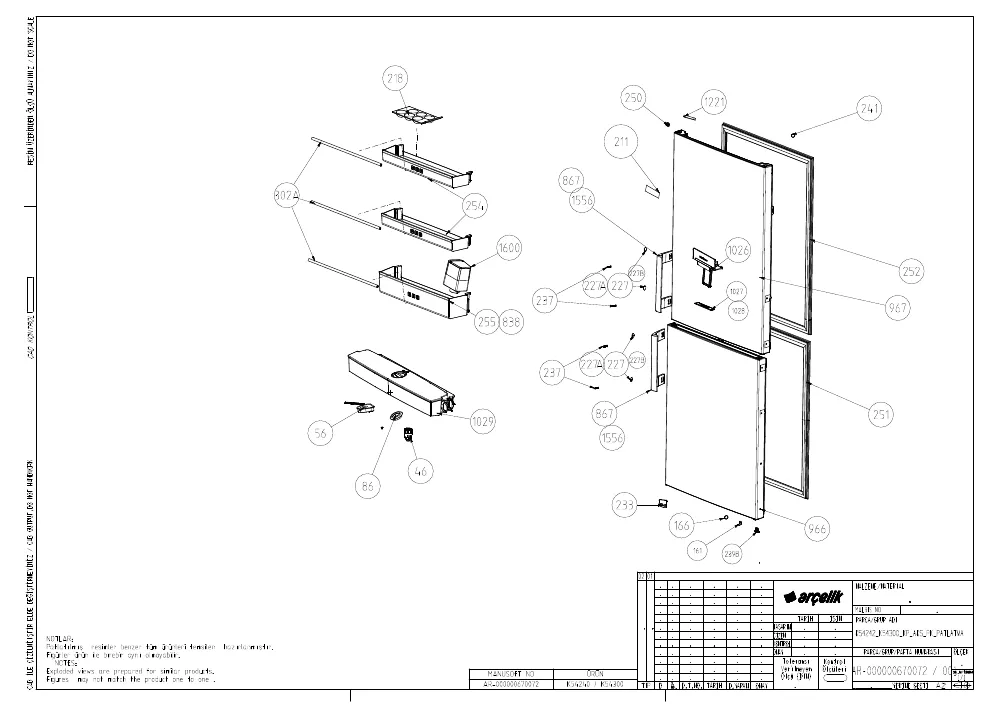

Vue éclatée réfrigérateur BEKO RCSE300K20S 7294848794
Découvrez la vue éclatée complète réfrigérateur BEKO RCSE300K20S 7294848794, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO RCSE300K20S 7294848794 et éviter les pannes imprévues. 30 pièces référencées.
Cette vue éclatée BEKO RCSE300K20S 7294848794 référence 30 pièces détachées, dont interrupteur froid lumiere, charniere froid sup, pied froid reglable droit ou gauche, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : RELAIS Froid DEMARRAGE GMC (repère 39, 51.73 €) · BAC Froid COMPRESSEUR (repère 132, 34.32 €) · THERMOSTAT Froid COMPLET K59S2793 (repère 401, 81.47 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TIGE Froid DEGIVRAGE (repère 604, 6.05 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Sup (repère 14, 13.64 €) · JOINT Froid SILENT BLOC (repère 33, 6.94 €) · ENTRETOISE Froid CHARNIERE (repère 100, 8.17 €) · RONDELLE Froid CHARNIERE Inférieur (repère 100, 2.35 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid SILENT BLOC (repère 33, 6.94 €) · JOINT Froid PORTE Congélateur (repère 251, 38.7 €) · JOINT Froid PORTE Réfrigérateur (repère 252, 43.8 €) · THERMOSTAT Froid COMPLET K59S2793 (repère 401, 81.47 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
