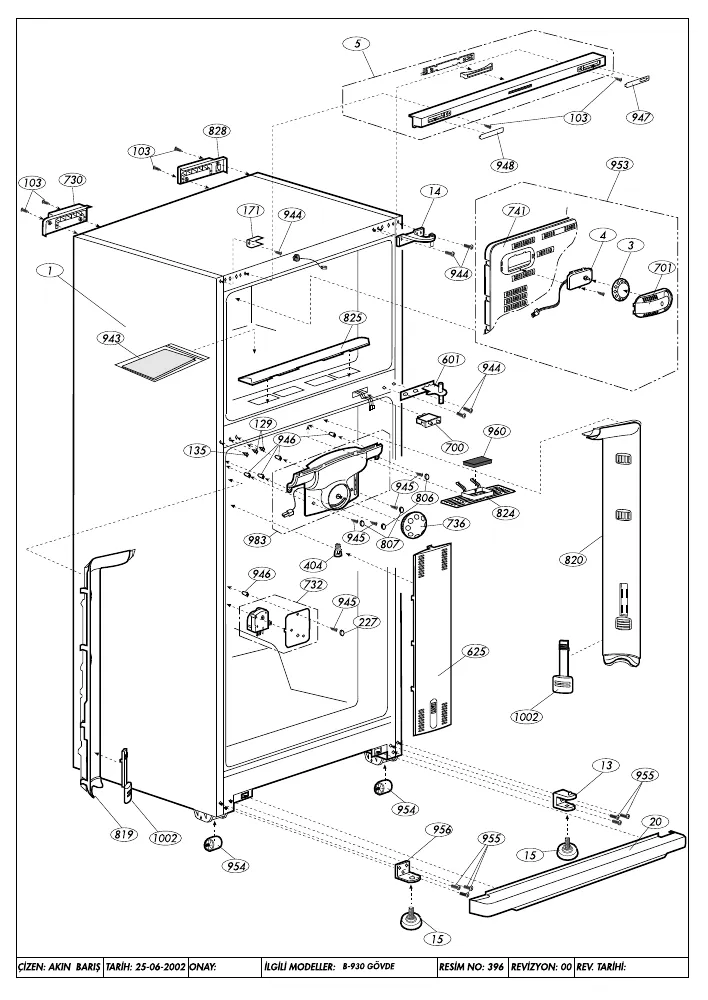

Vue éclatée réfrigérateur BEKO NDP9310 6051476149
Découvrez la vue éclatée complète réfrigérateur BEKO NDP9310 6051476149, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO NDP9310 6051476149 et éviter les pannes imprévues. 56 pièces référencées.
Cette vue éclatée BEKO NDP9310 6051476149 référence 56 pièces détachées, dont thermostat froid, charniere froid inférieur droite, charniere froid supérieur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : Thermostat Froid (repère 4, 68.24 €) · AMORTISSEUR Froid COMPRESSEUR (repère 33, 6.37 €) · CONDENSATEUR Froid DEMARRAGE 5uF (repère 48, 29.05 €) · CONDENSATEUR Froid 5 Uf (repère 48, 21.94 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

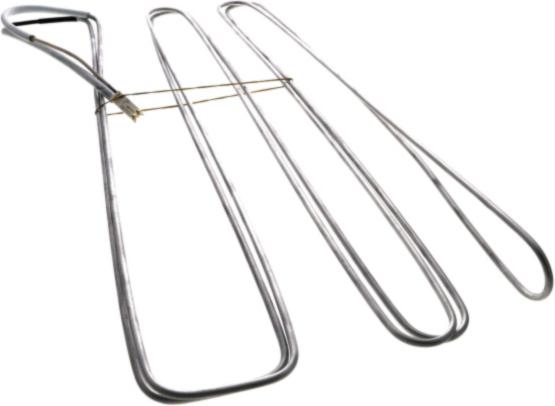

Sur cette vue : RESISTANCE Froid DEGIVRAGE (repère 381, 64.69 €) · RESISTANCE Froid DEGIVRAGE Congélateur 150W T23500 (repère 713, 38.5 €) · Thermostat Froid DEGIVRAGE (repère 746, 34.22 €) · MOTEUR Froid VENTILATEUR (repère 973, 59.19 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : SUPPORT Froid MOTEUR (repère 722, 8.07 €) · MOTEUR Froid VENTILATEUR (repère 973, 54.54 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Inférieur DROITE (repère 13, 12.39 €) · CHARNIERE Froid Supérieur (repère 14, 8.24 €) · RONDELLE Froid CHARNIERE Inférieur (repère 100, 2.43 €) · VIS Froid BUTEE CHARNIERE CENT (repère 156, 2.52 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Froid (repère 4, 68.24 €) · AMORTISSEUR Froid COMPRESSEUR (repère 33, 6.37 €) · CONDENSATEUR Froid DEMARRAGE 5uF (repère 48, 29.05 €) · CONDENSATEUR Froid 5 Uf (repère 48, 21.94 €) · JOINT Froid Congélateur 675*450 (repère 251, 48.38 €) · JOINT Froid PORTE Réfrigérateur 1170*675 (repère 252, 52.01 €) · Thermostat Froid DEGIVRAGE (repère 746, 34.22 €) · THERMOSTAT Froid ENSEMBLE (repère 983)
