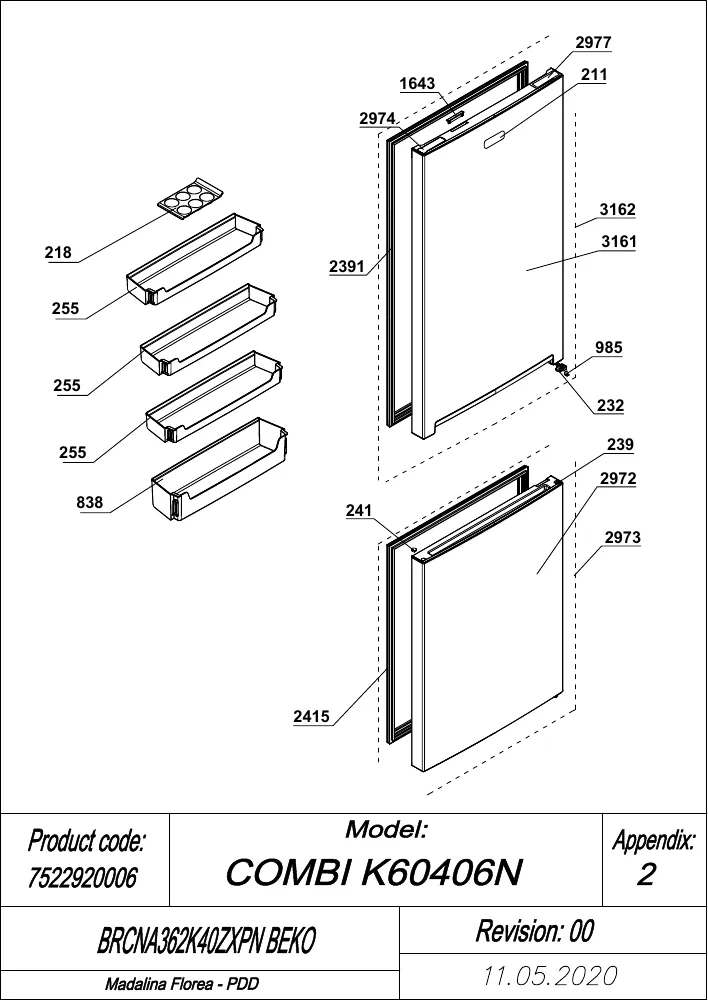

Vue éclatée BEKO BRCNA362K40ZXPN 7522920006

Vue éclatée réfrigérateur BEKO BRCNA362K40ZXPN 7522920006

Name: BEKO BRCNA362K40ZXPN 7522920006
Brand: BEKO
SKU: BRCNA362K40ZXPN 7522920006

Découvrez la vue éclatée complète réfrigérateur BEKO BRCNA362K40ZXPN 7522920006, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO BRCNA362K40ZXPN 7522920006 et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée BEKO BRCNA362K40ZXPN 7522920006 référence 17 pièces détachées, dont pied froid reglable droit ou gauche, relais froid demarrage, bac froid compresseur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

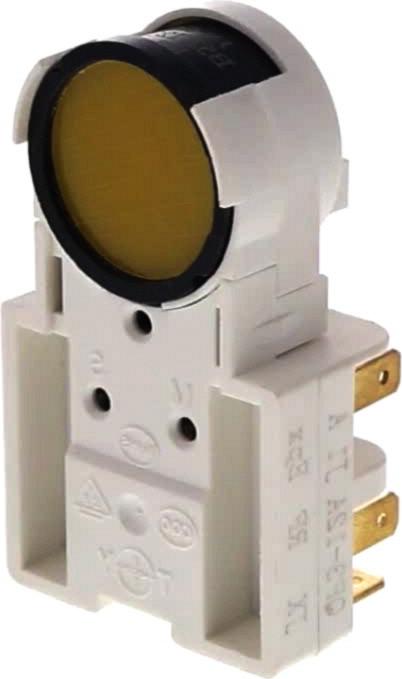

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

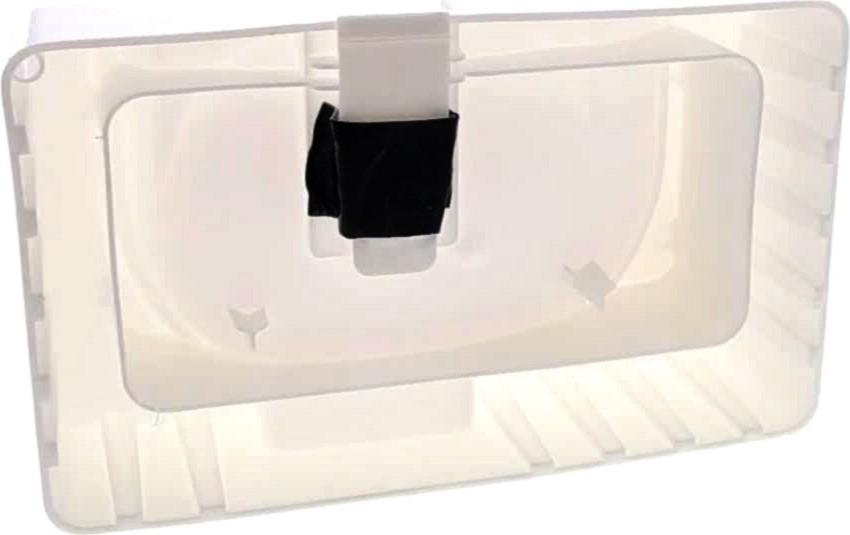

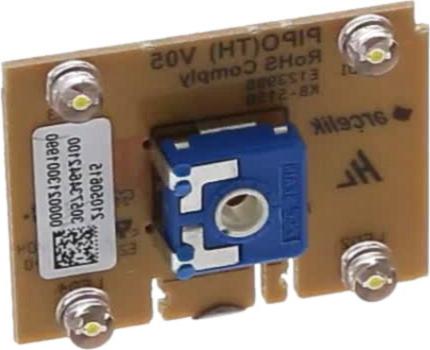

Sur cette vue : RELAIS Froid DEMARRAGE (repère 39, 51.28 €) · BAC Froid COMPRESSEUR (repère 132, 32.51 €) · PLATINE Froid THERMOSTAT (repère 2532, 26.39 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : SONDE Froid TEMPERATURE (repère 716, 24.86 €) · MOTEUR Froid VENTILATEUR Evaporateur (repère 973, 91.03 €) · MOTEUR Froid VENTILATEUR 12V 92*92*25 09225SS-12K-FA (repère 1793, 60.06 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR Evaporateur (repère 973, 91.03 €) · MOTEUR Froid VENTILATEUR 12V 92*92*25 09225SS-12K-FA (repère 1793, 60.06 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE Réfrigérateur (repère 2391, 75.17 €) · JOINT Froid PORTE Congélateur 722*575 (repère 2415, 54.82 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur (repère 2391, 75.17 €) · JOINT Froid PORTE Congélateur 722*575 (repère 2415, 54.82 €) · PLATINE Froid THERMOSTAT (repère 2532, 26.39 €)
