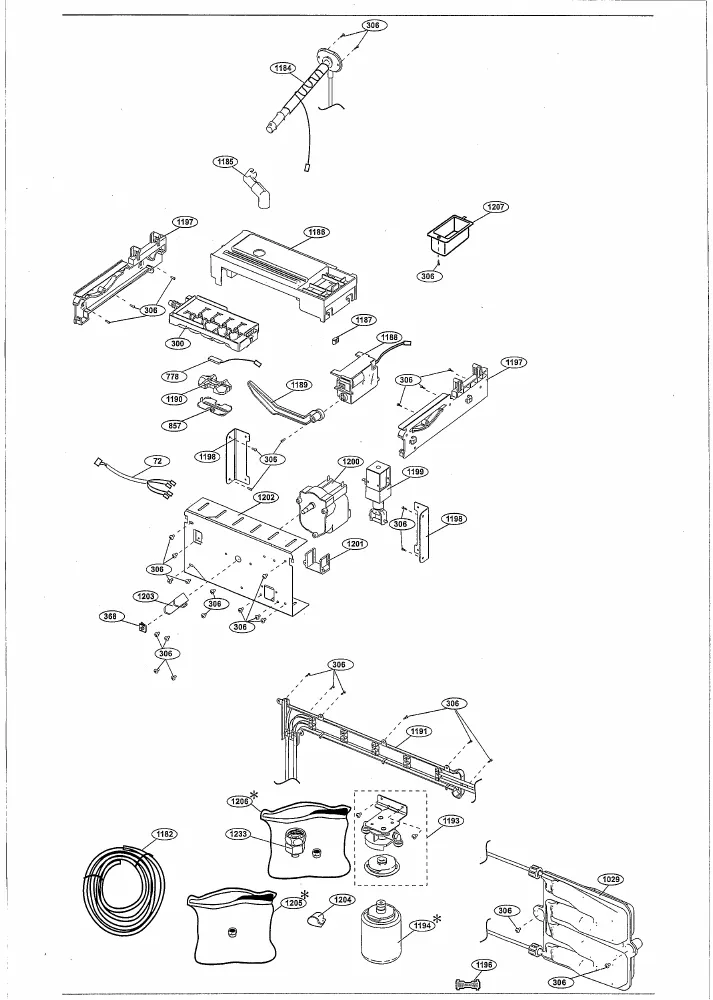

Vue éclatée réfrigérateur BEKO GNE35714S 7219947685
Découvrez la vue éclatée complète réfrigérateur BEKO GNE35714S 7219947685, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO GNE35714S 7219947685 et éviter les pannes imprévues. 83 pièces référencées.
Cette vue éclatée BEKO GNE35714S 7219947685 référence 83 pièces détachées, dont sonde froid evaporateur, interrupteur froid lampe, charniere froid superieure droit, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid (repère 30, 231.33 €) · CONDENSATEUR Froid ANTIPARASITE (repère 38, 34.95 €) · BOITIER Froid THERMOSTAT (repère 983, 115.5 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

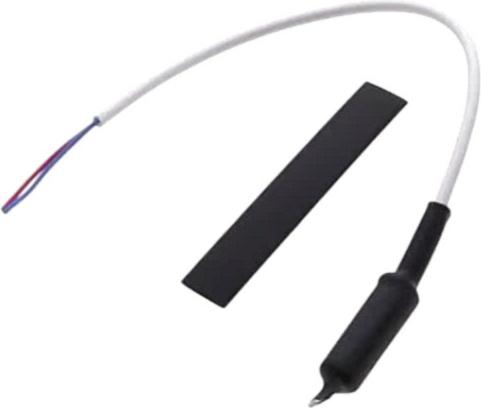

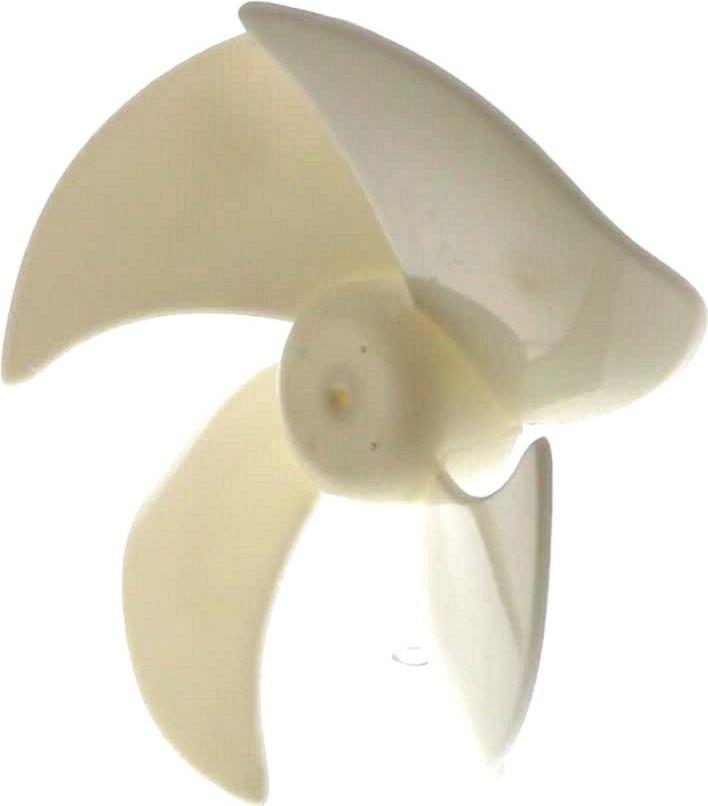

Sur cette vue : SONDE Froid Evaporateur (repère 0, 15.94 €) · TURBINE Froid VENTILATEUR (repère 720, 16.77 €) · SONDE Froid (repère 846, 24.25 €) · CACHE Froid SONDE FABRIQUE (repère 857, 8.53 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

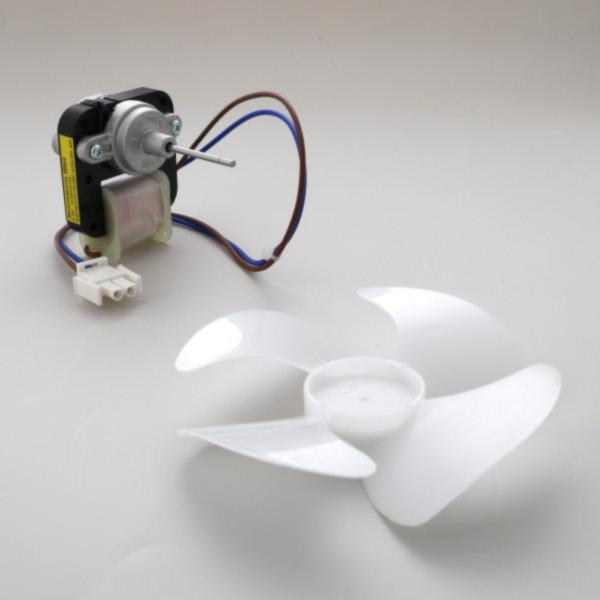

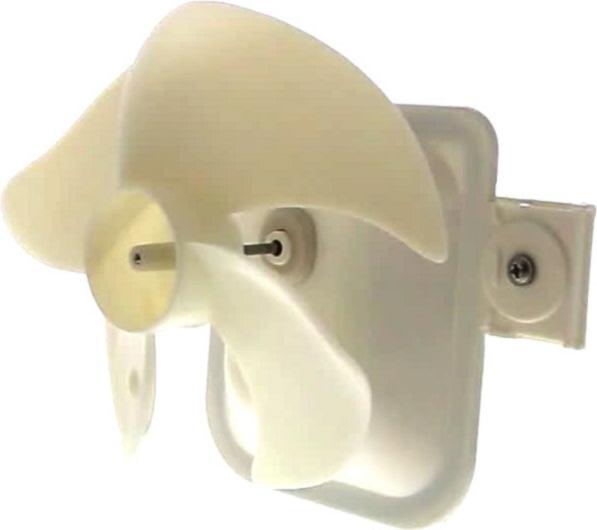

Sur cette vue : TURBINE Froid VENTILATEUR (repère 720, 16.77 €) · SUPPORT Froid MOTEUR (repère 722, 9.2 €) · MOTEUR Froid Ventilation CONDENSEUR (repère 724, 100.95 €) · MOTEUR Froid Ventilation Congélateur (repère 973, 74.43 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

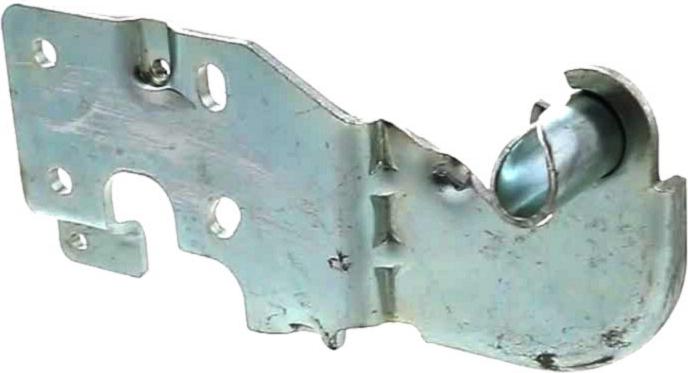

Sur cette vue : CHARNIERE Froid SUPERIEURE Droit (repère 14, 26.11 €) · VIS Froid BUTEE CHARNIERE CENT (repère 156, 2.38 €) · ENTRETOISE Froid CHARNIERE PORTE (repère 250, 13.24 €) · JOINT Froid PORTE Congélateur (repère 251, 53.01 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Froid ANTIPARASITE (repère 38, 34.95 €) · JOINT Froid PORTE Congélateur (repère 251, 53.01 €) · JOINT Froid PORTE Réfrigérateur (repère 252, 59.84 €) · FUSIBLE Froid THERMIQUE (repère 881, 23.56 €) · FILTRE Froid ANTIBACTERIEN (repère 960, 54.11 €) · BOITIER Froid THERMOSTAT (repère 983, 115.5 €) · SUPPORT Froid FILTRE (repère 1193, 112.01 €) · FILTRE Froid CARTOUCHE (repère 1194, 26.2 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
