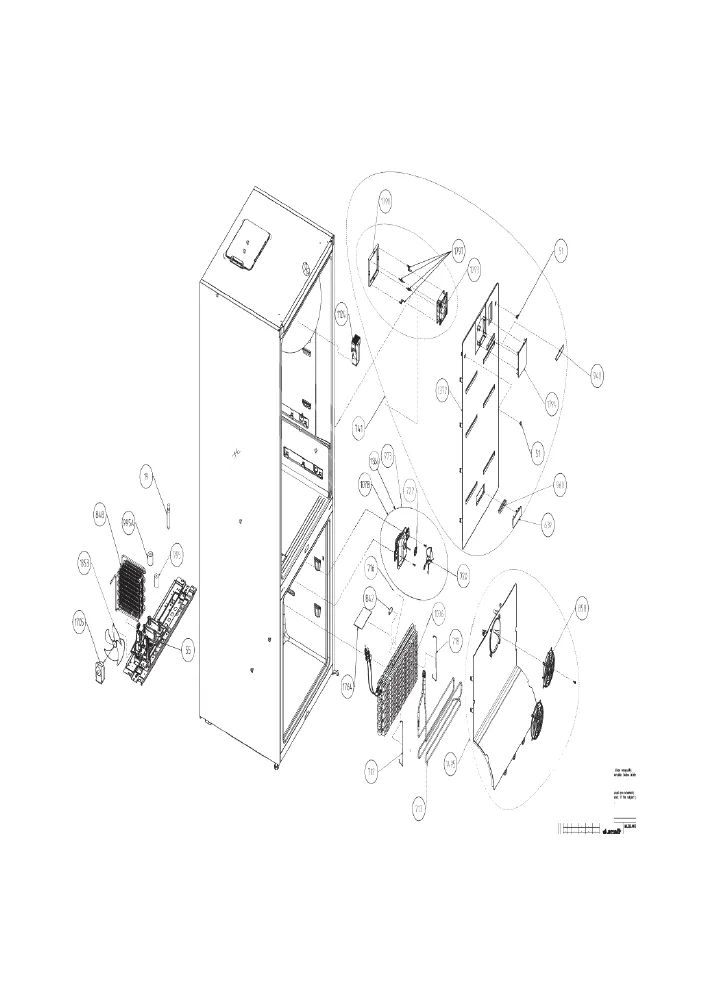

Vue éclatée réfrigérateur BEKO RCNE520E30JGB 7293547696
Découvrez la vue éclatée complète réfrigérateur BEKO RCNE520E30JGB 7293547696, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO RCNE520E30JGB 7293547696 et éviter les pannes imprévues. 69 pièces référencées.

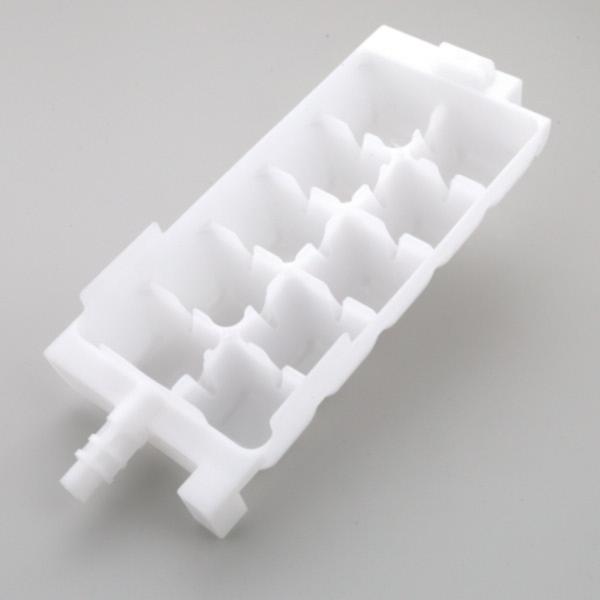

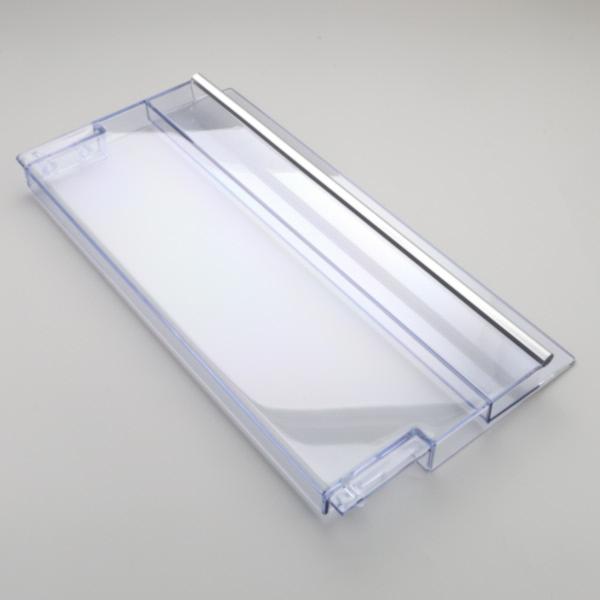

Cette vue éclatée BEKO RCNE520E30JGB 7293547696 référence 69 pièces détachées, dont cache froid sonde fabrique, queue froid charge, charniere froid inferieure, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid NTU170MT R600 remplacé par TB1117YL (repère 30, 153.72 €) · COMPRESSEUR Froid MTS170MT remplacé par TB1117YL (repère 30, 181.71 €) · COMPRESSEUR Froid 220-240V R600A (repère 30, 185.52 €) · COMPRESSEUR NTU170MT (repère 30, 144.04 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : CACHE Froid SONDE FABRIQUE (repère 0, 8.16 €) · RESISTANCE Froid DEGIVRAGE (repère 713, 56.89 €) · SONDE Froid TEMPERATURE (repère 716, 23.04 €) · TURBINE Froid VENTILATEUR (repère 720, 14.27 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 720, 14.27 €) · BUTEE Froid FIXATION MOTEUR (repère 1187, 7.79 €) · TURBINE Froid MOTEUR VENT COMP (repère 1353, 12.93 €) · MOTEUR Froid VENTILATEUR (repère 1866, 34.95 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid INFERIEURE (repère 13, 25.35 €) · CHARNIERE Froid SUPERIEURE (repère 14, 23.89 €) · JOINT Froid SILENT BLOC (repère 33, 6.05 €) · DOUILLE Froid PORTE (repère 232, 5.17 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid SILENT BLOC (repère 33, 6.05 €) · CONDENSATEUR Froid 5uf 400-450V (cosses faston droites 4.8) (repère 48, 14.34 €) · CONDENSATEUR Froid (repère 48, 24.35 €) · CACHE Froid FILTRE (repère 639, 5.43 €) · FILTRE Froid ANTI ODEUR (repère 960, 27.9 €)
