Vue éclatée réfrigérateur BEKO GNE60520X 7243547683

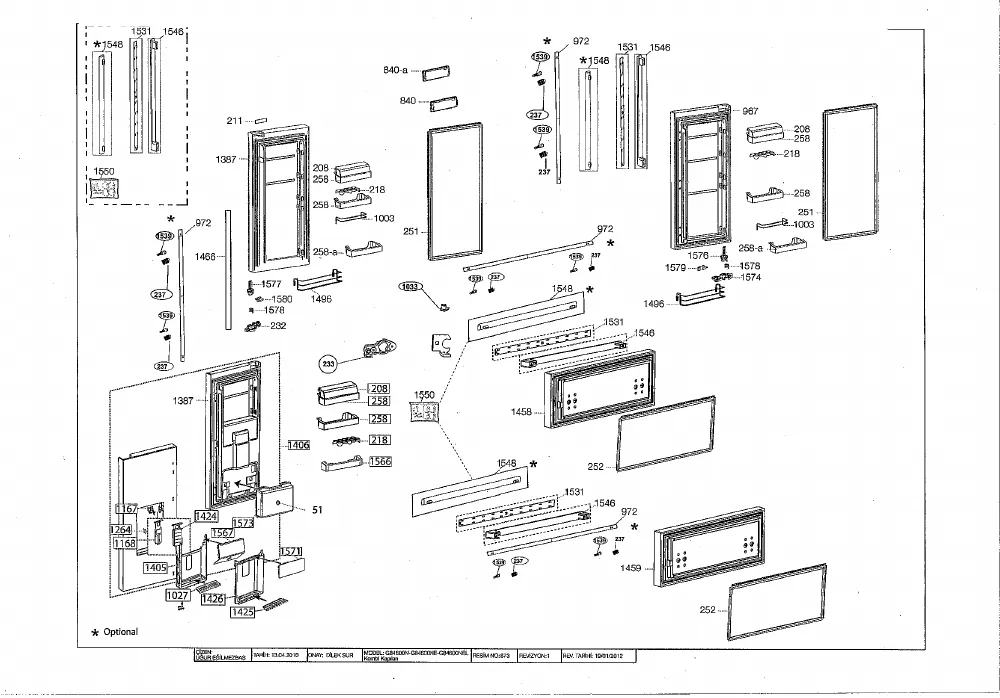

Découvrez la vue éclatée complète réfrigérateur BEKO GNE60520X 7243547683, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO GNE60520X 7243547683 et éviter les pannes imprévues. 62 pièces référencées.

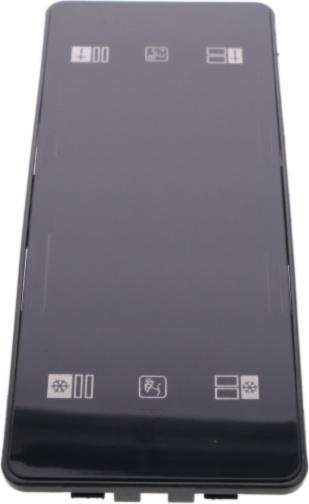

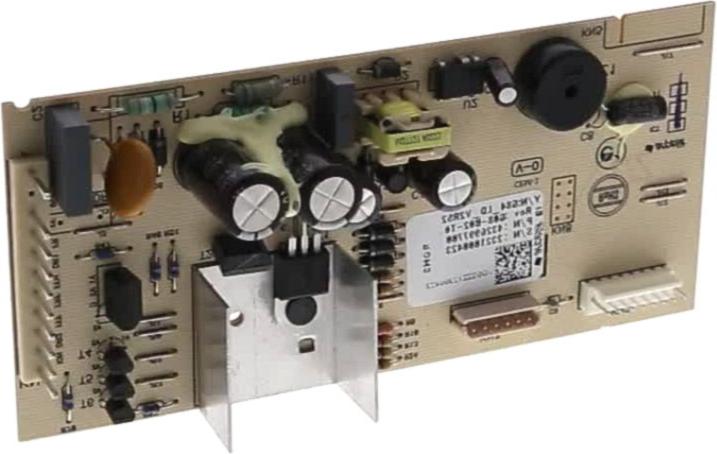

Cette vue éclatée BEKO GNE60520X 7243547683 référence 62 pièces détachées, dont interrupteur froid lampe, interrupteur froid lumiere, charniere froid supérieur droite, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid NS1121Y (repère 30, 319.74 €) · AMORTISSEUR Froid COMPRESSEUR (repère 33, 6.29 €) · RELAIS Froid DEMARRAGE (repère 43, 34.76 €) · CONDENSATEUR Froid 4uf (repère 48, 25.63 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : MOTEUR Froid VENTILATEUR COMPRESSEUR (repère 724, 58.73 €) · MOTEUR Froid VENTILATEUR EVAPORATEUR REFRIGERATEUR COMPLET (repère 973, 58.83 €) · MOTEUR Froid VENTILATEUR (repère 973, 61.65 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid MOTEUR VENT COMP (repère 720, 10.95 €) · SUPPORT Froid MOTEUR (repère 722, 8.91 €) · MOTEUR Froid VENTILATEUR COMPRESSEUR (repère 724, 58.73 €) · MOTEUR Froid Ventilation Evaporateur (repère 724, 61.8 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur DROITE (repère 14, 27.93 €) · JOINT Froid PORTE Réfrigérateur GRIS 1050*390 (repère 251, 61.79 €) · JOINT Froid FACADE TIROIR (repère 252, 50.92 €) · RESSORT Froid PORTE (repère 305, 9.36 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Froid COMPRESSEUR (repère 33, 6.29 €) · CONDENSATEUR Froid 4uf (repère 48, 25.63 €) · CONDENSATEUR Froid DEMARRAGE 5uf (repère 48, 20.8 €) · CONDENSATEUR Froid DEMARRAGE (repère 84, 27.7 €) · JOINT Froid PORTE Réfrigérateur GRIS 1050*390 (repère 251, 61.79 €) · JOINT Froid FACADE TIROIR (repère 252, 50.92 €) · FILTRE Froid ANTI ODEUR (repère 960, 24.22 €) · CONDENSATEUR Froid ANTIPARASITE (repère 1111, 22.96 €)
