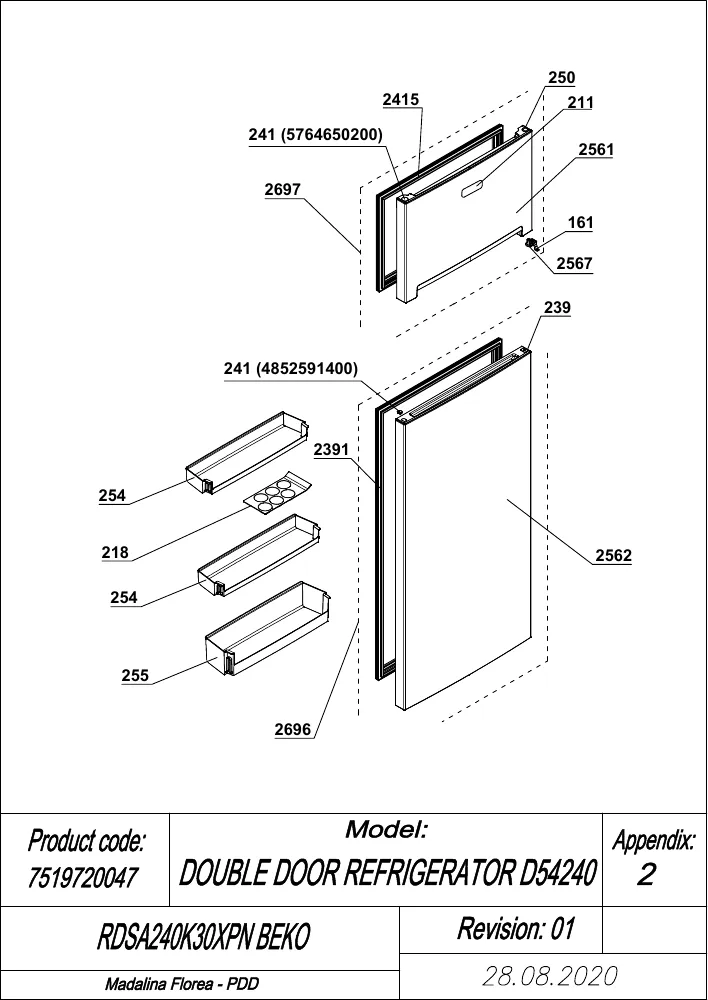

Vue éclatée BEKO RDSA240K30XPN 7519720047

Vue éclatée réfrigérateur BEKO RDSA240K30XPN 7519720047

Name: BEKO RDSA240K30XPN 7519720047
Brand: BEKO
SKU: RDSA240K30XPN 7519720047

Découvrez la vue éclatée complète réfrigérateur BEKO RDSA240K30XPN 7519720047, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO RDSA240K30XPN 7519720047 et éviter les pannes imprévues. 17 pièces référencées.

Cette vue éclatée BEKO RDSA240K30XPN 7519720047 référence 17 pièces détachées, dont thermostat froid k59l2086, charniere froid sup, pied froid reglable droit ou gauche, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : Thermostat Froid K59L2086 (repère 4, 57.44 €) · COMPRESSEUR Froid AZ100CY1A (repère 30, 241.07 €) · BAC Froid COMPRESSEUR (repère 132, 28.11 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Sup (repère 14, 13.54 €).
