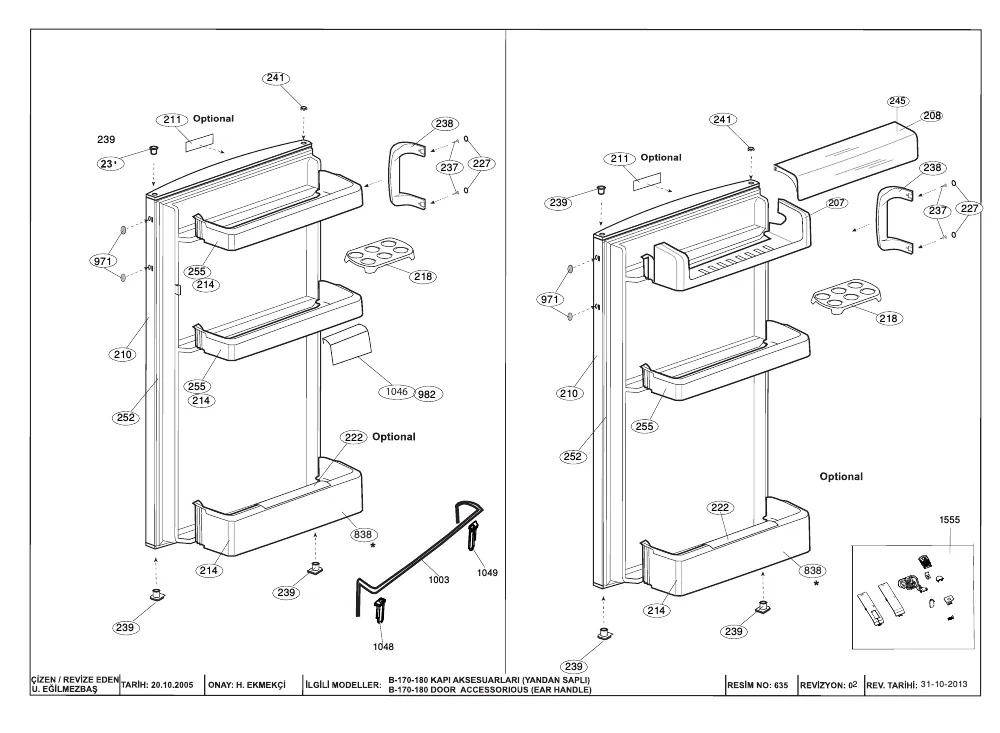

Vue éclatée réfrigérateur BEKO TSE1403FN 7228941411

Name: BEKO TSE1403FN 7228941411
Brand: BEKO
SKU: TSE1403FN 7228941411

Découvrez la vue éclatée complète réfrigérateur BEKO TSE1403FN 7228941411, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO TSE1403FN 7228941411 et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée BEKO TSE1403FN 7228941411 référence 24 pièces détachées, dont manette froid thermostat, interrupteur froid lumiere 2 cosses, interrupteur froid lumiere, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid THERMOSTAT (repère 3, 14.15 €) · COMPRESSEUR Froid AZ100CY1A (repère 30, 224.83 €) · CONDENSATEUR Froid (repère 48, 23.59 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : TIGE Froid DEGIVRAGE (repère 604, 6.59 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid SILENT BLOC (repère 33, 5.62 €) · PORTE Froid (repère 210, 123.89 €) · DOUILLE Froid CHARNIERE CENT (repère 239, 3.41 €) · JOINT Froid PORTE 750*510 (repère 252, 33.98 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid THERMOSTAT (repère 3, 14.15 €) · JOINT Froid SILENT BLOC (repère 33, 5.62 €) · CONDENSATEUR Froid (repère 48, 23.59 €) · JOINT Froid PORTE 750*510 (repère 252, 33.98 €)
