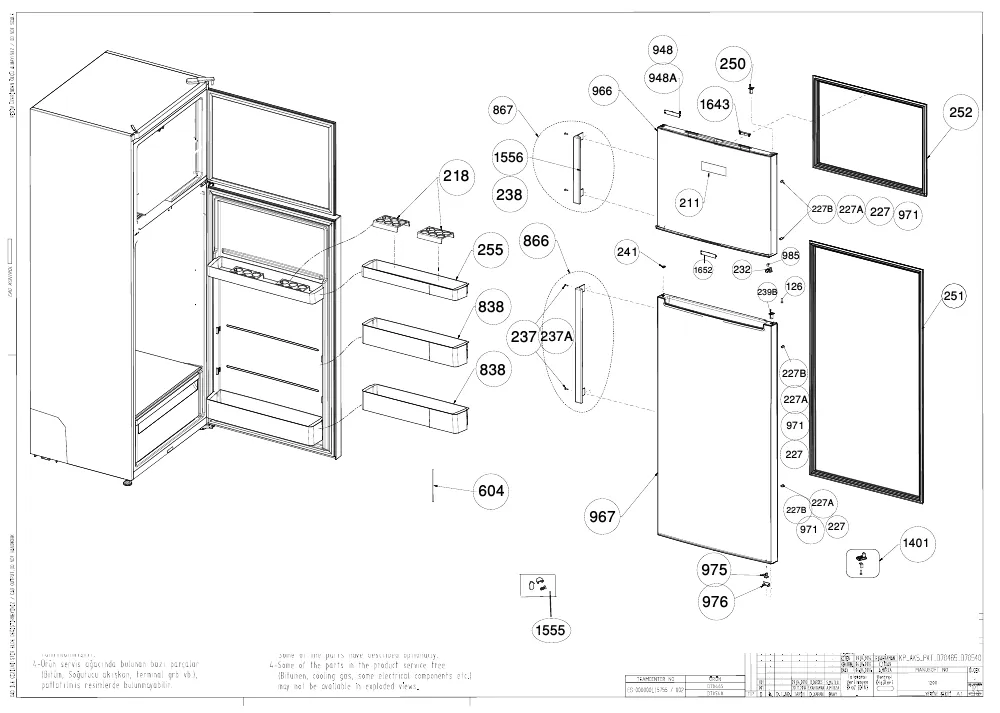

Vue éclatée réfrigérateur BEKO RDSE465K21S 7291941790
Découvrez la vue éclatée complète réfrigérateur BEKO RDSE465K21S 7291941790, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO RDSE465K21S 7291941790 et éviter les pannes imprévues. 38 pièces référencées.
Cette vue éclatée BEKO RDSE465K21S 7291941790 référence 38 pièces détachées, dont charniere froid inferieure, pied froid avant, pied froid reglable droit ou gauche, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid TG1114Y R600A (repère 30, 187.02 €) · CONDENSATEUR Froid 4µF (repère 48, 21.67 €) · CONDENSATEUR Froid 4uf (repère 48, 21.8 €) · ROUE Froid TRAVERSE COMPRESSEUR (repère 200, 5.45 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid TEMPERATURE (repère 364, 27.01 €) · TIGE Froid DEGIVRAGE (repère 604, 6.33 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

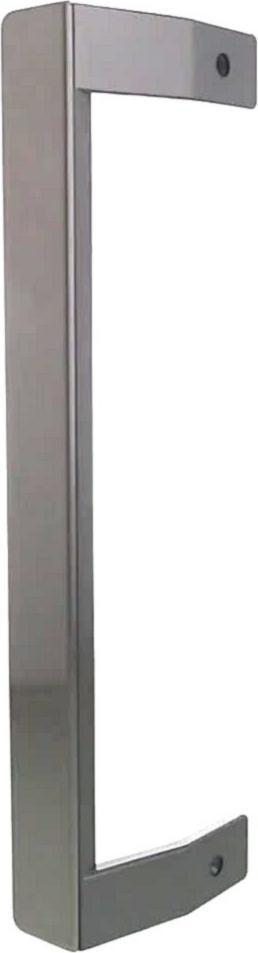

Sur cette vue : CHARNIERE Froid INFERIEURE (repère 13, 23.96 €) · JOINT Froid SILENT BLOC (repère 33, 7.05 €) · DOUILLE Froid PORTE (repère 232, 5.5 €) · POIGNEE Froid PORTE GRISE 325MM (entraxe 297mm) (repère 238, 47.25 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid SILENT BLOC (repère 33, 7.05 €) · CONDENSATEUR Froid 4µF (repère 48, 21.67 €) · CONDENSATEUR Froid 4uf (repère 48, 21.8 €) · JOINT Froid PORTE Réfrigérateur (repère 251, 59.98 €) · JOINT Froid PORTE Congélateur (repère 252, 40.59 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
