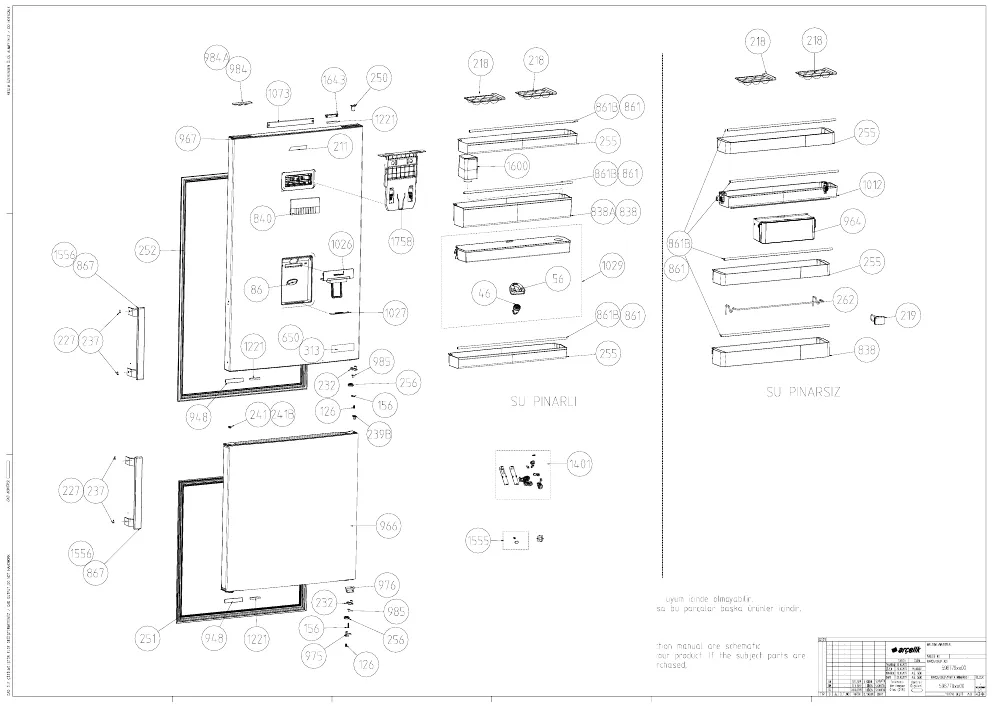

Vue éclatée réfrigérateur BEKO BRCNE560K40DSN 7298247686
Découvrez la vue éclatée complète réfrigérateur BEKO BRCNE560K40DSN 7298247686, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BEKO BRCNE560K40DSN 7298247686 et éviter les pannes imprévues. 30 pièces référencées.
Cette vue éclatée BEKO BRCNE560K40DSN 7298247686 référence 30 pièces détachées, dont pied froid avant, deshydrateur froid, joint froid silent bloc, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid TEMPERATURE (repère 364, 26.47 €) · TURBINE Froid VENTILATEUR (repère 720, 14.65 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 720, 14.65 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid SILENT BLOC (repère 33, 6.21 €) · DOUILLE Froid PORTE (repère 239, 5.85 €) · JOINT Froid PORTE Congélateur 685*685 (repère 251, 40.86 €) · JOINT Froid Congélateur (repère 251, 27.63 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid SILENT BLOC (repère 33, 6.21 €) · JOINT Froid PORTE Congélateur 685*685 (repère 251, 40.86 €) · JOINT Froid Congélateur (repère 251, 27.63 €) · JOINT Froid PORTE Réfrigérateur 1080*685 (repère 252, 40.08 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
